Светодиодное освещение панели приборов ВАЗ-2107

Итак в продолжение статьи - Доработка освещения приборов Было решено сделать новую, усовершенствованную статью о подсветке приборов ВАЗ-2107. Что нам для этого понадобится? Да практически все то же самое что и в предыдущем материале, а именно - покупаем 12 маленьких светодиодов и 4 больших, под цоколь лампы. Аккуратно изымаем панель приборов из машины (сей процесс не буду описывать, думаю он и так понятен) и несем ее домой.

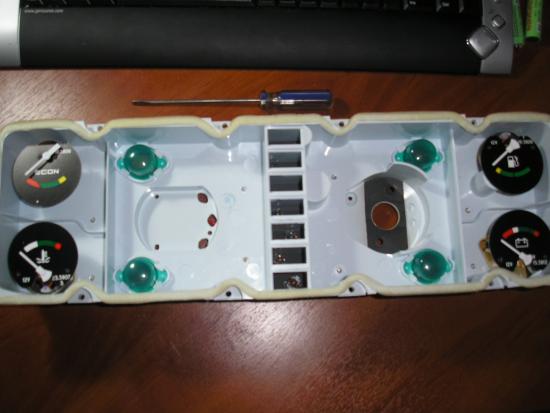

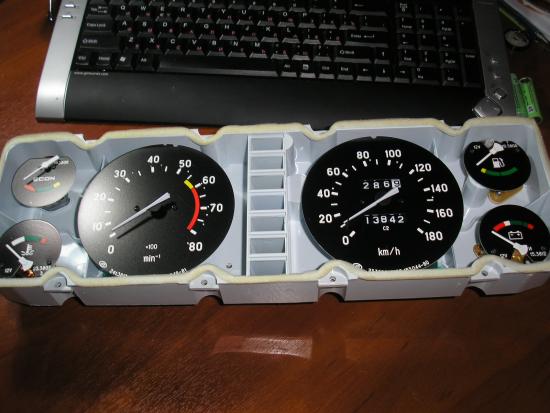

Cнимаем с панели спидометр и тахометр. И видим под ними четыре светофильтра и две пластмассовые заслонки около лампочек спидометра.

Выламываем все это

Как и в прошлой статье клеем диоды на герметик. При этом стараемся наклеить их повыше.

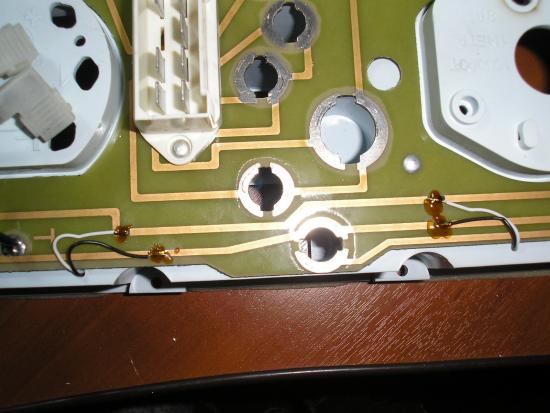

Сверлим две маленькие дырочки и просовываем в них провода от диодов. И припаиваем их к дорожкам питания стандартных лампочек( дорожки перед этим зачищаем и облуживаем.

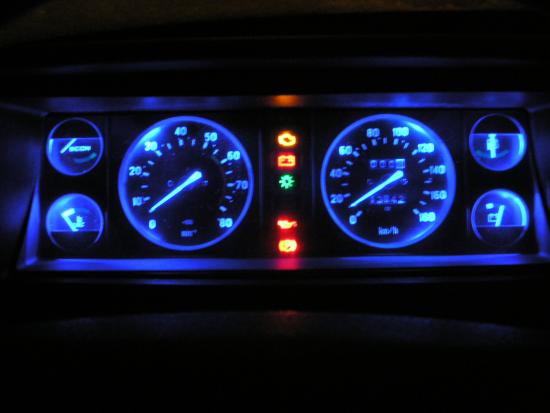

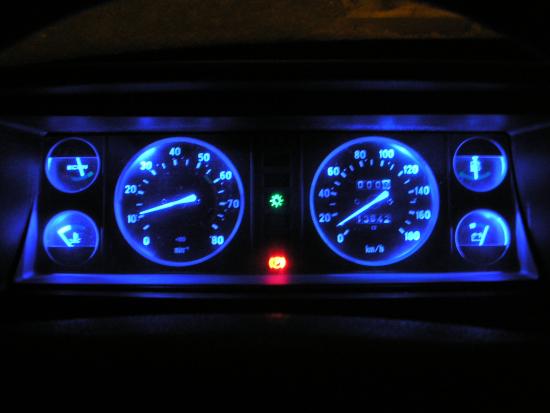

Вот и все готово. Собираем все и несем устанавливать в автомобиль. Ну и конечный результат. Правда фотки получились не совсем четкими к сожалению. :(


Обсуждаем статью как всегда на форуме http://www.semerka.info/forum/viewtopic.php?p=16299#16299 Mr.Ice специально для www.semerka.info


Комментарии

ночью на трассе километра на 2 глаз хватит с такой подсветкой! а потом обратно диоды вытаскивать будешь

Аватар пользователя VladiZlav

сам то пробовал? Или так, теоретик? :)

А что мешает взять диоды, скажем, красного цвета?
На счет синего: теоретически синий усыпляет

я сделал почти так же! только вместо кучи светодиодов у тахометра и спидометра постаил большие в родные гнезда, а пространство заклеил зеркальной фольгой, эффект тот же ...

а какие светодиоды нужны. обычные погорят от 12в сразу, либо надо диод добавлять в цепь либо брать высоковольтные светодиоды =)

Публикуйте побольше у вас здорово получается. Респект!

Вопрс?, а зачм выламывать штатные рассеиватели?

Аватар пользователя Максим20153

я так сделал ваще класно получилось особенно в тёмное время

Сделано класс!!!!! Только у меня не голубая, а белая. Со стандартной не сравнишь. Может еше кто делал чтоб цыфры светились? Поделитесь опытом.

Аватар пользователя os_a

А на самом деле, в ночи по трассе как данная доработка влияет на голову и "усыпляемость" того, кто за баранкой?

Аватар пользователя VladiZlav

все кто делал - не жаловались. Мне лично более приятно когда у приборки именно белое свечение, кому то зеленое, восприятие у всех разное...

Влияет на реакцию. У меня она с такими свечениями несколько заторможена. Отвлекает. Убрал вообще.

Здравствуйте!Меня зовут Саша!Меня заинтересовала подсветка приборов на ВАЗ 2107, но у меня возник вопрос.Подскажите пожалуйста какой вольтаж диодов нужен, если их 12 штук? Нужно ли сопративление для них, если да, то какое? Нужен ли конденсатор? Какой? Как соединять диоды параллельно или последовательно? Кто в курсе, подскажите?? Можно ли прислать первую схему доработки освещения панели приборов на семаку? За ранее спасибо.

А у меня вообще подсветка приборов не работает. Недавно заметил, так как в темное время суток не ездил. В чем может быть дело, не подскажите?

светодиодную ленту (самоклеющаяся) налепил по внутреннему краю короба с приборами. Родные лампочки вытащил совсем. светит (если синим) как на последнем фото автора, ночью яркость на минимум приходится ставить )))
у меня был кусок ленты RGB, поэтому от жадности запитал все три линии цвета через кнопки с фиксацией в бардачке. можно сделать 7 цветов + белый. баловство конечно, но синий, зелёный и голубой нормальные цвета.
"жрёт" подсветка примерно 6 ватт, но просаживается на малой яркости от поворотников и дворников.... может, конденсатор нужно добавить

Аватар пользователя шура1960

Всё классно конечно,красиво,но для людей в возрасте такая яркость и синий свет утомляет!Это конечно моё личное мнение.Каждому своё! Может у кого то есть технология доработки с зелёным штатным цветом? Просто хочется,что бы было просто ХОРОШО и комфортно видно,пусть и не так вызывающе ярко! И ещё,подскажите: с какой иномарки можно переделать циферблаты,что бы шаг делений шкал был как можно ближе к стоку??? Смотрю у друга на панель приборов,какая же красота,прямо слюнки текут от зависти!!! Заранее благодарен,если кто ответит и даст приемлемый вариант!!!

Аватар пользователя Grimsbi

Ничего не слепит и не нагоняет сон,передвигаюсь в основном ночью Курск-Москва и обратно.Полет отличный,спасибо!

все сделал как показано.При включении зажигания дорожка сгорела в двух местах.В чем может быть причина?

а я возился подольше...
