Панель приборов от Волги ГАЗ 3110 в ВАЗ 2107

За материалы к данной статье огромная благодарность выражается пользователю нашего форума DonPedro ;) Не знаю на сколько это полезная доработка, но когда я увидел в инете такое уж очень мне захотелось тоже. И тут вдруг случилось счастье друг подогнал две панели то-ли от газели то-ли от волги - не знаю, да это и не важно они все равно одинаковые. Пошел процесс плотного изучения всего и вся, касающегося данной приборной панели, даже инструкцию наковырял от нее, правда нового образца, но они взаимозаменяемы...

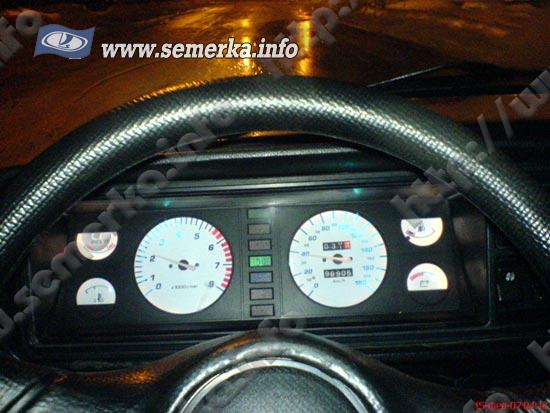

Кстати отмечу, что ранее уже была у меня панель слегка модернизированная родная вот пару фоток, это имитация дня:

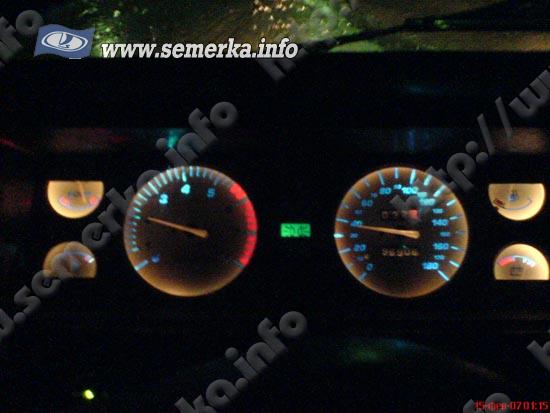

А вот так выглядит с подсветкой:



Вроде бы очень даже ничего, но как известно, больная голова рукам покоя не дает. Когда разбор с проводкой закончен был, осталась еще одна задача - овальную панель впихнуть в квадратную торпеду семерки. Процесс слегка затянулся в связи с поиском подходящей пластмассы, ибо не хотелось мне пялится постоянно на бог знает что. Наковырял я где-то пластмасюльку от бабинного магнитофона. Путем колдования с паяльником, ножиками, ножницами и газовой плиты получилось следующее - вот так у меня выглядит приборка днем:

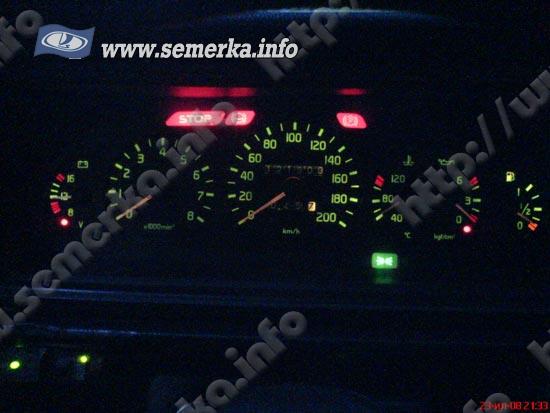

А вот так приборка выглядит в темное время суток:





В целях использования полного функционала новой приборной панели у меня под капотом поселились бачки от инжевой зубилки:

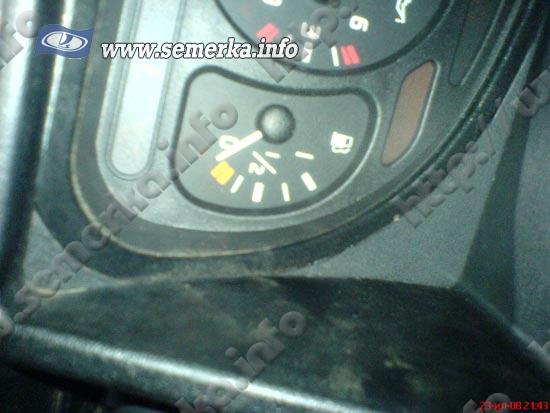

Поскольку панель от Волги овальная по краям, а у семерки это строгий прямоугольник пришлось, как я уже и писал выше, помудрить с пластмассой, паяльником, ножом и газовой плитой и в конечном итоге получились вот такие вот уголки:





Так же пришлось слегка отпустить крепеж гидрокорректора фар, а то панель встает криво. А так она его прижимает и все в порядке:

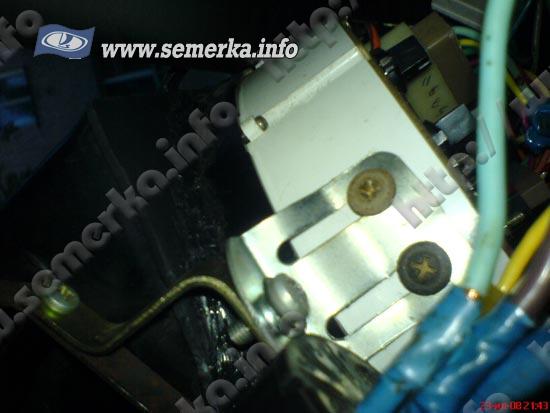

На следующих двух фото показан крепеж, кстати по крепежу тоже есть откат для возврата к стандартной панели приборов в случае необходимости:

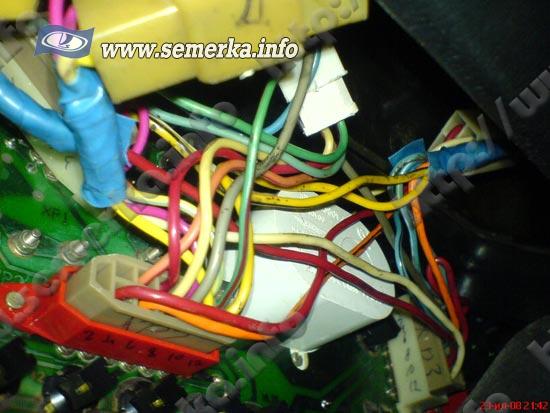

Вот так выглядит переходной жгут проводов к родной проводке. Всегда есть возможность поставить родную панель :)







Для удобства скачал с инета иструкцию по приборке от волги, скачать ее можно по ссылке в начале статьи, а в ней таблица с распиновкой всех выводов. По ней я ориетировался при подключении. А к родной проводке по книжке смотрел что где как. Особых трудностей нет. Долго все это правда, времени нехило надо. Кропотливая работа очень. А датчики уровней жидкости - так там вообще все просто. Один провод на массу, второй к приборке на соответствующий контакт. Как говорил выше - очень много проводки и главное не запутаться в ней. Но я делал все на разъемах и подписывал их. Чтобы при соединении не запутаться :) Так же отмечу - для того что бы работал спидометр я поставил датчик скорости электронный от ВАЗ 2110 6ти импульсный. Еще в планах подключить красную лампочку перегрева к вентилятору, чтобы когда он срабатывал я об этом знал. И еще про датчик масла не написал. У меня семера с эконометром, поэтому пришлось купить тройник от шестерки на два датчика и сам датчик давления от 402 двигла чтобы показания были нормальными. Датчик бензина примерно такой же как у газовский (по сопротивлению) там особо заморачиватся не с чем. Датчик температуры подходит родной ВАЗ. Вот собственно и все. Обсудить данную статью можно на форуме, там же можно задать вопросы если чтото не понятно! Удачи!


Комментарии

ребят, всё поставил, подключил правильно, не работает спидометр, и датчик бензина зашкаливает(( показывает полный бак, что делать?((

в бак подберай поплавок а в спидометр дачик В КОРОБЛУ

с баком и спидометром разобрался, бак-была горелая дорожка на плате, спидометр-был изначально не рабочий, щас поставил другой, всё работает.

ребят не могу разобраться с проводкой помогите киньте схему подключения!!!

с чем именно не можешь разобраца?? пиши в аську если что 260368844

а можно воткнуть панель от 05 в 06???

Да.Только придётся менять почти всё,что касается печки!

если датчик бензина зашкаливает значит он попадает на массу, где-то провод касается массы либы ты подключил провод лампы топлива к датчику, то есть перепутал проводо на клеймах расположенных на бензобаке, попробуй поменять местами, не работает спидометр, посмотри правильно ли подключены провода, хорошо ли накрутил датчик скорости, может он заклинил и не вращается, либо перепутаны провода подключения, также возможно неисправность самого датчика скорости

Датчик бензина примерно такой же как у газовский (по сопротивлению),так тот же или другой?

Покажи схему подключения электропривода спидометра. Еще слышал, что 6- импульсный врет. Но идея- класс!

а в панель пятерки можно воткнуть от волги?

да ну неохота заморачиватся у самого семёрка надоело всё в ней нахер скучное старьё крутиш мутиш а в современной машине всё равно лучше сплавлять её надо

Отличная работа!)Полюбовался этой панелью,супер,но себе хочу по такой же "системе" воткнуть приборку от десятины с ЖК дисплеем,уже купил,вопрос только в том как подключить датчик скорости непосредственно к спидометру,какие провода куда вести нужно?Подскажите плиз)

а вот у меня проблема найти газовские клемники
если кто то может мне выслать их в кол-ве 4-х шт
то буду очень признателен и погашу расходы на покупку и пересылка
а достать в городе не представляется возможным
только с комплектом проводки
пишите в аську если кто то решится оказать помощь:369762576

ребят подсоединил панель себе на 2104,но с ней почемуто нет зарядки!!!!вольтметр работает.что ни так???

а как лампа бензина работает
у меня правда не такая панель а с 2 жкашками
не могу понять кок лампу таплива запитать

Лампочка нехватки бензина должна тухнуть при замыкании на корпус соответствующего ей провода. Раньше работала вообще эта функция в Вашем авто? А вобще, если показометр работает, то зачем вам лампа?

Вопрос по лампе зарядки А.Б. в классике на лампу идет провод с плюсом, а на волговскую нужен минус, как с этим поступить?

А что именно придется менять в печке?

ребят подскажите а в азлк 2141 можно затолкать приборку от волги или от девятки?

Нашел волговскую приборку, а спидометр как: датчик скорости 6ти импульсный и все? а мозгов ни каких ставить не нада чтоб все это работало???????

Аватар пользователя VladiZlav

да, 6 импульсный от ВАЗ 2110 например или инжевой семки!

и к стате дай норм ссылку на иструкцию по приборке от волги с распиновкой всех выводов а то эта чет неработает заранее спасибо!

Аватар пользователя VladiZlav

все зависит от модели приборки - их две, рижская и волгоградская, кардинально разные схемы подключения!

Объясните пожалуйста как подключать датчик скорости 6ти имп. куда его ставить ?( не пойму. задумка ваша просто хороша ! вот и себе всё поставил а загвоздочка со спидометром

т.е инструкция к такой приборке не пойдёт?

т.е инстукция которая в начале статьи не пойдет на рижскую???

Достойная приборка для ВАЗа!!!!!!!
Уже одной ногой на авто рынке, все созрел к переделке!!!!!
Тем более классная идея в том, что можно вернуть к заводскому исполнению!!!!!!
Хочу еще взять на барахоловке битых машин, может от иномарки похожую приборку габаритами и на досуге, буду пробовать её адаптировать в семерку!!!!!
Одно знаю, банальными проводочками не обойдешься!!!!!
Буду пробовать!!!!!

в разъемах запутался,кто поможет с полной распиновкой
