Светодиодная подсветка управления печкой ВАЗ-2105 и ВАЗ-2107

Решил я сделать трехцветную подсветку панельки управления отопителем (печкой). Итак берем три автомобильных светодиода (они уже с резисторами), провод, паяльник с принадлежностями и снимаем декоративную крышечку этой самой панельки.

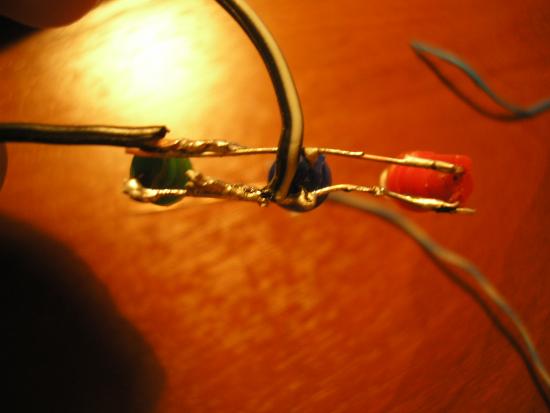

Эти диоды будут располагаться под панелькой напротив прорезей для ручек управления отопителем. Спаиваем диоды вот таким вот образом. Катодами к катодам анодами к анодам. Их можно различить, посмотрев внутрь диода и на длину или толщину ножек.

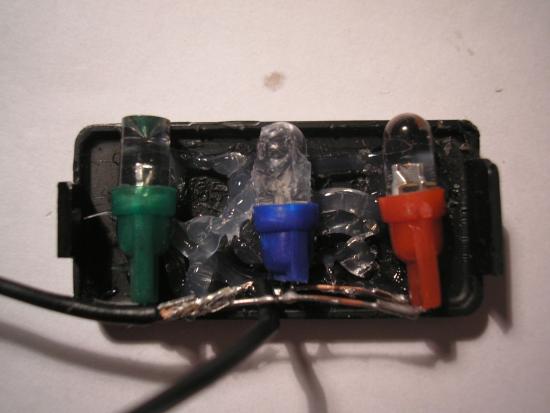

Далее берем фен. Мажем герметиком декоративную крышечку панели и приклеиваем на герметик наши светодиоды. И удерживая их чтоб они стояли ровненько феном сушим герметик, что диоды быстрее приклеились.
Диоды размещаем так чтобы они не вылазили за границы крышечки иначе они не дадут ее потом на место поставить. как герметик подсохнет, еще раз заливаем уже все герметиком. Особенно заливаем электрические контакты - герметизируем их одним словом.

После высыхания срезаем лишний герметик. При установке вся это конструкция не влазила в штатное место из-за болта который держит ручки, уж слишком у него толстая шляпка. Берем этот болт. Вкручиваем его в деревяшку(можно и в тискки но есть вероятность повредить резьбу.
И болгаркой спиливаем эту шляпку до минимальной толщины - чтоб паз для отвертки остался. Спилить можно и напильником. Но выйдет намного дольше. Спиливаем вот так.

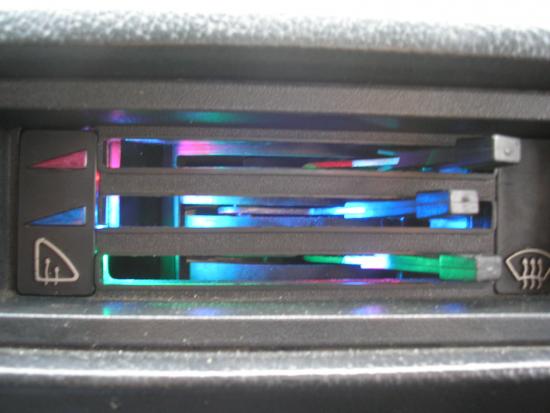

Воды я налил т.к. деревяшка от нагрева начала дымиться. Дальше все просто подключаем диоды. Минус я через клему-шайбу подключил какраз к спиленному болту, а плюс подключил на провод к лампочке бардачка. Просто мне туда удобнее было подлезть. Результат.
