Регулировка паузы стеклоочистителя.

Штатный вазовский стеклоочиститель отлично работает в сильный дождь, но вот в слабенький моросящий дождь назвать его работу хорошей к сожалению нельзя, я говорю про те моменты когда он работает в прерывистом режиме. Стандартная пауза между взмахом дворников это - 4 секунды. очень часто когда дождь совсем мелкий стекло не успевает намокнуть и дворники практически работают по сухому и водителю ругая исконно русскими выражениями работников автоваза пригодится самому с переодичностью в 5-10-20 секунд включать и выключать стеклоочиститель. Вобщем я думаю любой владелец ВАЗика понимает о чем я хочу сказать. И сегодня мы будем бороться с этой проблемой.

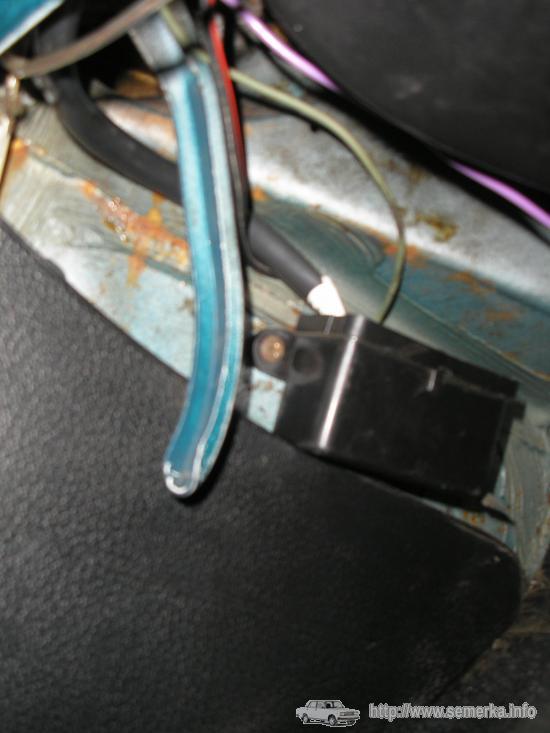

Итак снимаем с машины реле стеклоочистителя. Оно прикручено к кузову авто рядом с ручкой открывания капота.

Откручиваем его, отсоединяем колонку и несем домой.

Внешний вид реле

вскрываем крышку и отсоединяем печатную плату от крышечки. Смотрим на схему. За паузу между взмахами дворника отвечает резистор обведеный красным кружком.

И изменяя его сопротивление можно и даже нужно регулировать паузу между вмахами дворников. Сам резистор на 62Ком что равняется 4 секундам между взмахами. если вас устраивает минимально время задержки в 4 секунды то можете оставить этот резистор, У меня же был резистор на 45Ком и я поставил его чтоб минимально время задержки было 3 секунды. Если поставить на 25-30Ком то время задержки будет около 2 сек. Итак если вы решили оставить родной резистор то выпаиваем любоую одну его ножку из платы, если резистор меняете на более маленький номинал то выпаеваем родной редистор и новый припаиваем толкьо одной ножкой. Берем полметра двухжильного провода(или два одножильных) и припаиваем один провод к освободившейся ножке резистора. А второй на место откуда выпаили освобидившуюся ножку. вот так.

Сюда припаиваем провода

На проводах на фото одет прозрачный термоусадочный кембрик - очень удобный и эффективный способ изоляции. Просто одеваем трубочку на соединение и слегка нагреваем ее зажигалкой, трубочка сжимается в диаметре и плотно оседает на соединении, вобщем намного эффективней изоленты. Итак у нас теперь припаяны два провода делаем на них узелок чтоб случайно не оторвать и закрываем крышку протягивая наши провода вместе со штатными. Крышку реле приклеиваем. Я лично клеил термоклеевым пистолетом.

крышку приклеиваем на место

далее берем переменный резистор

Берем переменный резистор

номинал резистора можно взять любой от 100Ком. Чем больше номинал тем больше можно будет сделать паузу между взмахами щеток. например если резистор на 100Ком то максимальный интревал между взмахами щеток будет порядка 10сек. Если взять 200Ком то интервал будет около 17сек и так далее. Единственное не советую брать больше 500Ком т.к. точность установки интервала упадет. Так вот берем резистор и один провод(любой) припаиваем к центральному контакту а второй к любому крайнему. Все устройство готово

реле готово

Несем все обратно в машину. Реле ставим на свое законное место а резистор размещаем там где вам удобнее я лично разместил его на рулевой колонке рядом с переключателем стеклоочистителя ИМХО это логичней и правильней.

резистор можно закрепить рядом с ручкой переключателя дворников

И надел на него ручку от регулятора печки от восьмерки.

Вот так выглядит ручка регулировки у меня

Вот и все готово итого сейчас в прерывистом режиме у меня время между взмахами стеклоочистителя регулируется от 3 до 10сек. резисторы стоят 1. 45Ком (0,25Вт)* 2. переменный (100Ком 0,25Вт)* По ваттам резисторы можно взять любые (но 0,25 удобны нам по размеру) В будущем думаю поменять резисторы на 1. 30Ком - чтобы сделать минимальное время паузы 2 сек 2 переменный на 200Ком или на 500Ком чтобы сделать максимальное время паузы побольше до 17-18 сек с резистором на 200Ком или почти до минуты с резистором на 500Ком Все описанное в статье дорабатывалось на реле дворников PC-514 - именно оно стоит на большинстве машин, но если у вас и стоит другое реле то думаю что его можно доработать аналогичным образом. Mr.Ice специально для www.semerka.info обсуждаем статью и задаем вопросы на форуме - http://www.semerka.info/forum/viewtopic.php?p=22753#22753


Комментарии

как такую же штуку на шестерке сделать? у меня в релюхе только катушка с биметалической пластиной и один здоровый резистор снаружи прилеплен(((

У вас старое реле советского образца, нужно просто купить реле нового образца (на микросхеме)

купил реле нового образца на микросхеме так там вообще все подругому, резисторов куча, как определить к какому припаятся?

У резистора три клеммы... К какой что припаивать?

к первой и ко второй, еси к первой и к третьей то ето будет МАКС значение резистора, а так будете менять его)

поставил резистор на 470КОм ,вместо одного взмаха при увеличении сопротивления делает 2-3 взмаха дворника

С удовольствием прикупил бы себе такое усовершенствованное реле, т.к. ни паяльника, ни умения нет(((.

Отличная статья, хорошо находяться такие интузиасты, спасибо автору огромное!!!

статья понравилась, думаю и себе сделать, когда сделаю поделюсь впечатлениями. Но у меня другая проблема дворники работают както не охотно медленно. Когда то читал в "За рулем" что надо переделать схему подачи питания но как? Кто в курсе напишите

Аватар пользователя Z-i-V

Здорово, но мне кажется не смогу я это всё сделать))) Сложновато как то выглядит.))

А переменный резистор на сколько Ампер???

Отличная статья, надоело уже щелкать ручкой когда мелкий дождик. Срочно буду делать на ваз 2106.

F можно использовать штатный-регулировка освещения приборной панели?

сделал всё как велели, доволен больше чем ожидал, СПАСИБО

Аватар пользователя Cergios

У моей Питерочки вобше нет ни каких резисторов и диодов одна катушка и все.Что покупать реле нового образца или как

У меня другое реле, с одной катушкой. Поставил такоеПрерыватель стеклоочистителя с регулировкой паузы 722.3777-01

1 Установка прерывателя стеклоочистителя

1.1 Отсоедините жгут проводов от подрулевого переключателя стеклоочистителя, разомкнув 6-ти контактный разъем, который находится за панелью приборов или внутри кожуха рулевой колонки.
1.2 Подсоедините контактные колодки прерывателя стеклоочистителя в образовавшийся разрыв жгута.
1.3 Используя коннектор, соедините свободный провод прерывателя с проводом, соединяющим подрулевой переключатель с мотором омывателя. Это один из проводов 2-х контактной колодки подрулевого переключателя, потенциал которого при включении омывателя изменяется с +12 В на 0 В или наоборот (в зависимости от конкретной марки автомобиля).
1.4 Используя крепежное отверстие прерывателя, установите его в удобном месте автомобиля. Прерыватель стеклоочистителя готов к работе.

2 Регулировка паузы

2.1 Установите переключатель режимов стеклоочистителя в положение «Прерывистый режим» - установится стандартная пауза работы стеклоочистителя (примерно 5 секунд между взмахами щёток).
2.2 Для изменения паузы переведите переключатель в положение «Выключено» и, выдержав требуемую паузу, переведите в положение «Прерывистый режим». Установится новое значение паузы. Диапазон изменения паузы от 0,5 до 45 секунд.
2.3 Паузу можно изменить и другим способом: перевести переключатель в положение «Непрерывный режим» и, в течение первого взмаха щёток, обратно в положение «Прерывистый режим».
Значение паузы будет равно интервалу времени от последнего взмаха щёток до момента переключения в положение «Непрерывный режим».
Паузу можно изменить в любое время, повторив пункт 2.2 или 2.3.

3 Другие режимы

3.1 Ход щёток при подаче воды начинается с задержкой в 0,5 секунды (позволяет накопить достаточное количество воды на лобовом стекле до первого взмаха щёток).
3.2 После подачи воды щётки делают три взмаха. Пришлось повазиться, т. к. я не электрик. Но ничего работает. Опять же ЭНЕРГОМАШ

тот же вопрос как определить к какому резистору паять...?
