Замена главного тормозного цилиндра на ВАЗ-2107

Собственно, причиной для совершения данной процедуры послужила течь тормозной жидкости (далее - ТЖ) в месте крепления циллиндра (ГТЦ) к вакуумному усилителю (ВУ), что сами понимаете чревато возможным отказом тормозной системы и непредсказуемыми последствиями. Итак, что понадобится для замены:
1. Ключ на 8/10 (специальный, для тормозных трубок). Ооочень желательная вещь, ибо обычными рожковыми ключами гайки на тормозных трубках слизываются «на ура» и приходится менять еще и сами трубки, а это лишние трудо и финансовые затраты.
Ключ для тормозных трубок
2. ключ на 10 (рожок, торцовый - все равно, как удобно).
3. Ключ на 13.
4. Отвертка (зависит от того, какие хомуты стоят у Вас на резиновых шлангах).
5. Шприц. Лучше кубов на 5 или даже 10. У меня был под рукой на 2 кубика – часто заполнять приходилось.
6. Собственно, новый главный тормозной циллиндр:



При покупке убедитесь, что все отверстия и штуцеры хорошо закрыты пробками:


7. Хомуты на 10-16мм. На всякий пожарный, чтоб были под рукой. Вдруг при снятии старые придут в негодность.
8. Тормозная жидкость.
9. Помощник.
п.8 и п.9 потребуются по окончании процедуры замены для увлекательной процедуры с названием "прокачка тормозов"... image019
10. Если резиновые шланги от бачка с тормозной старые и дубовые, можно их заодно поменять, опять же, купив заблаговременно.
Итак, начинаем. Сначала снимаем ремень с расширительного бачка системы охлаждения и убираем его в сторонку. Так же я снял высоковольтный провод с катушки зажигания. Так будет проще работать с ГТЦ. Далее откручиваем крепление бачка с ТЖ (ключ на 10). Откручиваем крышку и, переворачивая бачок, сливаем с него жидкость в какую-то тару. У меня жидкость была свежая, посему сливал в пустую бутылку от нее же, дабы потом залить назад. Бачок опускаем НИЖЕ уровня оси ГТЦ, дабы ТЖ стекла и из резиновых шлангочек - потом меньше будет течь, когда их снимите.

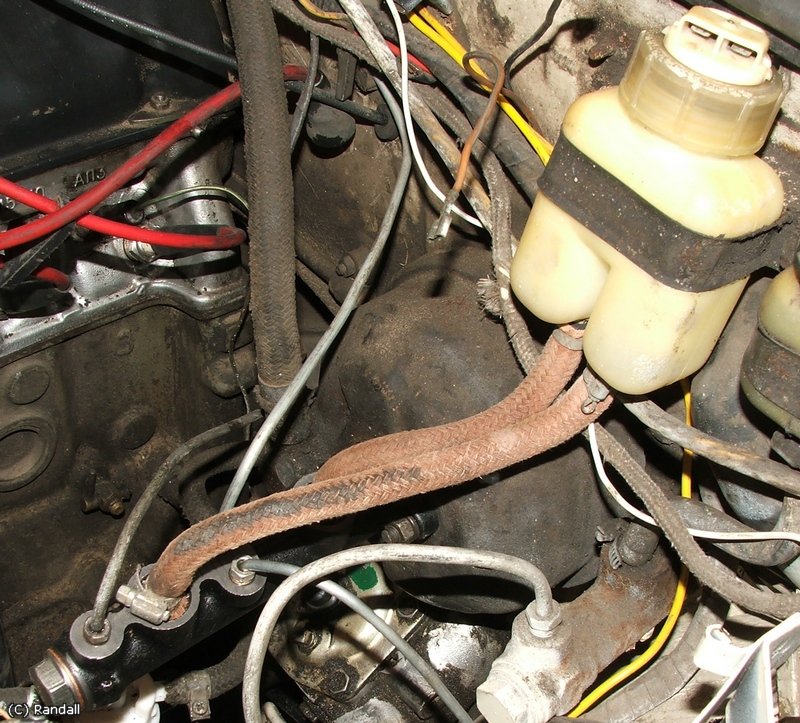

ТЖ слита. Теперь советую подложить какую-то тряпку под циллиндр, дабы ТЖ не капала в моторный отсек. Ослабляем хомуты, затягивающие шланги от бачка на штуцерах ГТЦ и снимаем их:


Затем хитрым ключом для тормозных трубок/штуцеров откручиваем все 3 трубки (на фото - красные стрелки) и слегка отодвигаем их в стороны, дабы при снятии старого циллиндра не зацепить их хвосты (желательно оставить их без пыли-грязи) при проведении замены...
И ключом на 13 откручиваем 2 гайки крепления ГТЦ к ВУ (на фото - синие стрелки):


Снимаем старый ГТЦ:

Хорошо вытираем остатки ТЖ на ВУ, особенно в полости, куда вставляется ГТЦ.
Снимаем защитную пробку с нового ГТЦ и ставим вместо нее сальник, снятый со старого, либо новый - тут уж смотреть на состояние старого. Ставим новый циллиндр на место и затягиваем крепежные гайки:


Теперь берем шприц (без иглы), наполняем его ТЖ, удаляем 2image026 защитные резиновые пробки с мест крепления передних тормозных трубок (третью пробку пока не трогаем, дабы туда не попал мусор при затягивании передних трубок) и "капаем" туда ТЖ :


Капаем до тех, пор, пока ТЖ не перестанет "уходить" в отверстия. Т.е. она должна быть видна (полость внутри циллиндра заполнена ТЖ):


Теперь ставим на место передние трубки и закручиваем их все тем же хитрым ключом. Ту же процедуру делаем и с трубкой задних тормозов.


Берем бачок с резиновыми шлангами. У меня после слива ТЖ в нем на дне оказался жуткий осадок серого цвета с явным присутствием бог знает чего. Посему я его вместе с шлангами вечером снял, забрал домой, выдраил, высушил, а утром уже менял ГТЦ. Вот так он у меня стал выглядеть после данной процедуры:


Крепим бачок на свое место. Теперь снимаем по очереди защитные колпачки со штуцеров на ГТЦ и тоже наполняем их ТЖ шприцем с иглой:

Теперь одеваем резиновые шланги на штуцера и затягиваем хомуты:
Заливаем ТЖ в бачок и подключаем контакты к датчику уровня ТЖ на его крышке. Все, процедура замены ГТЦ закончена.



Не забываем вернуть на место провод к катушке и бачок с ОЖ!!!

Теперь берем помощника и выполняем прокачку тормозов. Процедура весьма стандартна, посему описывать тут нечего.

Спасибо за материал пользователю нашего форума Randall
Обсудить статью можно на форуме:
http://www.semerka.info/forum/viewtopic.php?p=69277#69277
