Ремонт ВАЗовской КПП своими руками (5 ступенчатой т.н. "разорванный пакет") часть 2 - сборка

Ознакомившись с предыдущей статьей про то, как разбирается классическая ВАЗовская коробка переключения передач, в которой мы ознакомились с процессом разборки и дефектовки КПП, вы наверное обратилои внимание что статья не заканчивается традиционными словами "сборку производить в обратном порядке". Потому что на самом деле при сборке КПП есть масса нюансов, поэтому предлагаем вашему вниманию отдельную статью с детальным описанием процесса. Итак, КПП прошла дефектовку, мы приобрели изношенные детали, приступаем к сборке.
Все детали тщательным образом отмыты и очищены.

Собранный вторичный вал устанавливаем в корпус КПП.

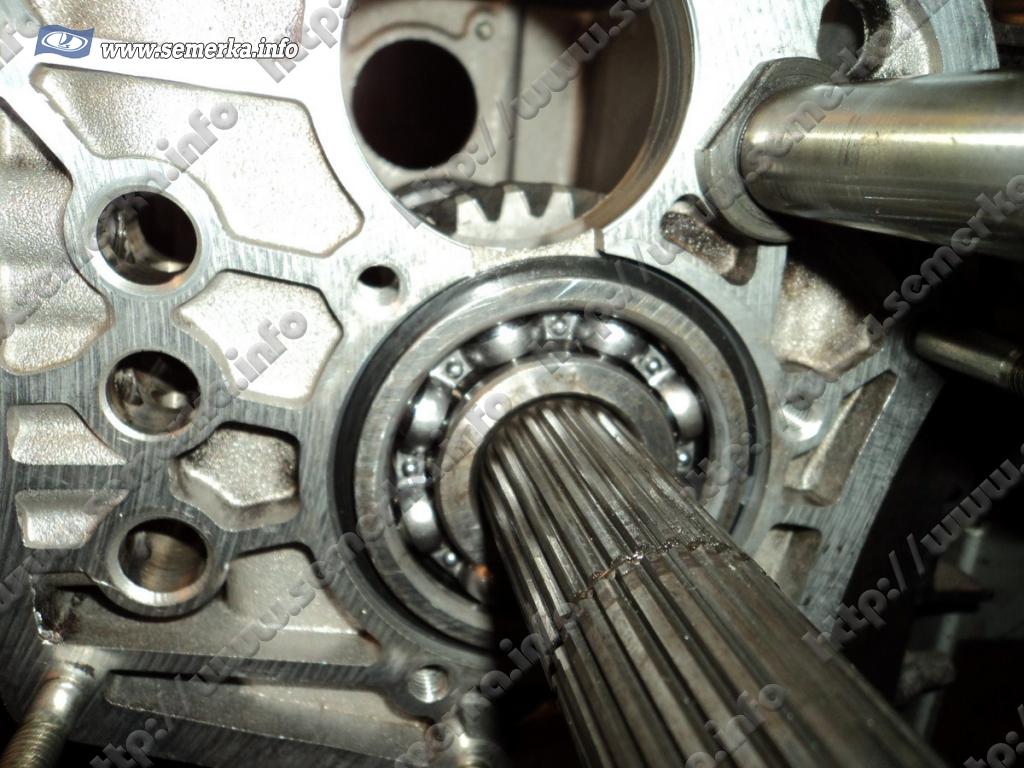

Устанавливаем опорный П. вторичного вала в сборе со стопорным кольцом.

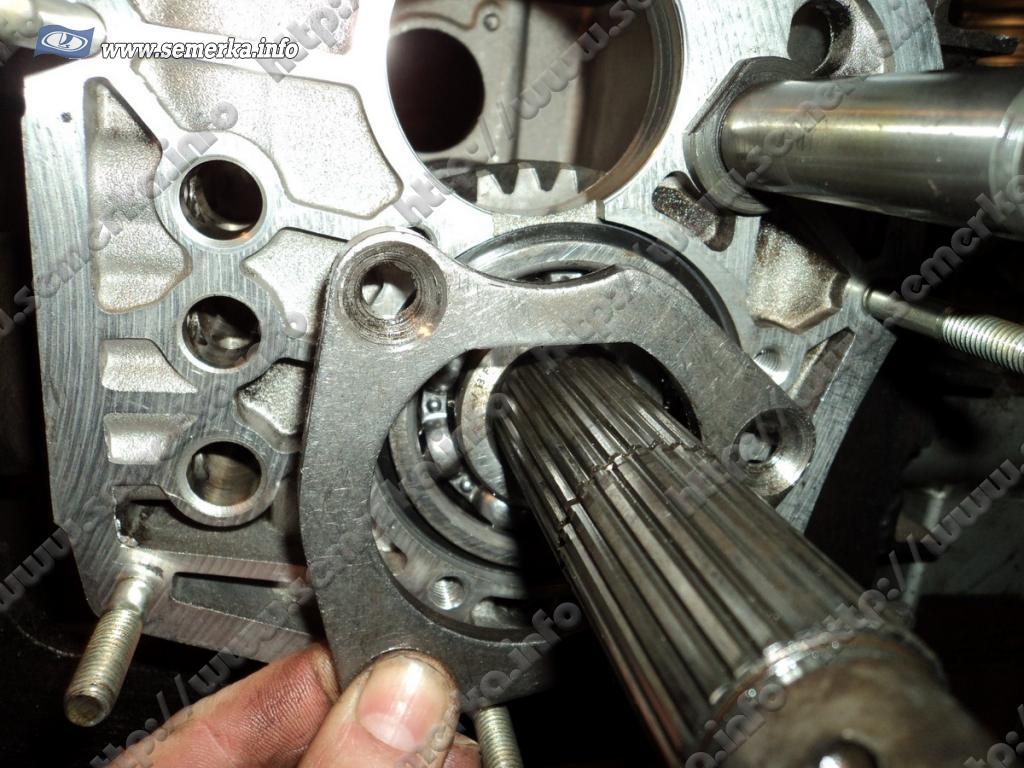

Устанавливаем стопорную пластину.

Крепим стопорную пластину при помощи винтов и обязательно НОВЫХ корончатых шайб.

Заворачиваем винты до упора при помощи ударной отвертки.

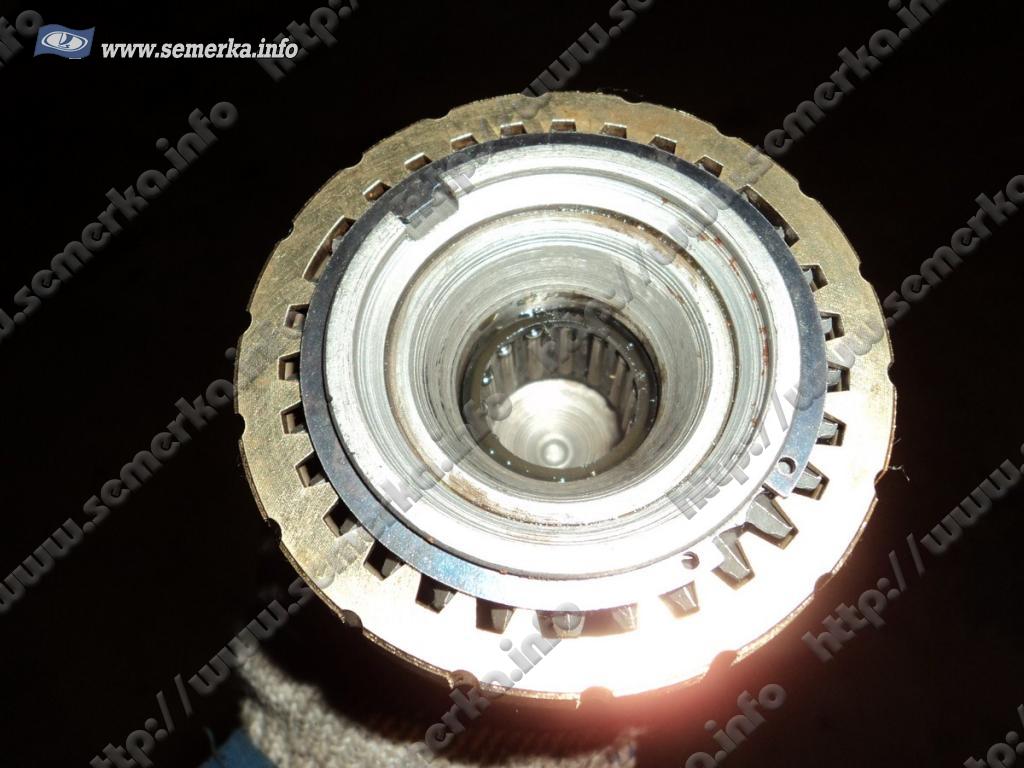

Устанавливаем в первичный вал смазанный маслом игольчатый П. и ставим вал на место.

Ставим вилку 1-2 передач и ставим шток переключения 1-2 передач.

Заворачиваем болт крепления вилки. Момент затяжки, Н-м (кгс-м) 11,7-18,6m (1,2-1,9)

Ставим блокировочный сухарь в корпус.Сухари разные по длине,ставим длинный.

В шток переключения 3-4 передач ставим блокировочный сухарь,смазав его литолом,чтоб не выпадал при сборке.

Вводим шток 3-4 передачи

Ставим вилку переключения 3-4 передач и затягиваем болт крепления вилки.

Ставим короткий блокировочный сухарь в корпус.

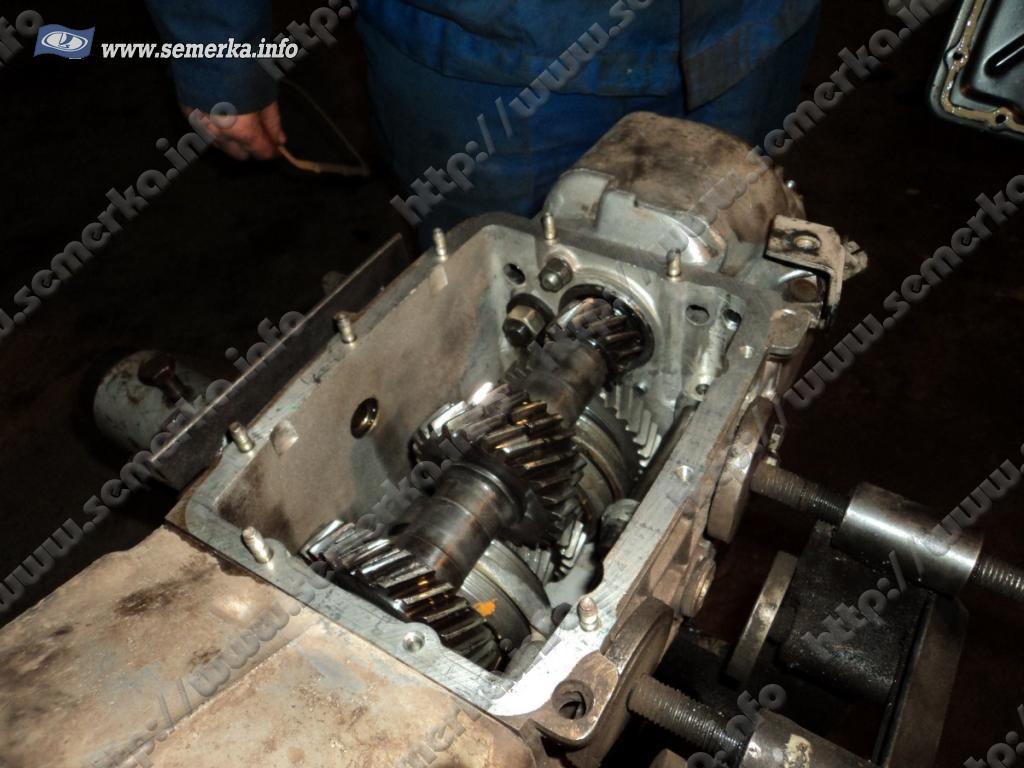

Устанавливаем промвал в корпус.

Ставим опорный П. промвала и его дистанционное кольцо.

Ставим передний П. промвала в сборе со стопорным кольцом.

Ставим шестерню заднего хода.

Ставим пружинную шайбу.Конус шайбы должен смотреть внутрь КПП.



Ставим ступицу.



Ставим стопорное кольцо.



Ставим дистанционное кольцо.

Теперь ставим в сборе шток 5 передачи,муфту и шестерню 5 передачи и промежуточную шестерню заднего хода.

Ставим блок шестерен.

Ставим маслоотражательную шайбу.

Ставим шестерню привода спидометра,не забывая про шарик.




В корпус КПП ставим шарики фиксатора и их пружины.

Пружина фиксатора 5штока 5 передачи и З.Х. более длинная.

Ставим прокладку и закручиваем на место крышку фиксаторов штоков.



 Ставим на место и закручиваем передний и задний болты промвала.Задний болт ставится без шайб.


Ставим задний П. промвала.У него нет дистанционного кольца.

Ставим задний П. вторичного вала и его дистанционное кольцо.

Теперь будем ставить переднюю крышку (колокол).
Ставим прокладку.

Смазываем первичный вал литолом.

Приклеиваем литолом пружинную шайбу к колоколу.

Ставим колокол и затягиваем гайки крепления.

Немного смазываем детали 5 передачи маслом.
Устанавливаем прокладку.

Ставим заднюю крышку и затягиваем гайки крепления.

Ставим на место кронштейн крепления хомута штанов.

Ставим датчик З.Х.

Ставим механизм выбора передач.

Ставим привод спидометра

Устанавливаем фланец эластичной муфты.

Шайбу пружинную.

Гайку вторичного вала.

Включаем любую передачу,блокируем первичный вал стопором и затягиваем гайку.

Ставим резиновую шайбу.


Запрессовываем центрирующее кольцо.

Ставим стопор.

Смазывем немного маслом детали коробки,проверяем лёгкость вращения валов и переключение передач.

Ставим прокладку.На прокладке есть выступ для ориентира.

Наносим герметик на крышку.

Ставим крышку.

И заворачиваем её.

Ставим вилку и выжимной,эластичную муфту,заправляем маслом.Всё,коробка готова к установке.
