Карбюратор ОЗОН

Перед прочтение данного материала натоятельно советую вас проичтать статю Карбюратор это просто. Послее ее прочтения вы поймете принципы работы карбюратора и понять устройство Озона вам будет намного проще. В данной статье рассматривает карбюратор Озон ДААЗ 2107-1107010, в данный момент на прилаках магазинов да и у многих под капотом находится Озон ДААЗ 2107-1107010-20 отличается он от первого только отсутствием экономайзера ХХ и микровыключателя. Так же из ДААЗ 2107-1107010 можно легко сделать 2107-1107010-20 и обратно, надо всеголишь прикрутить/открутить иккрик и экономайзер.

КАРБЮРАТОР ОЗОН

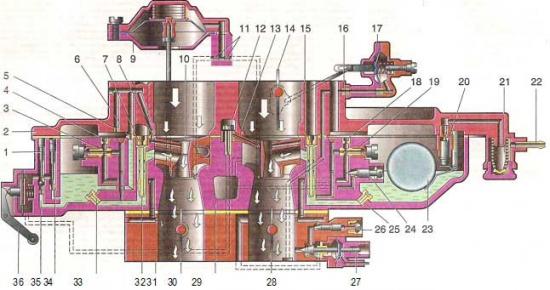

Схема карбюратора «Озон»: 1 - винт регулировки хода впускного клапана ускорительного насоса; 2 - крышка карбюратора; 3 - топливный жиклер переходной системы второй камеры; 4 - воздушный жиклер переходной системы; 5 - воздушный жиклер эконостата; 6 - топливный жиклер эконостата; 7 - главный воздушный жиклер второй камеры; 8 - эмульсионный жиклер эконостата; 9 - пневмопривод дроссельной заслонки второй камеры; 10 - малый диффузор; 11 - жиклеры; 12 - нагнетательный клапан ускорительного насоса; 13 - распылитель ускорительного насоса; 14 - воздушная заслонка; 15-главный воздушный жиклер первой камеры; 16- жиклер пускового устройства; 17-автоматическое пусковое устройство; 18 - воздушный жиклер холостого хода; 19 - топливный жиклер холостого хода; 20 - игольчатый клапан подачи топлива; 21 - топливный фильтр; 22 - штуцер подвода топлива; 23 - поплавок; 24 - винт заводской подстройки системы холостого хода; 25 - главный топливный жиклер первой камеры; 26 - регулировочный винт состава рабочей смеси; 27 - регулировочный винт качества рабочей смеси; 28 - дроссельная заслонка первой камеры; 29 - корпус поплавковой камеры; 30 - дроссельная заслонка второй камеры; 31 - корпус дроссельных заслонок; 32 - эмульсионная трубка; 33 - главный топливный жиклер второй камеры; 34 - перепускной клапан ускорительного насоса; 35 - впускной клапан ускорительного насоса; 38 - рычаг Описание конструкции На автомобилях ВАЗ-2104, ВАЗ-2105 и их модификациях устанав¬ливался карбюратор «Озон» модели ДААЗ 2107-1107010. Карбюратор «Озон» — эмульсионного типа, двухкамерный, с падающим потоком. Он имеет одну сбалансированную поплавковую камеру, две главных дозирующих системы, обогатительное устройство (эконостат) во второй камере, автономную систему холостого хода с экономайзером принудительного холостого хода (ЭПХХ), переходные системы первой и второй камер, диафрагмеяный ускорительный насос с распылителем в первой камере, электромагнитный запорный клапан системы холостого хода, золотниковое устройство отвода картерных газов в задроссельное пространство, пневматический привод дроссельной заслонки второй камеры. Управление воздушной заслонкой первой камеры — ручное, с тросовым приводом. После пуска двигателя заслонка автоматически приоткрывается пусковым устройством диафрагменного типа под действием разряжения во впускном трубопроводе. Карбюратор снабжен штуцером отбора разрежения для управления регулятором опережения зажигания. Топливо подается в карбюратор через сетчатый фильтр и игольчатый клапан. Клапан механически связан с поплавком и автоматически поддерживает определенный уровень топлива в поплавковой камере. Из поплавковой камеры топливо поступает через главные топливные жиклеры (первой и второй камер) в эмульсионные колодцы и эмульсионные трубки, где смешивается с воздухом, поступающим через главные воздушные жиклеры. Топливовоздушная эмульсия поступает через распы¬лители в малые и большие диффузоры карбюратора. Система холостого хода и экономайзер принудительного холостого хода объединены в одну общую систему. Система холостого хода отбирает топливо из эмульсионного колодца первой камеры. Топливо проходит через жиклер холостого хода и смешивается с воздухом, поступающим через воздушный жиклер холостого хода и отверстия переходной системы первичной камеры. Образовавшаяся эмульсия по двум каналам (один имеет калиброванное отверстие — жиклер, а другой - регулировочный винт — винт качества) подается к отверстию, перекрываемому иглой экономайзера, где дополнительно смешивается с воздухом и далее через эмульсионное отверстие попадает во впускной трубопровод. Количество смеси изменяется регулировочным винтом, который действует на иглу экономайзера, а состав смеси регулируется винтом качества. При частичном открытии дроссельных заслонок (до включения в работу главной дозирующей системы) топливовоздушная смесь поступает в камеры через переходные отверстия — по два в каждой камере. Эконостат обеспечивает поступление топлива непосредственно из поплавковой камеры в распылитель эконостата, который расположен в диффузоре второй камеры. Эконостат включается в работу на режимах максимальной мощности, дополнительно обогащая рабочую смесь. Ускорительный насос — диафрагменного типа, с механическим приводом от оси дроссельной заслонки первой камеры. При резком открытии заслонки порция топлива впрыскивается через распылитель в первую камеру карбюратора, обогащая смесь. Насос снабжен шариковыми клапанами. Один клапан — обратный — расположен в канале, связывающем поплавковую камеру с полостью ускорительного насоса. Он открывается при заполнении полости насоса топливом и закрывается при нагнетании топлива диафрагмой. Другой клапан расположен в распылителе. Он открывается под давлением нагнетаемого топлива и закрывается под действием собственного веса, как только подача топлива прекращается. Избыток топлива при нагнетании перетекает через перепускной жиклер обратно в поплавковую камеру. Производительность насоса зависит от профиля кулачка, диаметра отверстия перепускного жиклера, профиля и длины регулировочной иглы в канале перепускного жиклера. Регулировке в процессе эксплуатации ускорительный насос не подлежит. Пусковое устройство состоит из воздушной заслонки, рычага управления воздушной заслонкой, телескопической тяги, тяги привода дроссельной заслонки, диафрагменного механизма и привода управления дроссельной заслонкой. При вытягивании рукоятки привода ("подсоса") в салоне автомобиля, воздушная заслонка закрывается, а дроссельная заслонка первой камеры приоткрывается, открывая пусковой зазор 0,7-0,8 мм. При первых вспышках в цилиндрах разрежение за дроссельной заслонкой передается за диафрагму, которая через шток и тягу приоткрывает воздушную заслонку. Максимальная величина открытия заслонки регулируется упорным вин¬том диафрагмы, расположенным под винтом-заглушкой.

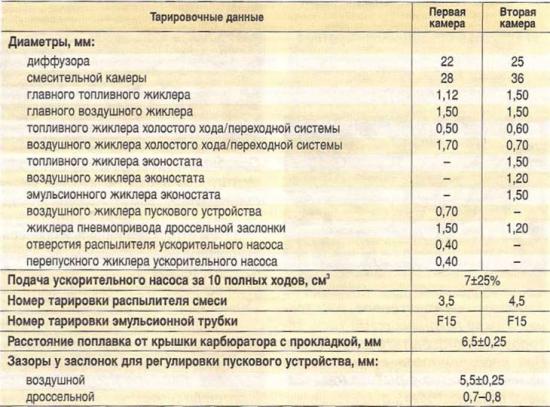

Регулировка карбюратора

Регулировка привода карбюратора Регулировка положения дроссельных заслонок Регулировка пускового устройства Регулировка уровня топлива в поплавковой камере Регулировка холостого хода Замена карбюратора(установка/снятие)

Ремонт карбюратора

Ремонт игольчатого клапана Разборка и проверка деталей крышки карбюратора (пускового устройства) Ремонт пневмопривода дроссельной заслонки Разборка и ремонт корпуса карбюратора
