SOS... помогите разобраться с монтажным блоком!

[Anchik]

Доброго времени суток! Столкнулся с такой проблемой,во время замены прикуривателя у меня коротнул провод от него и соответственно сгорела дорожка в монтажном блоке.Я припаял проводок все вроде бы нормально,но во время установки предохранителя в ячейку отвечающею за сигнал и вентилятор начинать орать сигнал! Подскажите пожалуйста ,в чем может быть проблема,провод впаял вроде аккуратно!!?? Спасибо

[Gofen]

при пайке случаем на посадил 85 контакт реле №3 на массу??? проверь тестером - выдерни релюшку и прозвони...

[ГришаАпельсинов]

Можешь описать как правильно снимать и разбирать монтажный блок - у меня такая же фигня приключилась с прикуривателем... на сколько это сложно и трудоёмко, какие там есть подводные камни и как не перепутать потом подключение?
Заранее буду благодарен.

[VladiZlav]

как правильно снимать

со стороны салона по периметру блока 4 гайки скрутить.

и как не перепутать потом подключение?

там все фишки по цветам маркированы.

[ГришаАпельсинов]

как правильно снимать

со стороны салона по периметру блока 4 гайки скрутить.

и как не перепутать потом подключение?

там все фишки по цветам маркированы.

А как сам монтажный блок разбирается? - там в коробке сверху 4 самореза......я так понимаю что для начала нужно снять все предохранители и релюшки....а потом? Что там внутри? При вскрытии блока, я случайно ничего не оборву? *чёт меня стремает немного*

[мишаня]

1)вывернуть 4 винта крепления верхней крышки.2)поддеть отверткой два фиксатора.3)сдвинуть на себя корпус монтажного блока.4)снять верхнюю крышку монтажного блока.5)и нажимая на контактные разьемы вынуть из монтажного блока печатную плату.p.s. монтажный блок нового образца.на старом наверное то же самое

[ГришаАпельсинов]

1)вывернуть 4 винта крепления верхней крышки.2)поддеть отверткой два фиксатора.3)сдвинуть на себя корпус монтажного блока.4)снять верхнюю крышку монтажного блока.5)и нажимая на контактные разьемы вынуть из монтажного блока печатную плату.p.s. монтажный блок нового образца.на старом наверное то же самое

Я дико извиняюсь и мне не хочется казаться в ваших глазах имбицилом...но можно мне, как для тупого, разжевать процесс разбора монтажного блока по подробнее....
Значит так:
1. Снял клеммы АКБ.
2. Изнутри салона (под бардачком) откручиваю монтажный блок и отсоединяю провода снизу в моторном отсеке (вынимаю колодки из блока).
3. Вынимаю все предохранители и релюшки из монтажного блока.
4. Откручиваю 4 самореза верхней крышки.... а вот дальше.......?
5. "...2)поддеть отверткой два фиксатора." - фиксаторы верхней крышки и где они расположены ( с какой стороны )?
6. "...3)сдвинуть на себя корпус монтажного блока." - может корпус монтажного блока нужно сдвинуть на себя сразу после его откручивания?
7. "...4)снять верхнюю крышку монтажного блока." -я так понимаю, что эту операцию по-идее надо будет выполнить после того как будут поддеты два фиксатора крышки....
8. "...5)и нажимая на контактные разъемы вынуть из монтажного блока печатную плату" - я так понимаю в эту плату вставляются колодки с проводами...

Надеюсь я правильно понял ход ваших действий описанных тут. Не сочтите за труд - подкорректируйте написанное мною, если я что-то не так понял. Спасибо заранее!

[Mr_Ice]

ГришаАпельсинов
Если есть возможность работать с паяльником прям около машины то
1. Отключаешь АКБ
2. Вынимаешь все преды и реле
3. Откручиваешь 4 самореза на крышке монтажного блока(там где преды стоять)
4. Выдергиваешь крышку вверх.

[мишаня]

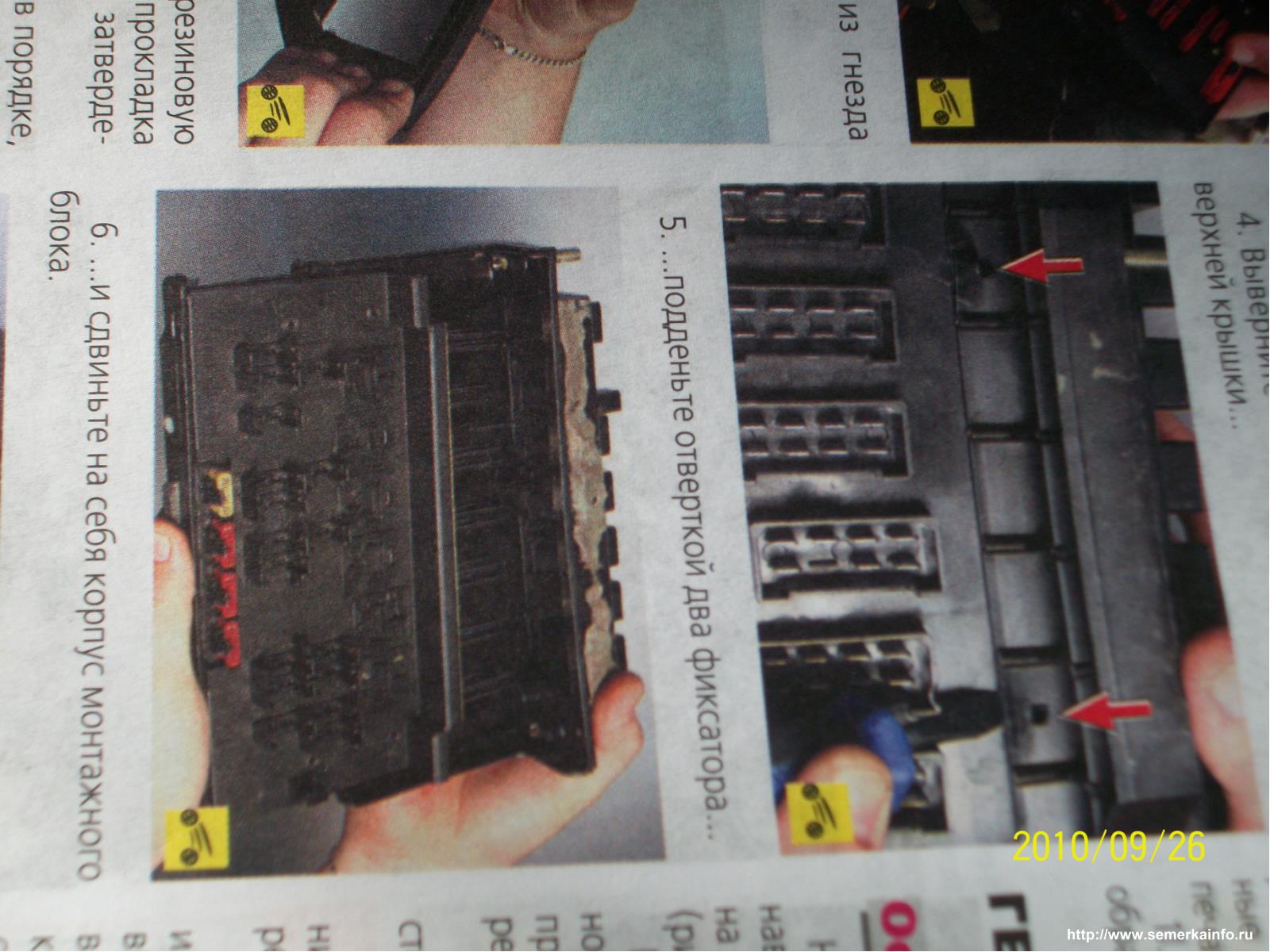

фиксаторы каатся снизу расположены.то,что я пропостил---эт с мурзилки.щас попробую фотку сделать,чтобы нагляднее было...

[ГришаАпельсинов]

Ух-ты, супер ! ! ! Где ты такую "мурзилку" купил? Сколько она стоит? Кто издатель !?
Большое спасибо за фотки, немного ситуация проясняется.......! ! !

[Сусанин]

все там просто, действуй как сказали,скидывай фишки в салоне и под капотом, скручивай гайки и вынимай блок, далее на столе или где удобно , снимай релюшки, и предохранители, запиши где что, потом 4 винта и снимай крышку, вынешь плату и увидишь

[ГришаАпельсинов]

Ну теперь только останется найти сгоревшую дорожку на прикуриватель и подпаять её.....надеюсь я визуально это увижу.....
РЕБЯТА, ВСЕМ ОГРОМНОЕ СПАСИБО ЗА ПОМОЩЬ! (а то как-то стремновато было лезть в монтажный блок, как говориться в слепую)

[мишаня]

Ух-ты, супер ! ! ! Где ты такую "мурзилку" купил? Сколько она стоит? Кто издатель !?
Большое спасибо за фотки, немного ситуация проясняется.......! ! !

издательство "Третий Рим",руководство по ремонту с цветными картинками.на книжном рынке покупал.цена...не помню

[Mr_Ice]

Ну теперь только останется найти сгоревшую дорожку на прикуриватель и подпаять её....

на прикуриватель вообще монтажный блок снимать с машины не надо. она сверху платы я прям на машине ее запаивал.
