[BORODA]

zalex
Вполне возможно, так как дорожка эта питание датчиков уся, сейчас гляну.

Добавлено спустя 22 минуты 52 секунды:
Глянул, эта дорога идёт на VN750S, стопудово она вылетела конечно, но вроде как купить не проблема, Саша подмогнёт если что..

[zalex]

BORODA

получается под замену кондер и VN750S, датчики усилителя могли сгореть?

[BORODA]

zalex
Скорее всего да. Не мог драйвер выдержать такое. В этом кстати косяк ЭУРов, они не защищают вторичные питания, только сила, а это 40А.

датчики усилителя могли сгореть?

Нет, на них было только падение напруги. Я этот Авиаагрегат хорошо изучил, у меня он уже лет пять работает.

[zalex]

BORODA
Принял к сведению, по результату отпишусь.

[Meart]

В последнее время увлекаюсь не серьезной пайкой с нуля, а "напильнингом" или "колхозингом".

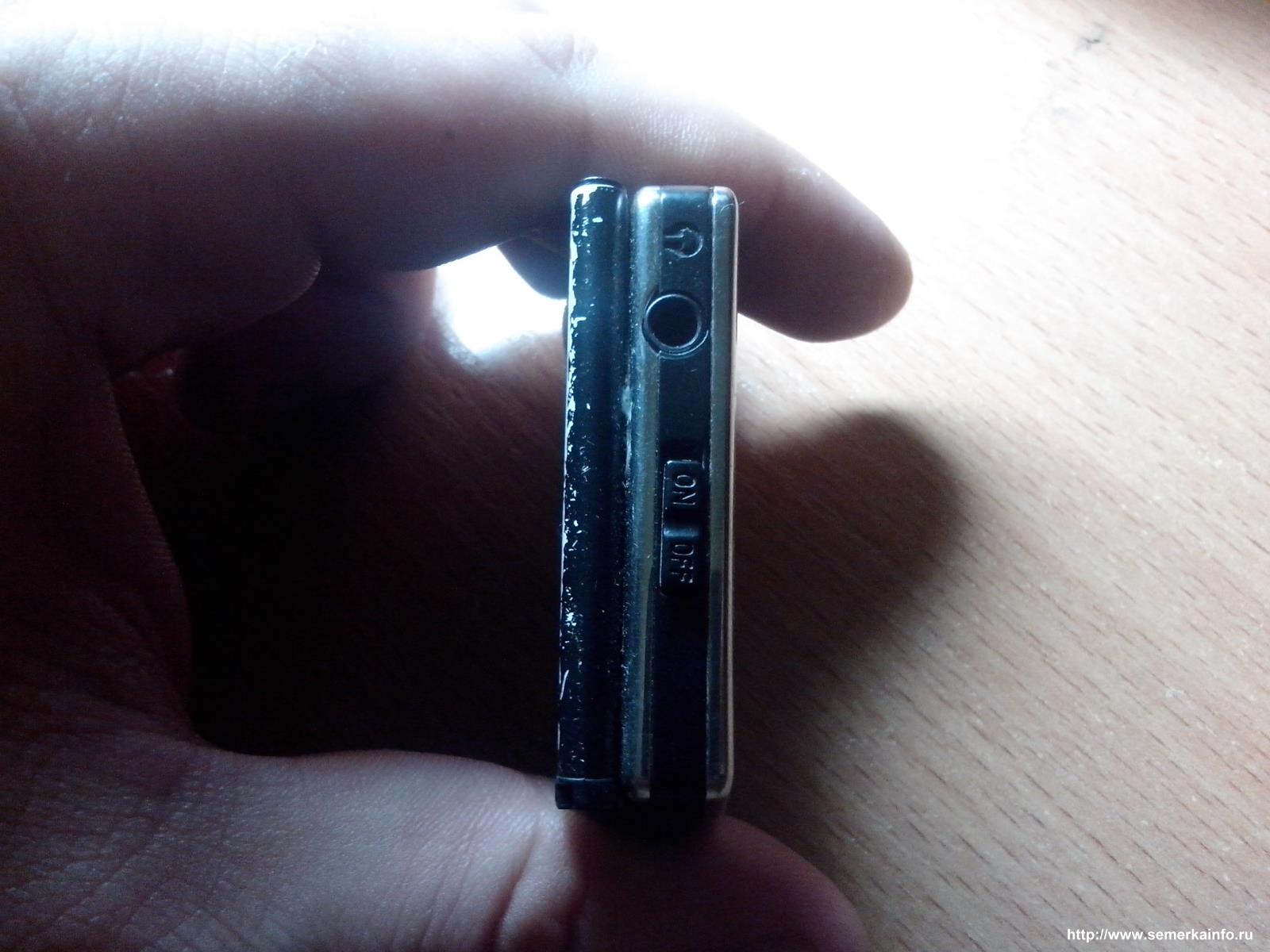

К примеру вот "колхоз" мп3 плеера. У него помер штатный АКБ. Хотя он и живой был не ахти, 4-6 часов держал только. При разборе выяснилось, что в нем АКБ размером с ноготь.

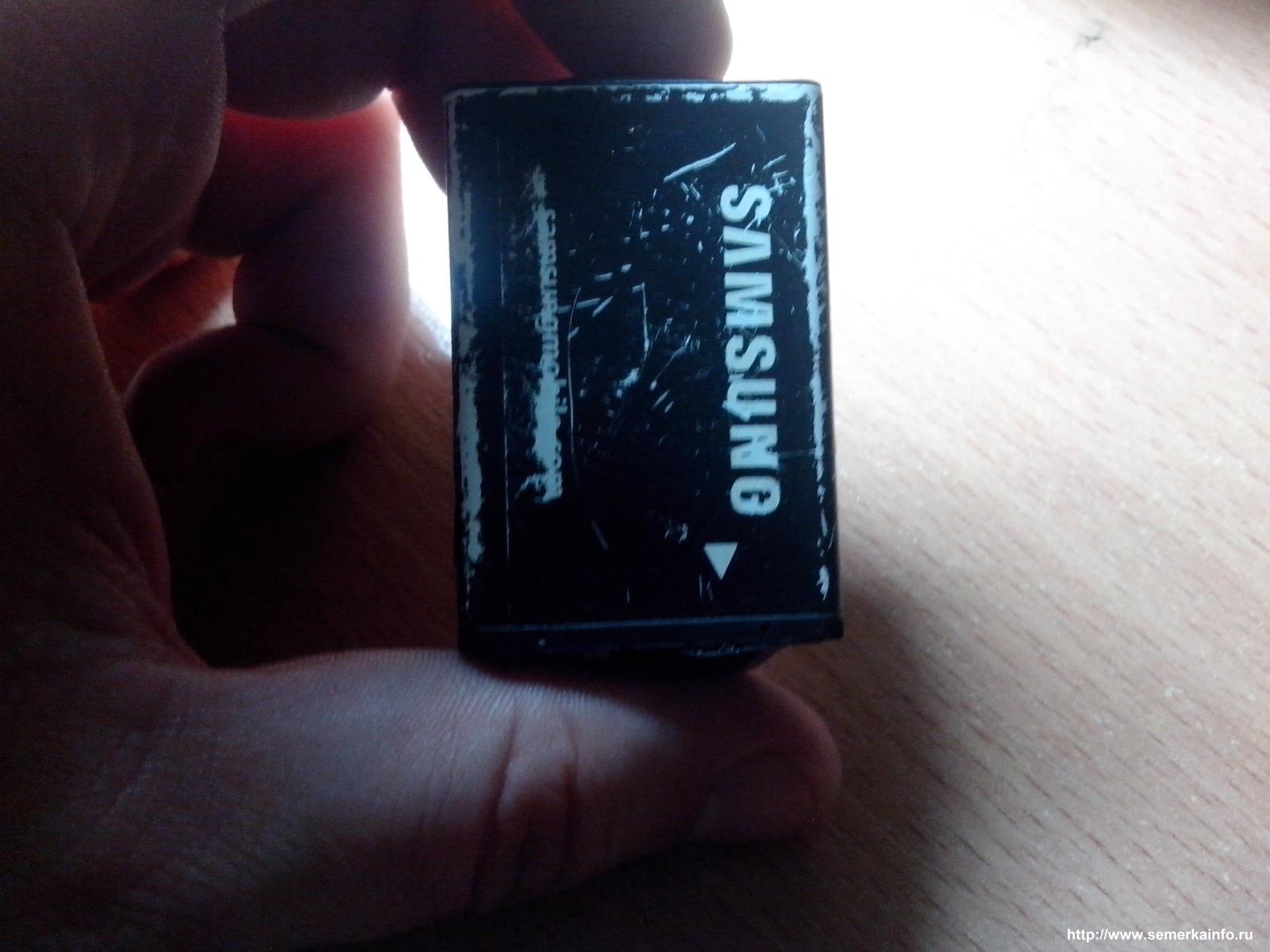

Берем АКБ от отжившего свое телефона подпоял, приклеил. На несколько суток теперь плеера хватает. По сути зарядкой, как зарядкой больше теперь вообще не занимаюсь. Неделю попользуешь когда надо, потом пока с песнями поработаешь, одни удалишь, другие добавишь, заодно и подзарядил.

Причем насколько помню, АКБ припаяна уже напрямую к питанию плеера в обход зарядного модуля(так как он слаб для такого АКБ, будет долго заряжать), почему так сделал - мобильные АКБ модуль зарядки имеют внутри своего корпуса.

Добавлено спустя 59 минут 51 секунду:
Напоминаю.

Решил до кучи поглядеть, что внутри прикуривательного зарядника...

там резистор 0,25Вт и все...

[Буйный]

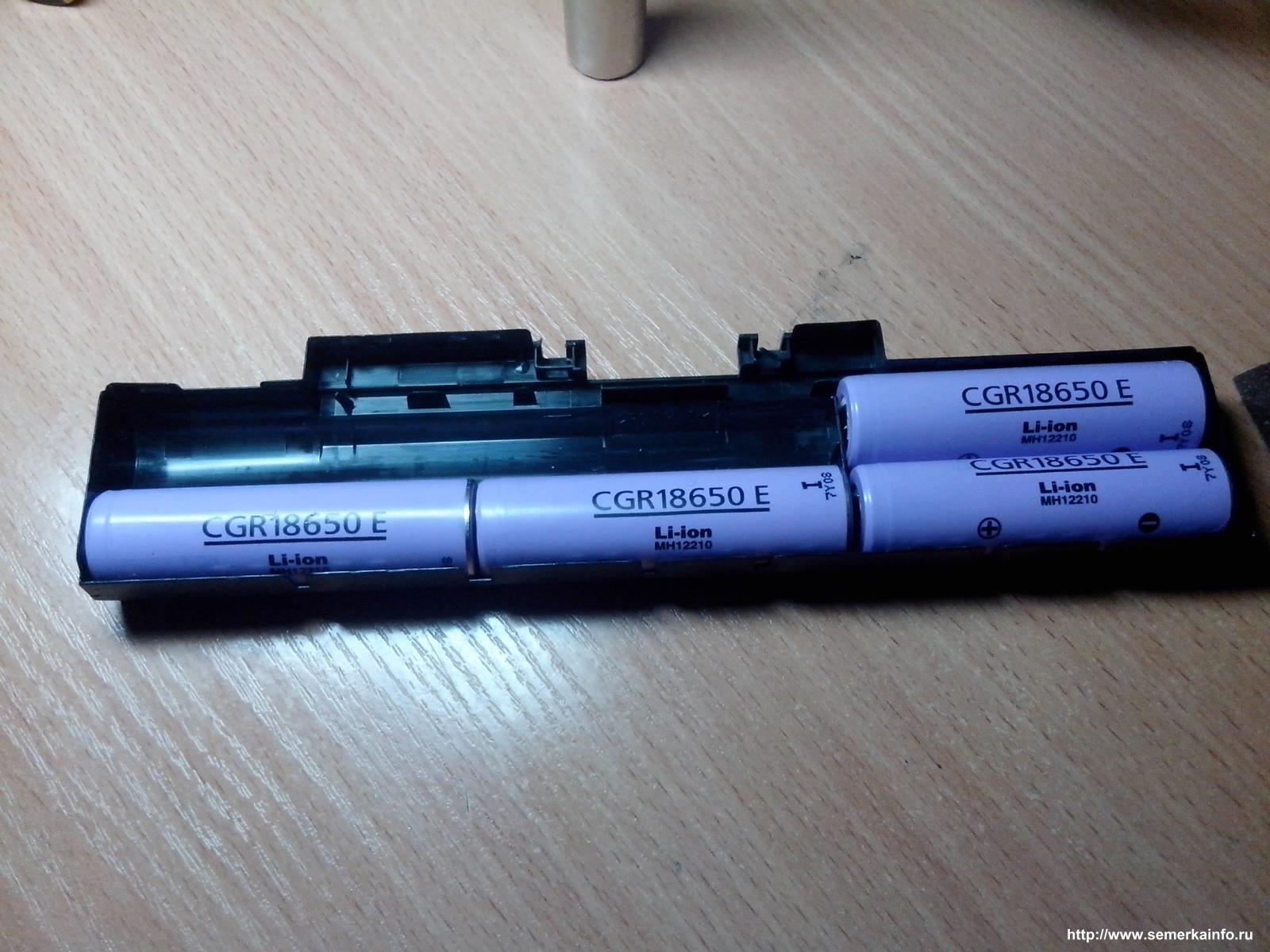

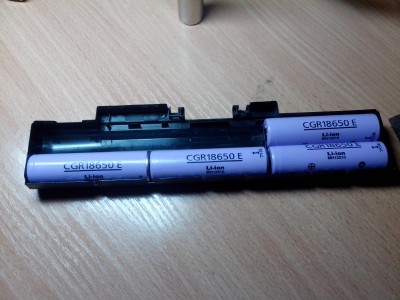

Собрался с духом(на этот фуджитцу-сименс АКБ найти трудно) - разобрал.

Ух тыыы, а я и не знал

[Meart]

Ух тыыы, а я и не знал

Что в батареях ноута 18650 элементы?
Кстати не обязательно громить рабочие батареи. Можно нужно громить дохлые, мертвые 18650 в мусорку на переработку, а живые в дело.

[Буйный]

Что в батареях ноута 18650 элементы?

Ага .

[Антон80]

https://play.google.com/store/apps/deta ... cope&hl=ru
Кто таким пользовался? Что, куда и как?
И можно ли эту (или аналогичную) прогу воспринимать серьезно, как замену мультиметру, например?

[zalex]

по результату отпишусь.

отписываюсь
была заменена VN750S и кондер, восстановлена дорожка, для дальнейшей сборки и установки блок был передан знакомому, который только что отзвонился: "Все пашет как надо"

BORODA
Еще раз спасибо за совет, большое и человеческое

[BORODA]

zalex

[JET]

Собрал себе вот такой регулируемый БП на ЛМ-ке и трансе ТС 270-1.
Грядет прошивка ЭБУ...

[Meart]

Собрал себе вот такой регулируемый БП

Брутальненько
Сколько тока обеспечить может?

[олежек]

но и что хорошие 18650 таятся в батареях ноутов

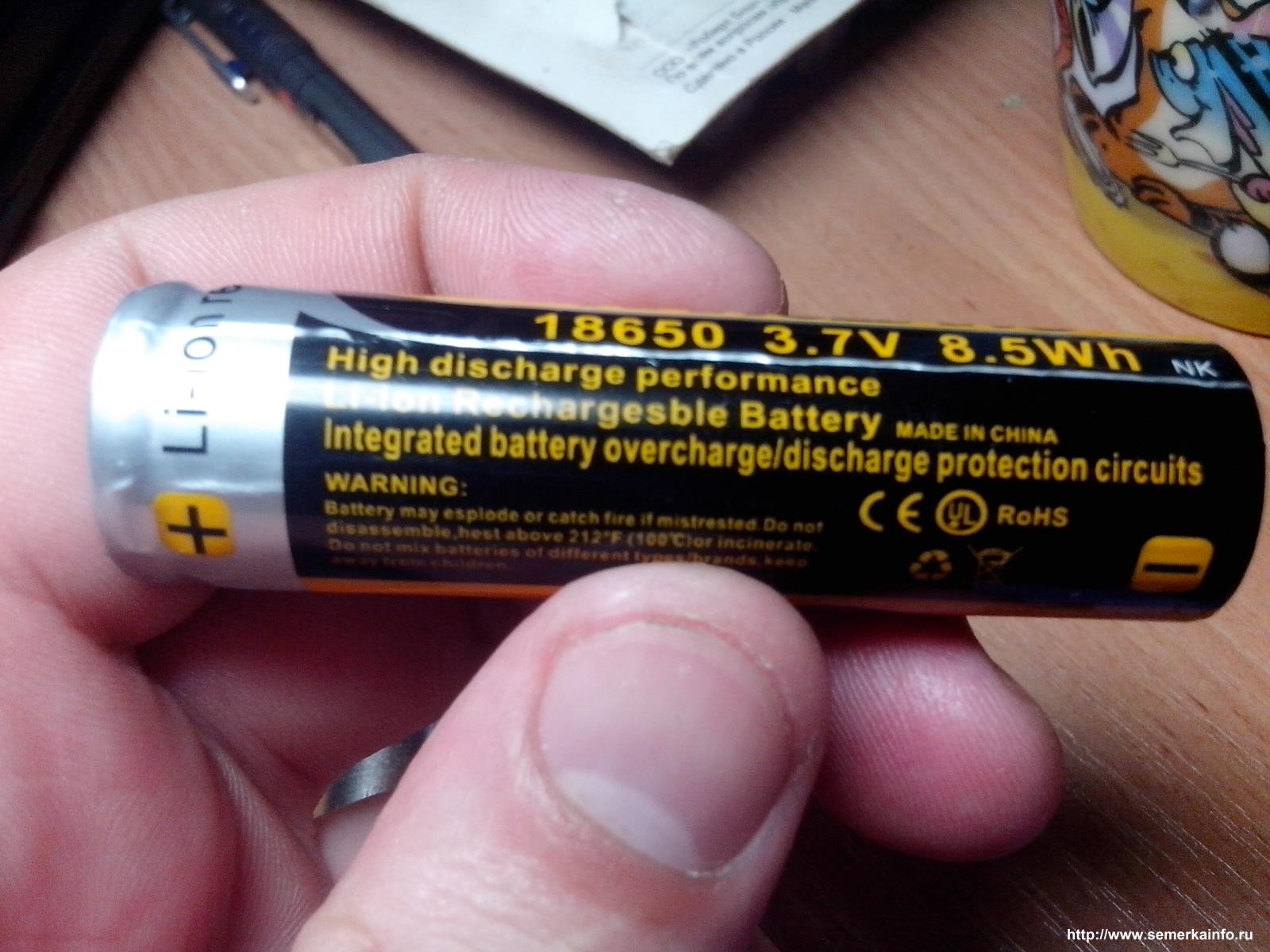

не всегда, я бы потестировал, часто банки с коротышами бывают часто с потерей емкости, но для фонаря наверное годится, вот чем тестирую...

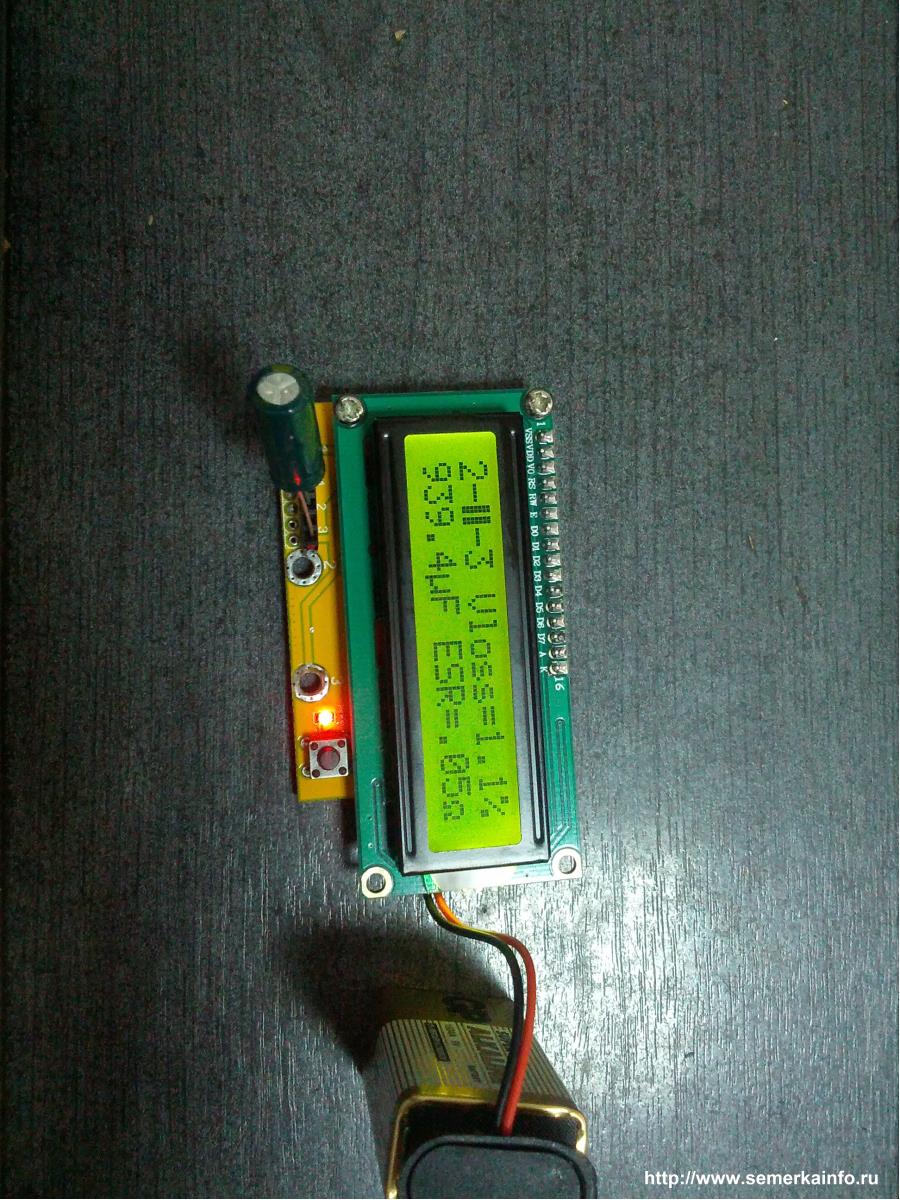

а еще сегодня получил тестилку кондесаторов/сопротивлений/катушек/транзисторов/диодов

[JET]

Брутальненько

Собирал на скорую руку, не окультуривал.
Когда все планы относительно транса этого реализую - тогда буду украшать

Сколько тока обеспечить может?

ЛМ-ка в максимуме 1.5А
По напряжению регулируется от 1.25В до 23В.

[Meart]

не всегда, я бы потестировал, часто банки с коротышами бывают часто с потерей емкости, но для фонаря наверное годится, вот чем тестирую...

На этой батарее еще пару дней назад мы смотрели фильмы, лежа в кровати. Чего там тестировать.

[олежек]

На этой батарее еще пару дней назад мы смотрели фильмы, лежа в кровати. Чего там тестировать.

тем не менее, ты сам знаеш что батареи в батарее соединенны хитро, параллельно и последовательно т.е. если в паре параллельно соединенных один дохлый то второй будет за двоих...

[Meart]

Так если бы проблемы у элементов, то упала бы продолжительнось работы ноута...

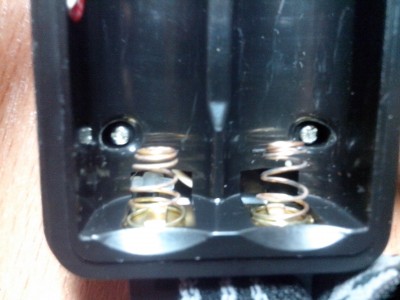

По вольтажу все элементы показали 3,9В, аутсайдеров не нашлось. Два элемента в фонарь, там они в парралели. 4элемента ждут пока приедет повер банк. Там тоже или в параллель или же по отдельности.
В моем случае в итоге выходит, что безралична их фактическая емкость. Сколько есть все мое. Других у меня нет.

[alexsuv781]

Моя любимая тема, вернее одна из любимых правда с эфиром дел не имел, собирал различные самоделки по радиотехнике.. Пытался подсесть на металлоискатели, но понял- не мое это.. Сложновато для меня)) сын подрастет, тогда вместе с ним металлоискателями займусь. Теперь вот голову ломаю- что бы еще интересного и не сложного спаять

Добавлено спустя 1 минуту 34 секунды:

Собрал себе вот такой регулируемый БП на ЛМ-ке и трансе ТС 270-1.
Грядет прошивка ЭБУ...

Индикатор от чего? Или это "готовый" вольтметр?

Добавлено спустя 4 минуты 4 секунды:
я вот такой б/п делал, на скорую руку, лет 12 назад. Корпус и сделать покрасивее,покомпактнее, до сих пор лень-матушка не дает Напряжение регулируется от 0 до 20-22 вольт, использую для тестирования различных самоделок

[JET]

Или это "готовый" вольтметр?

Вольтметр-тахометр.
Когда-то на семерку покупал, встраивал его в приборку... Затем приборку поменял, а вольтметр остался.
Диапазон измерений 7.3 - 25В.

Добавлено спустя 2 минуты 1 секунду:

я вот такой б/п делал,

Так это такой и есть.

[alexsuv781]

в моем вольтметра не хватает)) Я правда за множество раз использования б/п уже на глаз, примерно знаю на сколько повернуть переменный резистор до нужного напряжения)

Добавлено спустя 1 час 42 минуты 46 секунд:
читаю эту тему.. Многие ремонтом занимаются.. Мне бы этому научиться)) Я так понимаю-для ремонта нужно теорию изучить, по схемам собирать, особого ума не надо. А вот ремонтировать- там уже головой нужно думать

[Meart]

читаю эту тему.. Многие ремонтом занимаются.. Мне бы этому научиться)) Я так понимаю-для ремонта нужно теорию изучить, по схемам собирать, особого ума не надо. А вот ремонтировать- там уже головой нужно думать

Теория+практика. Или практика+теория. По сути в ремонте главная суть, это понимание проходящих процессов. Когда смотришь на схему и понимаешь, что для чего и чего делает, не трудно довольно быстро найти в каком месте не так, как надо...

Не знаю как другие, я не шибко ремонтник, но как для себя вывел:
смотришь на большую плату, не надо впадать панику.
Надо ее в голове делить на части. Везде есть отдельные части. Это отвечает за это, это за это, а это за то.
Потом начинаешь дальше делить уже какойто условный блок на составные части и цепи.
Грубо говоря, если в телевизоре отказал блок питания, то в работу других систем вникать не надо. Надо изучать только блок питания... А это довольно небольшая часть. И ШИМа с оптопарой пугаться не надо. Почитать пару вечеров, что к чему и почему, в итоге все довольно таки просто.
Есть форумы ремонтников, там случаи расписывают люди.
К примеру в качестве хобби чинил дохлые мониторы LSD. В итоге через мои руки прошли 4-5 мониторов. Весь ремонт заключался во вскрытии, изучения номиналов емкостей в части БП (так обычно это основная проблема, за пять лет емкости высыхают и БП не запускается), покупки нужно, перепайки, сборке и все монитор в бой.

[alexsuv781]

только написал, что не занимаюсь ремонтом- на работе разбирал на запчасти dvd , ко мне сразу "набежали с ремонтом магнитолл", а ведь объяснил- я не занимаюсь ремонтом. Один фиг, просят посмотреть, может что найдешь... Посмотрел, внешних дефектов нет (неисправность-нет звука), спросил на форуме радиотехников, пишут- проверить унч и тд.. А где там унч )) Передо мной куча смд деталей, транзисторы, электролиты, несколько микросхем. И куда лезть и как проверять)) В инете схемы не нашел, только продажа таких магнитолл

Добавлено спустя 16 минут 18 секунд:
погуглил по ремонту магнитол.. Унч на тда7377, посмотрю даташит. Может найду все таки неисправность, надо учится, может когда пригодится)

[Антон80]

alexsuv781
А в магнитолах чаще всего и дохнет именно УНЧ. Обычно это самая большая микросхема на радиаторе или корпусе магнитолы. Иногда и две микросхемы.

[alexsuv781]

Дали вторую,запусную, магнитолу, со словами "Может что из двух одну соберешь") Может попробовать микросхему заменить?
