Все вопросы по подключению ЛЮБЫХ сигнализаций

[Йожык]

вот проблема... Посмотреть, помозговать. Ничего сложного

Поменять - еще проще

[melkiydnepr]

Добрый День.Подключил сигнализацию Mega110 все работает,замки и т.д....Проблема с сиреной,коричневый бросаю на красный(на сирене)черный на корпус,она работает постоянно на пол тона,и не реагирует ни на что!Что делать подскажите !!!Спасибо!

[Йожык]

Добрый День.Подключил сигнализацию Mega110 все работает,замки и т.д....Проблема с сиреной,коричневый бросаю на красный(на сирене)черный на корпус,она работает постоянно на пол тона,и не реагирует ни на что!Что делать подскажите !!!Спасибо!

Проверь напряжение на выходе на сирену - его там быть не должно, только в режиме тревоги.

[Gilmoire]

не срабатывает концевик, кроме как пальцем надавить на него...

вот проблема... Посмотреть, помозговать. Ничего сложного. Или не достает до него, или не попадает. Ручник вообще почему-то в водителю выгибается

все верно, к водителю, при полном опускании он едва касается концевика...а менять\наваривать\присверливать\прикручивать не хочется, пока что тумблерок справляется, т.к. при включенном автозапусе нужно выйти из машины при работающем двигателе, а авто с заведенным движком я никогда не оставлю без ручника...

[pix_l]

Приветствую.
Завалялась у меня сигналка APS 1500. Решил в гараж поставить для того, что бы дверным замком закрывать дверь в гараже (что бы не обходить гараж через огород, а выехал, ворота закрыл, жмакнул на брелок и шпингалет внутри гаража задвинулся). В итоге, сейчас раскинул провода, подсоединил лампочки, дал напряжение, щелкаю брелком - ставится и снимается нормально (судя по лампочкам), но вот как найти куда замок подключить - не пойму. Нашел инструкцию с распиновкой шлейфа, но не разберусь никак.

схема

в инструкции еще написано:

УСТАНОВКА ДОПОЛНИТЕЛЬНЫХ ЭЛЕКТРОПРИВОДОВ
Если автомобиль не оборудован центральным замком или электроприводами замков дверей, Вы можете установить дополнительные электроприводы и подсоединить их к системе следующим образом:
Подсоедините КОРИЧНЕВЫЙ/СИНИЙ и ЗЕЛЕНЫЙ/СИНИЙ провода к "земле".
Подсоедините ЖЕЛТЫЙ и КРАСНЫЙ/СИНИЙ провода к +12 постоянного тока через предохранитель.
Подсоедините ЧЕРНЫЙ/ЖЕЛТЫЙ провод к СИНЕМУ проводу отпирания электропривода.
Подсоедините ЗЕЛЕНЫЙ/ЖЕЛТЫЙ провод к ЗЕЛЕНОМУ проводу запирания электропривода.

но некоторых цветов нет в схеме и соответственно, может это не по этой схеме и писано.
Подскажите, как подключить замок.

[BORODA]

pix_l
Лови. Жёл/зел и жёл/син - линия замков. Кр/зел и кр/син - масса. Бел/зел и бел/син плюс.

[nesterenko]

Нужна инструкция к сигнализации Магнум 260. Стоит на ВАЗ-2110. Перестала закрывать замки.

[mrkid]

Есть сигналка Legendford 200. Хочу сделать блокировку стартера и бензонасоса (нужно ставить доп.реле). В сигналке есть встроенное реле. Интересно как она работает, потому что пробовал измерять её состояние при различных состояниях сигналки, в результате она всегда замкнута. Вопрос в чем: где лучше сделать разрыв проводов и какой именно провод от стартера разрывать? (красный?). Можно ли на доп. реле также посадить кнопку багажника с целью того, чтобы кнопка багажника работала только когда сигналка снята с охраны?

[BORODA]

Интересно как она работает, потому что пробовал измерять её состояние при различных состояниях сигналки, в результате она всегда замкнут

При вкл охране и вкл зажигания разомкнётся.

Можно ли на доп. реле также посадить кнопку багажника с целью того, чтобы кнопка багажника работала только когда сигналка снята с охраны?

А зачем? Есть же бело-синий провод, вот через него и замути отпирание багажника.

[Medved@790]

я отпишусь малеха.
купил я все-таки новый брелок на старлайн б9. сделал добро человеку и он мне в ответку - скинул ссылку на обьявление в родном городе за 900р., считайте прямиком с китая по себестоимости.
работает, рад, теперь берегу.

[mrkid]

При вкл охране и вкл зажигания разомкнётся.

пробовал, она всегда Н.З.

А зачем? Есть же бело-синий провод, вот через него и замути отпирание багажника.

это каким образом?

[BORODA]

пробовал, она всегда Н.З.

Значит что-то дохлое, или реле или сига.

это каким образом?

С помощью реле, каким-же ещё-то.

[ilgiz_ufa]

Сигналка досталась уже установленная с машиной TZ Томагавк 7010, на ней не были подключены концевик багажника, да и много проводов просто обрезаны и закручены. на Брелке постоянно горит значок "P", разобрал посмотрел он подключен на массу авто (не понимаю зачем, и обрывки этого же провода подключены к коричневому проводу были (видимо бывший авто владелец сам ставил сигналку, и не знал куда подключать сначала в одно место потом в другое)).
Ладно это отступление, вывел на багажник и потом остальным займусь.
А сейчас при постановке на охрану пищит 4 раза (будто не закрыто что — то). Читал в инете такое из-за того что ручник не поднят. Кинул на минус концевика ручника напрямую оранжево-фиолетовый провод, никакой реакции, вот думаю куда его подключать? Пожалуйста помогите.

[Medved@790]

Ладно это отступление, вывел на багажник и потом остальным займусь.

хоть одна масса есть, то

при постановке на охрану пищит 4 раза

[ilgiz_ufa]

Масса все есть, сегодня разберу активаторы отключу и попробую по новой подключить. С Основго разъема выходит два желтых провода, оба подключать или вообще их оставить. По схеме только один желтый?

[FarsH]

Здравствуйте, вот решил поставить сигналку с автозапуском. Но то ли я долбанутый то ли сани не едут )
Всеобщем сигнализация Tomahawk TZ-9030, Машина ваз 2107 инжектор.

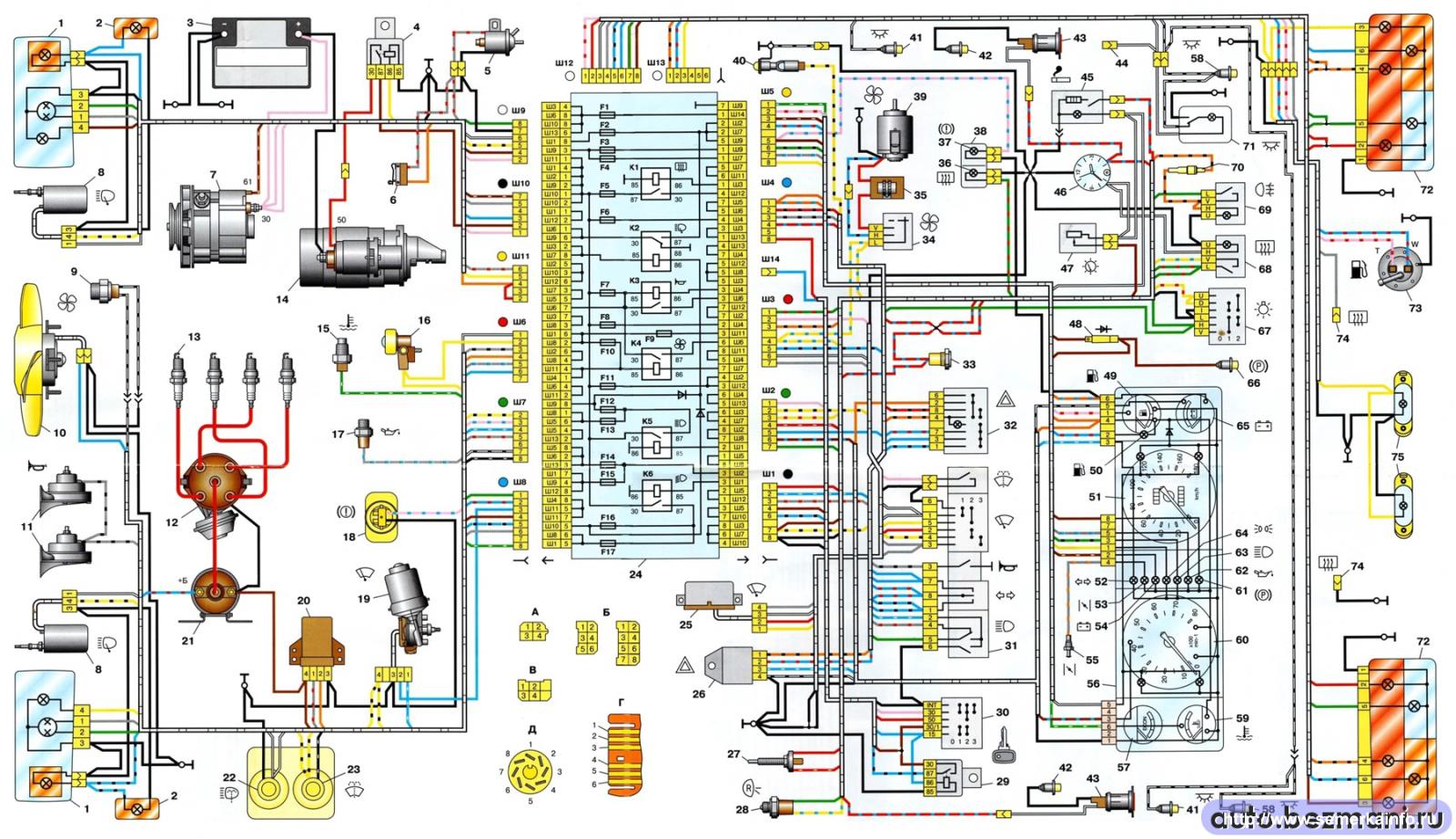

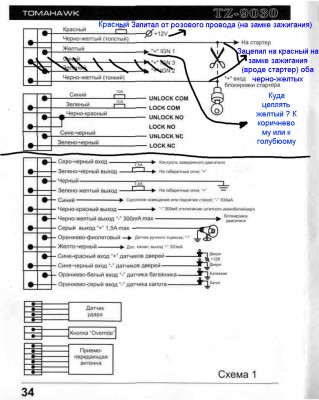

Вот скрины инструкций и схема электрооборудования.
Прошу если я где то ошибся поправить и ткнуть носом куда и зачем
Подскажите что куда цеплять и правильно ли я прицепил:

6 PIN (силовой)
1) красный + 12в ---- прицепил к розовому проводу (30 контакт замка) замка зажигания
2) Черно-желтый провод(толстый) + выход на стартер --- я так понял на красный(50 контакт замка) вместе с Черно-желтым (тонким)
3) Желтый + IGN ---- куда его цеплять ? я предполагаю, что либо к коричневому (30/1 контакт замка), или к голубым (15 контакт замка)
4 и 5 не нужны
6) Черно-желтый (тонкий) ------- также как и Черно-желтый провод(толстый) на красный (50 контакт замка)


14 PIN (основной)
1)Серо-черный провод - контроль заведенного двигателя ---- допустим к тахометру открываем приборку вижу 3 провда к тахометру - плюс, минус, и еще один )) куда цеплять ? Я думаю, что цепляться до панели приборов но даже примерно не знаю куда(
2)Тут все ясно к кнопке габаритов...
3)Тут все ясно к массе...
4)Тут все ясно к кнопке габаритов...
5)Пока подсветку ставить не буду, пока совсем не до неё ( не подключаю )
6)Куда этот провод цеплять ? Ведь у семерочки нет штатной охранной системы )) ( Предположительно не подключать)
7)Куда этот провод цеплять ?????
8)Это к сирене с этим все ясно
9)Тут прям вообще задумался. Мне тянуть провод до кнопки под ручником ? Я не лез туда но думаю она такого же смысла как и концевик дверей ? ( Можно ли не прицеплять данный провод ?
10)Не цеплять
11) вход плюса(+) тригерров дверей ( На концевиках нет плюса ) думаю его не куда не нужно
12) соединить со всеми концевиками дверей ?
13) к концевику багажника
14) к концевику капота

[FarsH]

Столько посещений и никто не подскажет(( хоть 1 проводок )

[BORODA]

FarsH
Блин, с такими познаниями в электрике ставить сигу с автозапуском.. Ну ладно, я напишу, что надо подключить, не вдаваясь.
Силовой пин сиги.
Красный - питание сиги - роз. или кор. замка.
Жёлт. сиги - 1IGN - син. или гол. замка.
Чёрн-ж толст. - стартер - красный замка

Основной пин.
серо-ч. сиги - контроль - тах на щитке, как ты пишешь, три вывода таха, плюс, минус, и сигнал, помечен цифрой 1. Вот к нему и подцепись.
Оранж.-фиол - ручник, на щитке либо кор., либо кор-син. Проверь.
Син-ч. сиги, двери. Бело-ч. провод в машине, его можно найти за левой решёткой динамика либо протянуться к водительскому.
зел-ч. и зел-ж. провода сиги - повороты, прямо за щитком бОльший пин из рулевой колонки, по его краям сдвоенные син. и син-ч. провода.
Всё остальное не нужно.

[bilbo]

Хочу сделать двухшаговое открытие дверей. Не пойму как. Какие активаторы нужны?


В книжке так нарисовано, т.е. двухпроводной привод в водительской двери...
А если 5ти проводной, то как подключить...
Ещё логика работы мне непонятна, в книжке написано что закрыватся будет по стандартному каналу, а открываться по дополнительному...
Белиберда...

[Cvolo4yzhka]

А если 5ти проводной, то как подключить...

просто подключаешь 2 провода - сини и зеленыйм вроде, остальные оставляешь в воздухе висеть
а логика, да, не совсем понятна.
чего написано про желто-синий провод, какие функции?

[bilbo]

Желт.син. допканал. В принципе почти все понял.

[bond2013]

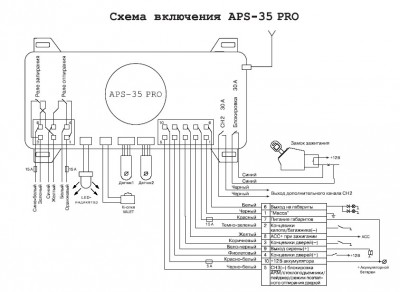

Купил сигу Sherif 35-PRO,до этого стоял Alligator,вчера с другом пытались поставить но не всё прошло удачно,на концевики ни как не выведем, и на цз.Провода брали с Alligator L300! По схеме не всё догоняем! Пожалуйста помогите,скажите чё куда подсоединяется!Сига нужна только для пищалки,габариты маргали,и для цз на 2 передние двери


Перенесено. Буйный

[bilbo]

Чуть выше написано что и главное куда именно подключать.

[bond2013]

Я ж написал,по схеме не догоняем! Не все такие умные как ты!

[bilbo]

bond2013

Силовой пин сиги.
Красный - питание сиги - роз. или кор. замка.
Жёлт. сиги - 1IGN - син. или гол. замка.
Чёрн-ж толст. - стартер - красный замка

Основной пин.
серо-ч. сиги - контроль - тах на щитке, как ты пишешь, три вывода таха, плюс, минус, и сигнал, помечен цифрой 1. Вот к нему и подцепись.
Оранж.-фиол - ручник, на щитке либо кор., либо кор-син. Проверь.
Син-ч. сиги, двери. Бело-ч. провод в машине, его можно найти за левой решёткой динамика либо протянуться к водительскому.
зел-ч. и зел-ж. провода сиги - повороты, прямо за щитком бОльший пин из рулевой колонки, по его краям сдвоенные син. и син-ч. провода.
Всё остальное не нужно.

И не догоняете?

У Вас Коричневый концевики, белый габариты.
