Доработка стеклоочистителя, регулировка паузы между взмахами

[Александр 06]

Впаял переменное сопротивление на 220 КОм между R4 и С2. Странно. Чем переменное сопротивление больше, тем взмах дворников чаще. При минимальном сопротивлении взмах стандартный, 1 в 4-5 секунд.
Попробовать R5?

[Mr_Ice]

Попробовать R5?

да попробуй

[Александр 06]

Впаял между R5 и С2. Изменений нет независимо от положения ручки переменного сопротивления.

[Mr_Ice]

Впаял между R5 и С2. Изменений нет независимо от положения ручки переменного сопротивления.

ну тогда осталось то немного r2, r3, и r1 попробуй их

[BORODA]

Александр 06
Попробуй так. Сначала в штатном включении увеличь ёмкость С2, чтобы пауза была максимальна, допустим 10сек. Потом подключи переменник между жёлтым проводом и правым выходом R4, т. е. параллельно С2. И ещё, у переменника используй все три вывода, т.е. средний выход соедини с правым либо левым выводом.

[гость]

... у переменника используй все три вывода, т.е. средний выход соедини с правым либо левым выводом.

Разве в данном случае это на что-то влияет?

[Александр 06]

Благодарю всех за участие! Вот как это реле переделывается:


отпаять одну ножку сопротивления R2 и припаять переменное сопротивление (одной ножкой к ножке R2, другой к тому месту на плате, откуда отпаяна ножка R2 (ножки переменного сопротивления - средняя и крайняя любая)) Получается следующее:

(сопротивление R2 я заменил на сопротивление номиналом 30 КОм для уменьшения минимальной паузы)

[Александр 06]

Напомню, плата в оригинале выглядит так:



Частоту взмахов дворников после перепайки не измерял, ориентировочно от 1 в 3-4 секунды до 1 в 30-35 секунд.

[sat]

Александр 06 все смонтировал как на в вашем отчете. Но есть одна проблема. Все работает но только когда двигатель не работет, как только заводишь машину. дворники начинают работь без остановки, не реагируя на изменение сопротивления. вчем подвох?

[Александр 06]

Sat, не знаю в чём дело, я монтировал и проверял на заглушённом двигателе. Попозже схожу, заведу и напишу, но вообще это не должно зависеть от того, работает двигатель или нет. Вернее, на заведённом двигателе дворники будут срабатывать чаще, засчёт работы генератора, но эта разница незаметна.

[Александр 06]

Чего-то машина не завелась и фары не горят. Завтра вечером отвечу.

[Александр 06]

Sat, у меня на заведённом двигателе реле дворников работает нормально. Вот только частота срабатывания резко увеличилась, я не ожидал. На заведённом двигателе у меня получилась частота от 1,5-2 сек. до 9-10, на заглушённом от 3-4 сек. до 30-35.
Буду менять переменное сопротивление с 220 КОм на 500 КОм, чтобы паузу увеличить, а то 9 сек. маловато.

[Александр 06]

Ещё вопрос ко всем. Прошу прощения за вопрос не в тему, можно как-то настроить, чтобы мне на e-mail приходило уведомление об ответах на мои сообщения здесь? Ещё раз извините, я в форумах не силён.

[Александр 06]

Перепаял переменное сопротивление с 220 КОм на 500 КОм, пауза увеличилась всего лишь на 5 сек. Странно. Решил поставить обратно родное сопротивление, чтобы максимальная пауза была более 14 сек. (на схеме R2), вначале работы я его заменил на R=30 КОм, чтобы минимальная пауза была не 4-5 сек, а 1-2. Напишу что получится завтра, наверно.

[Александр 06]

Родное сопротивление впаял на место. И вот что я заметил на ходу - со включенными фарами максимальная пауза 27 сек., с выключенными - 12 сек.

[kia2008]

Здраствуйте! Лазил в инете и случайно попал на ваш форум, очень заинтересовала данная тема и решил себе такое сделать. Разобрал старый телевизор отпаял резисторы на 30 Ком и переменный на 250 Ком. Снял родное реле но оно не регулируемое((( Пошол и купил на рынке Рс-514 и пришол довольный домой))) но не тут то было, оно не совсем такое как у Вас. Прочитал весь форум но такое еще не обсуждалось(( Ребята, кто понимает, какой резистор нужно отпаять, помогите пожалуйста с реле такого типа...

[Александр 06]

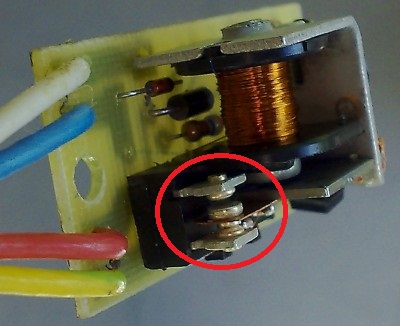

Kia2008, а Ваше реле случайно не биметаллическое? Посмотрите его в работе, если контакты, обведённые в кружке, периодически замыкаются-размыкаются, если реле щёлкает, то это реле биметаллическое, с ним ничего не получится.

[Витя]

Тут не хватает двух деталей.Камней.
На один положить,другим с силой накрыть..

[kia2008]

Kia2008, а Ваше реле случайно не биметаллическое? Посмотрите его в работе, если контакты, обведённые в кружке, периодически замыкаются-размыкаются, если реле щёлкает, то это реле биметаллическое, с ним ничего не получится.

В том то и дело, что "щелкает", но зачем тогда целая куча этих резисторов? Может какой-то один отвечает за периодичность срабатываня реле?

[Zayec]

Посмотрите его в работе, если контакты, обведённые в кружке, периодически замыкаются-размыкаются, если реле щёлкает, то это реле биметаллическое

На снимке имхо обычное электромагнитное реле.

но зачем тогда целая куча этих резисторов?

Там ещё и транзисторы есть. Если нарисуешь схему (это несложно с печатной платы), то вероятнее всего увидишь RC цепочку от которой зависит время. Увеличение сопротивления резистора в цепи заряда конденсатора увеличивает время срабатывания.

[Zayec]

kia2008
Между прочим схема Рс-514 содержит микросхему (поиск рулит!). Это точно у тя Рс-514 ?
А, разобрался - оказывается этих реле целая туча модификаций, а все под одним названием.

[Zayec]

kia2008
Марку транзисторов напиши, плз.

[kia2008]

Релюха точно РС 514 (по крайней мере так написано на крышке)
Транзисторы, тот который обведен красным ВС 547, а тот который синим ВС 337-40

[Zayec]

Даташит на транзисторы найти не удалось и честно говоря, терпения не хватило рисовать схему до конца.
Я бы попробовал начать с изменения резистора 1 кОм (второй сверху на верхнем снимке).

[kia2008]

Даташит на транзисторы найти не удалось и честно говоря, терпения не хватило рисовать схему до конца.

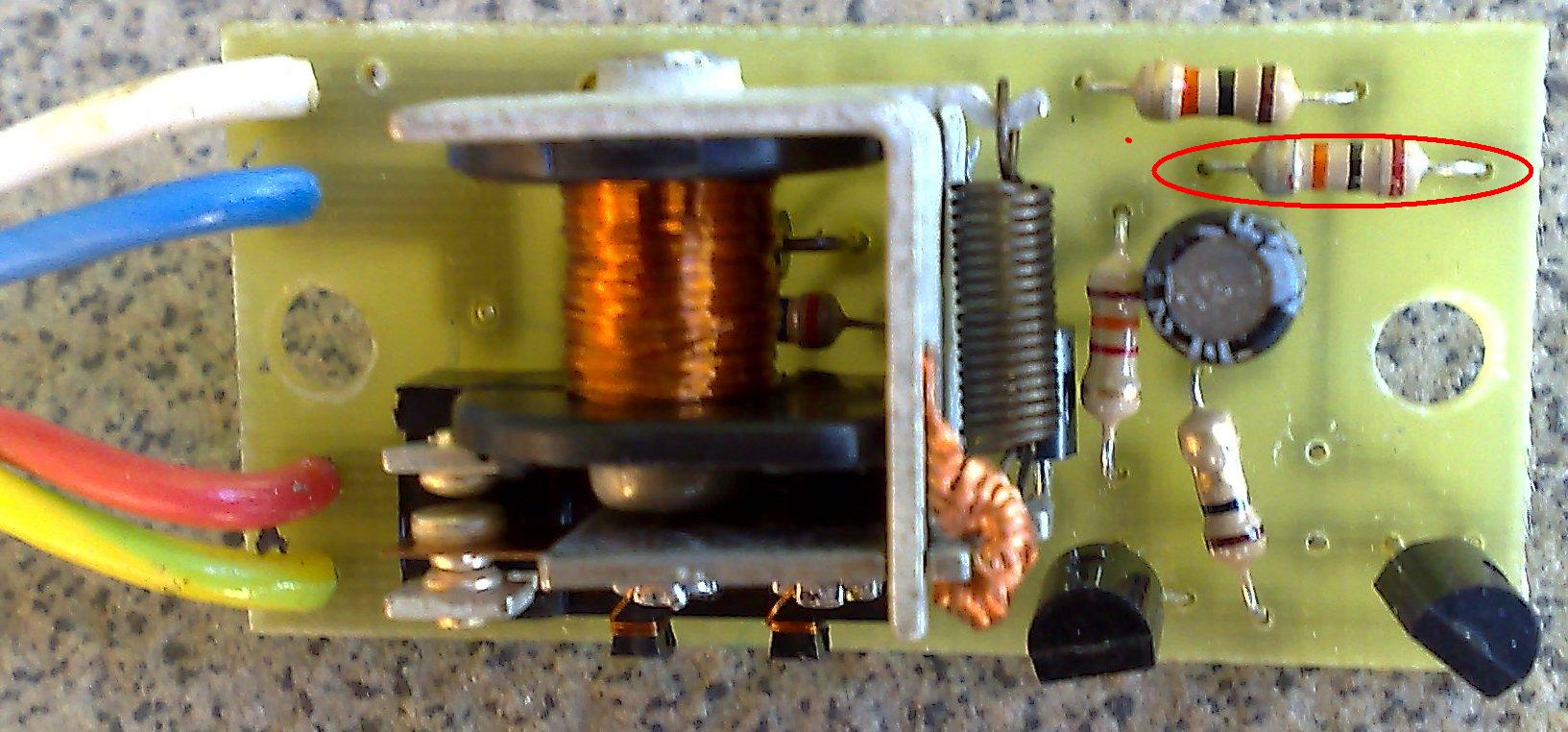

Пробовал нарисовать дома схему - получилось не очень... Судя по моей схеме, резистор который отвечает за время заряда конденсатора - этот (обведен на рисунке). Возможно я ошибаюсь...

Я бы попробовал начать с изменения резистора 1 кОм (второй сверху на верхнем снимке).

...Если я не ошибаюсь мы говорим об одном и том же Надеюсь это он и есть. Спасбо большое! Завтра может сделаю.
