Доработка стеклоочистителя, регулировка паузы между взмахами

[олежек]

kubas

я так понял что у тебя время "замкнутости" контактов маленькое , тобиш за это время мотор сам себя не подхватывает как описанно выше??? если так то наиболее вероятно необходимо еще подобрать сопротивление на котором написанно 272 если мне глазки не изменяют, 2,7 КОм, надо вместо него попробовать спаять подстроечное килоом на 10, и пробовать на машине уже добиваться стабильного запускания мотора дворников после щелчка реле, как только это удастся, измерить получившееся сопротивление и впаять вместо подстроечного постоянное с таким номиналом, или же оставить подстроечное но залить его на пример лаком для ногтей жены, дабы оно не разрегулировалось...

второе сопротивление по идее (плоховатая фотка, не все дорожки отчетливо различимы) отвечает за длительность удержания контактов реле в замкнутом состоянии, если у тебя именно в этом дело то надо попытаться сделать что я написал выше...

[kubas]

заработало,дело было все в пластинке которую прижимает катушка, ее немного подогнул и все стало отлично.! Спасибо за помощь!

[Zayec]

дело было все в пластинке которую прижимает катушка

называется ЯКОРЬ реле.

[олежек]

заработало,дело было все в пластинке которую прижимает катушка, ее немного подогнул и все стало отлично.!

т.е. реле элементарно не дотягивалось, а контакты не замыкались???? хахахаха а мы тут голову ломаем!!!

[kubas]

Теперь другая проблема!Пауза работае как надо,НО теперь с этим реле дворники когда ворачиваются в первоначальное положение,потом поднимаются еще на несколько см и только потом замирают!!! С этим что делать??

[олежек]

kubas

если ты не посмотрел еще контакты в нутри редутора дворников то надо бы это сделать, возможно они поздно размыкаются, тогда когда мотор уже уводит дворники с нижнего положения, это первое, второе если на стром реле, на биметаллическом такого не было, то возможно веновато отсутствие динамического тороможения в этом новом реле, как сделать его если потвердится данное предполоджение кину ссылкой и постараюсь объяснить...

[kubas]

Контакты посмотрел,зачистил,непомогло!
Значит надо делать динамическое торможение? как?

[олежек]

Значит надо делать динамическое торможение? как?

сильно вверх поднимаются щетки??? мож забить??

если все же не хочется забивать, то вотстатья , из неё поймеш принцип работы динамического торможения, сделать нужно по такому же принципу, но это только предположение...

вот схема

речь идет о сопротивлении между контактами разъема 1 и 3...

[>>D!mk@<<]

доброго времени суток ))
решил я себе сделать регулятор пауз стеклоочистителя,купил новое реле вскрыл а оно оказалось другое ( не такое как на сайте http://www.semerka.info/node/164 )
и собственно вопрос : какой резистор отвечает за время паузы,чтобы вместо него впаять переменный резистор
микросхема - к1055

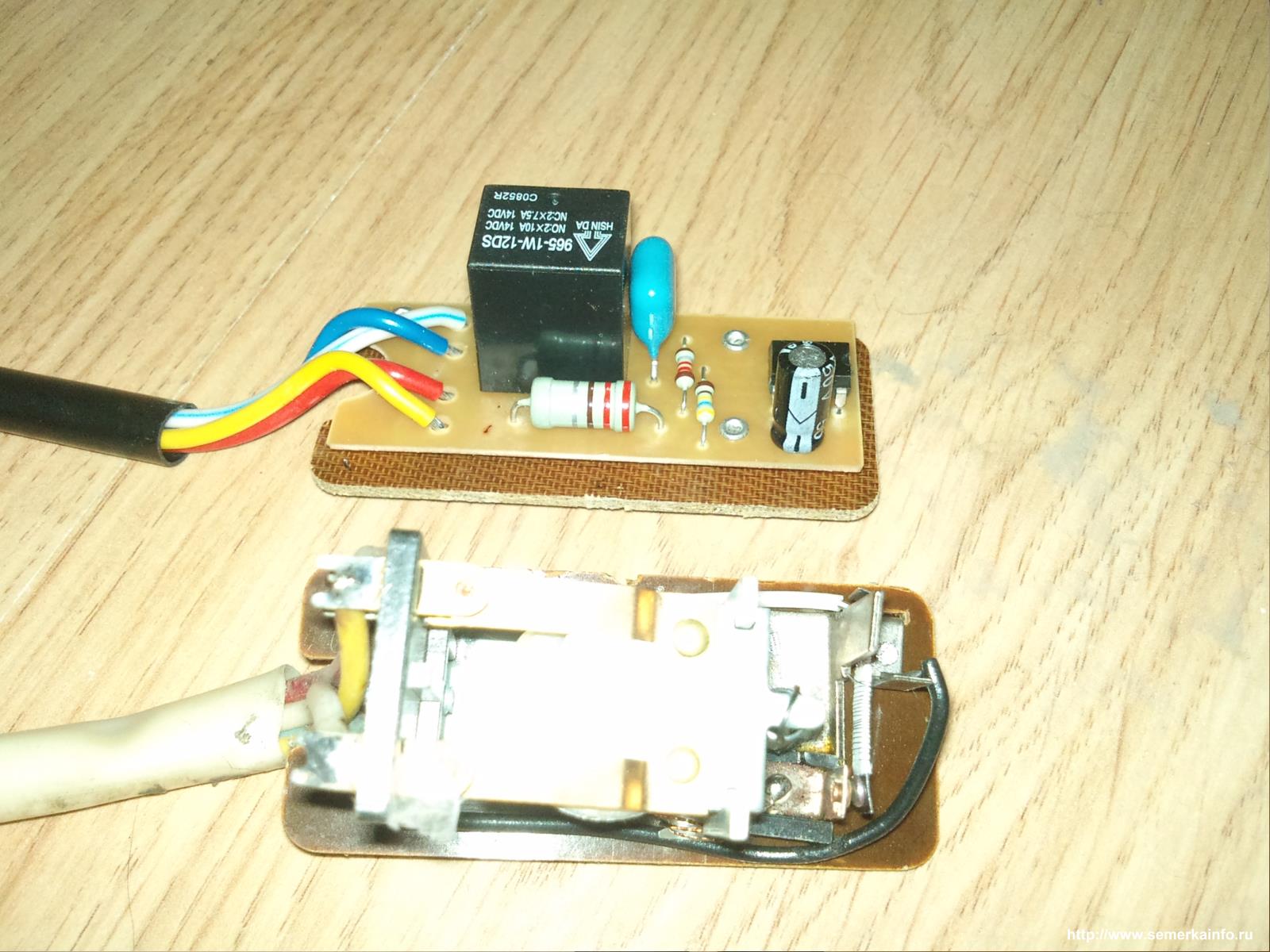

"внизу старое (родное) реле с ниткой накала,а верхнее то которое купил"

[Zayec]

микросхема - к1055

Какая из них?-
К1055ЕП2А

К1055ЕП4

К1055ХП1Р

К1055ХП2Р

К1055ХП2Т

КР1055ГП1Б

КР1055ГП2

КР1055ГП3Б

КР1055ХП1

КР1055ХП2

КР1055ХП4

КС1055ХП1

[олежек]

>>D!mk@<<

для начала высверли заклепки которыми держится монтажная плата, сфотографируй обратную сторону платы и сюда выложи...

[Zayec]

купил новое реле вскрыл а оно оказалось другое

Так и написано на упаковке (или на корпусе)- реле "ДРУГОЕ" ?
Или всё же есть название, тип, маркировка, ТУ...
Можно ведь поиск схемы начинать не только с высверливания заклёпок и рисования с печатной платы. Вдруг есть хоть малый шанс отыскать по названию?

[>>D!mk@<<]

Zayec
ни какая из перечисленных , а вот эта к1055 гп5р
олежек

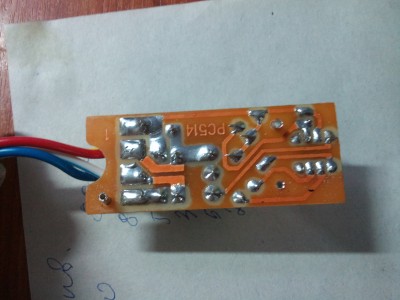

вот фотка
Zayec
другое всмысле не такое как на сайте! я же пояснил
а маркировка на нём - РС514 и других надписей кроме "сделано в россии" нет

[олежек]

>>D!mk@<<

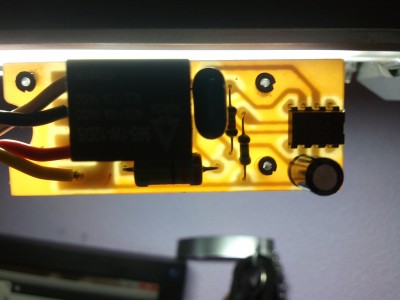

если не сложно то первую фотку что бы видно было сверху как стоят все детали, а не под углом как ты первый раз сделал...

[>>D!mk@<<]

нивапрос

[>>D!mk@<<]

могу ещё вот так

[олежек]

>>D!mk@<<

итак, судя по всему это все та же ранее озвученная MC33197 где то на неё я уже выкладывал даташит если мне память не изменяет

вот сам даташит

[>>D!mk@<<]

так Евген долго рыл справочники, в итоге нашел что это вроде аналог мотороловской специализированной микросхемы MC33197 именно для дворников...
используя её можно реализовать и паузу и насколько я понял пару взмахов при прызгании на стекло...

теперича, если шариш в электронике то думаю схемы тебе будет достаточно, если нет то прийдется сложнее, лучше найти соображающего человека, что касается твоих вопросов, за паузу согласно схеме из даташита отвечает сопротивление R3



опять таки фирма моторолла советует четкие значения, из схемы видно что они равны от 1,5 до 22 КОм, сопротивление которое стоит выпаивать у тебя на плате находится справа от микросхемы, что касается того сопротивления что ты привел на фото, не достаточно его внешнего вида, сзади на крышке переменного сопротивления есть его значение, именно его и нужно привести...



теперича, что бы использовать полноценно её возможности а так же для людей которые захотят повторить данное реле, привожу типовую схему из даташита



надеюсь что полностью ответил на вопросы

з.ы. захотелось и себе такое, из за брызгалки

з.ы.ы. забыл цоколевку для тех кому понадобится



евген к стати от куда оно не из десятки ли???

а как взмахи реализовать? подключить + мотора омывателя к 4ой / W/W ноге микросхемы через резюк в 4,7Ком?в моём случае эта нога пустая
если да то хватит ли 3Ком,а то из 1ого резистора в магазин переться в лом

[олежек]

а как взмахи реализовать? подключить + мотора омывателя к 4ой / W/W ноге микросхемы через резюк в 4,7Ком?

вроде да...

[олежек]

если да то хватит ли 3Ком,а то из 1ого резистора в магазин переться в лом

лучше придерживаться даташита, ИМХО...

[>>D!mk@<<]

сделал я всё по схеме

и толку нет вообще...
после нажатия на брызгалку двоники молчат
привключении первого положения дворников.паузы нет вообще
как только я не крутил регулятор ,пауза так и не появилась
ктонить сможет объяснить почему так?

[олежек]

>>D!mk@<<

давай сначала с паузой, измерь сопротилвние того R1 вместо которого паяеш переменник??

или оно 4,7 кОм, как написанно???

[>>D!mk@<<]

R1 был 4,7Ком,я его припаял на 5ую ногу микросхемы а второй конец резистора пошёл на +матора омывателя
с резистором 4,7Ком пауза была около 3х секунд
вторую фотку подредактировал

[олежек]

>>D!mk@<<

ты не перепутал концы на переменнике?? может быть у тебя сейчас получается полное сопротивление вместе с переменником в качестве постоянного??? все 21,5 кОм???

нет ну просто если с ним работает, то крутя переменик в любом случае ты поал бы на 4,7кОм и оно бы запустилось...

[>>D!mk@<<]

не перепутал.пременник я крутил по разному и максимальное сопротивление ставил и в минимальное,результат один и тот же дворники маслают без остановки ((
мож микросхема гикнулась.... мож перегрел я её када резистор припаивал?
хотя паяльник у меня не сильно мощный ватт так 50 примерно
