А ещё парсонс !!Надо "+" взять от предохранительной коробки на датчики омывателя и охлаждающей жидкости!??Откуда лучше всего взять и какой предохранитель туда ставить 5 или 10 Ампер??

по принципу контрольки тормозухи.........просто провода протяни к датчикам и от них на минус, если на приборке контрольки сидит на плюсе.

Датчик тоже нужно запитать!!Вот мне и нужен + чтобы он был от зажигания???Откуда лучше!!На Прикуриватель же постоянно + подаётся или он тоже от зажигания???

а зачем? неуШто не сообразить?
от лампы(+) к бачку, от бачка на массу.........врубился надеюсь......?
и тама не датчики, а обычные контакты с поплавком

[Turkish777]

Господа, доброго времени суток....вот не могу подкл датчик скорости....
Купил датчик, фишк уна датчик...
проложил провода...подключил...не работает О_о ............
Подскажите можт я подцепил что не правильно.....
Контакты датчика Первый-Плюс Второй-Сигнал Третий-Минус(помоему так........
Шо делать то? Хелп ми плиз

[spase123]

Господа, доброго времени суток....вот не могу подкл датчик скорости....
Купил датчик, фишк уна датчик...
проложил провода...подключил...не работает О_о ............
Подскажите можт я подцепил что не правильно.....
Контакты датчика Первый-Плюс Второй-Сигнал Третий-Минус(помоему так........
Шо делать то? Хелп ми плиз

http://www.semerka.info/forum/viewtopic ... &start=150

Там где то по середине картинка с распиновкой назначения выводов датчика скорости!!

[spase123]

А ещё парсонс !!Надо "+" взять от предохранительной коробки на датчики омывателя и охлаждающей жидкости!??Откуда лучше всего взять и какой предохранитель туда ставить 5 или 10 Ампер??

по принципу контрольки тормозухи.........просто провода протяни к датчикам и от них на минус, если на приборке контрольки сидит на плюсе.

Датчик тоже нужно запитать!!Вот мне и нужен + чтобы он был от зажигания???Откуда лучше!!На Прикуриватель же постоянно + подаётся или он тоже от зажигания???

а зачем? неуШто не сообразить?
от лампы(+) к бачку, от бачка на массу.........врубился надеюсь......?
и тама не датчики, а обычные контакты с поплавком

Там короче в колодке XP4 лампочки и сидят на минусе!!!Т.е. с датчика на них подавать надо минус, а чтобы это всё работало надо датчик тоже запитать!!Вот мне и нужго взять откуда то плюс чтобы он был от зажигания???Может быть от стеклоочистителя заднего стекла он у меня тока от зажигания работает??

[Turkish777]

Господа, доброго времени суток....вот не могу подкл датчик скорости....
Купил датчик, фишк уна датчик...
проложил провода...подключил...не работает О_о ............
Подскажите можт я подцепил что не правильно.....
Контакты датчика Первый-Плюс Второй-Сигнал Третий-Минус(помоему так........
Шо делать то? Хелп ми плиз

http://www.semerka.info/forum/viewtopic ... &start=150

Там где то по середине картинка с распиновкой назначения выводов датчика скорости!!

Да я питание дал правильно на датчик....запитал плюс и дал минус.....а куда от датчика сигнальный провод вести? я подводил на разные клеммы и нихрена....(панель 603801)
надо давать питание на спидометр ? О_о

[spase123]

И там можно не задействовать в xp1 12 разъём!!Оказывется и без него у мну гена запускается!!Косяк был в неправельном соеденениии контактов!!!)))

[spase123]

Да я питание дал правильно на датчик....запитал плюс и дал минус.....а куда от датчика сигнальный провод вести? я подводил на разные клеммы и нихрена....(панель 603801)
надо давать питание на спидометр ? О_о

У тя чё вот такая приборка что ли?))
http://forum.azlk-team.ru/index.php?topic=35961.0

Блин тогда хрен знает!!Поидеее сигнал с датчика на моей приборке подключается к входу спидометра!!Там 4 входа и нужен тот который так и называется"вход спидометра"!!!А ты чё не запитал спидометр???Я когда покупал свою приборку б\у мужик мне штекеры от волговской проводки дал вместе с кусками проводки он тупо их срезал с волговской проводки и там из 4-х выводов спидометра были задействованы 3!!Там короче такая трабла: там есть вход на массу его к общей массе приборки, есть питающей "+" его на общий плюс приборки и вход спидометра на него как раз и нужен провод с датчика скорости!!!Я эти выводы спидометра в штекере даже трогать не стал так их и оставил и подключил в штекер тока вывод с датчика скорости!!!

[Turkish777]

Приборка такая,дай пожалуйста номера клемм к которым подкл контакты.....я подкл, вроде правильно, но хочется сделать как у тебя попробовать....

[spase123]

На 11 странице найди мой пост там "Ваз2104i" и "Газ3110" это распиновка выводов моей приборки старой и волговской которая владимирская!!!А на этой странице под названием "Переходник" я выложил как скрещивал эти 2 приборки(окончательный вариант).Эти 3 документа в формате .docx и открываются Ms Word 2007!!Скачай их и сравнивай со своей!!!

Приборки разные не факт что моя схема подойдёт к твоей приборке но попытка не пытка))Тока не спали свою приборку)

[spase123]

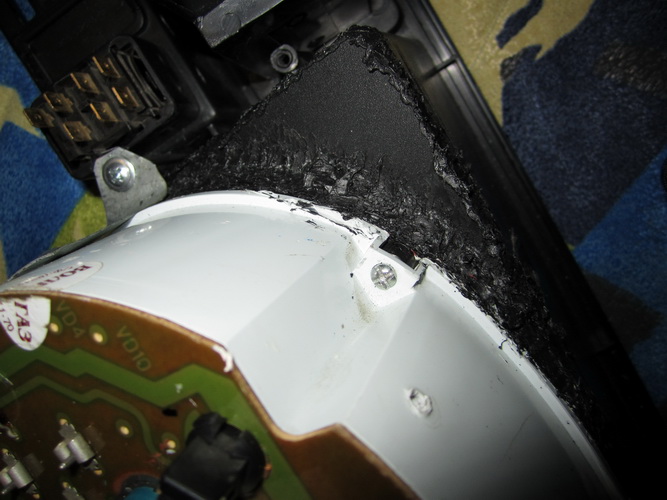

После пайки вот что вышло)

[parsons]

Там короче в колодке XP4 лампочки и сидят на минусе!!!Т.е. с датчика на них подавать надо минус, а чтобы это всё работало надо датчик тоже запитать!!Вот мне и нужго взять откуда то плюс чтобы он был от зажигания???Может быть от стеклоочистителя заднего стекла он у меня тока от зажигания работает??

путаешь батенька!
в колодке XP4 у тя 2 лампочки и сидят на +, судя по твоим фото приборки. так что тяни провода к бачкам, а от них на массу.

[parsons]

После пайки вот что вышло)

нормалек!
ток лучше было б купить новую облицовку(150 рэ) и к ней паять.......

[spase123]

Там короче в колодке XP4 лампочки и сидят на минусе!!!Т.е. с датчика на них подавать надо минус, а чтобы это всё работало надо датчик тоже запитать!!Вот мне и нужго взять откуда то плюс чтобы он был от зажигания???Может быть от стеклоочистителя заднего стекла он у меня тока от зажигания работает??

путаешь батенька!
в колодке XP4 у тя 2 лампочки и сидят на +, судя по твоим фото приборки. так что тяни провода к бачкам, а от них на массу.

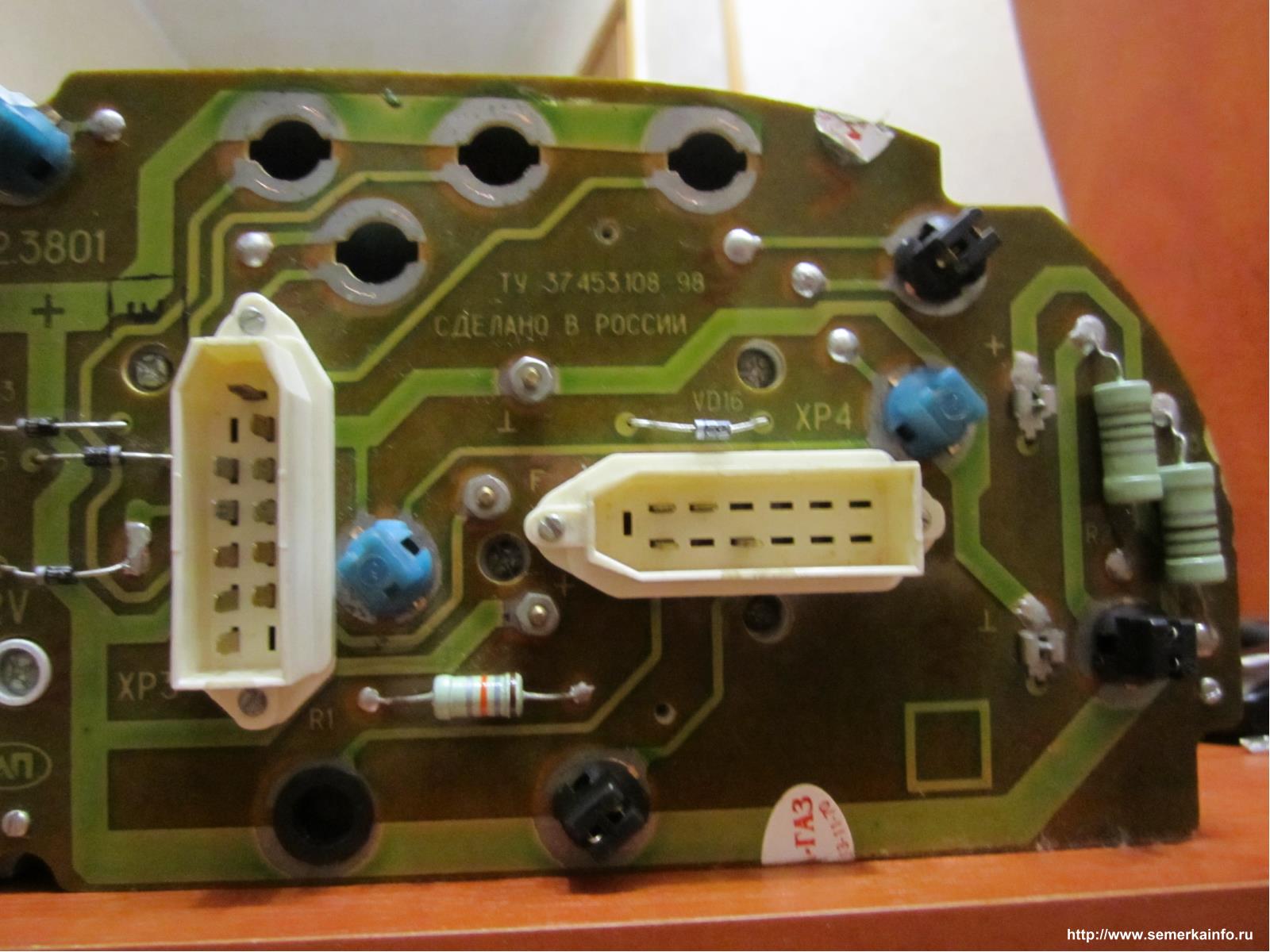

Дак на них с датчика подводится минус????!!!Там толстая дорожка это же общий плюс, а тонкие дорожки идущие в xp4 это минусовые дорожки же?!)


8-Контрольная лампа уровня охлаждающей жидкости (-)
10-Контрольная лампа уровня омывающей жидкости (-)


Кстати у мну уже собрана цепь: с датчиков по 1 проводу в кприборке у другие 2 запитаны в один провод и в дальнейшем будут запитаны от како го нить "+"!!Кстати лампочка работает я проверял)

Кстати а может быть проканает как ты говоришь!!У меня раньше эти датчики так и запитаны были, но чё то я полазил по этому форуму и там сказали что лучше так не делать а то коротыш!!И тогда лампочка загоралась вроде когда мало ОЖ было!!

[spase123]

После пайки вот что вышло)

нормалек!
ток лучше было б купить новую облицовку(150 рэ) и к ней паять.......

ты хотел сказать 500 рэ)

[parsons]

Дак на них с датчика подводится минус????!!!Там толстая дорожка это же общий плюс, а тонкие дорожки идущие в xp4 это минусовые дорожки же?!
Кстати у мну уже собрана цепь: с датчиков по 1 проводу в кприборке у другие 2 запитаны в один провод и в дальнейшем будут запитаны от како го нить "+"!!Кстати лампочка работает я проверял)

ДА!
да нах те +, если лампочки УЖЕ на + сидят!!!!!!!! дай им "-" и они будут гореть.

После пайки вот что вышло)

нормалек!
ток лучше было б купить новую облицовку(150 рэ) и к ней паять.......

ты хотел сказать 500 рэ)

я купил в магазе за 150.......... , без лишних деталек, одна облицовка.

[spase123]

вот тормоз!!!!!!! ручник сними........
да нах те +, если лампочки УЖЕ на + сидят!!!!!!!! дай им "-" и они будут гореть.

ну чё то я недогоняю на лампочку подводится с датчика "-", здесь базару нет, а вот как датчик будет работать если 1 контакт на массу а второй к приборке??Или при низком значении поплавок в датчики опуститься и замкнёт 2 контакта т.е "-" с массы и контакт приборки и подаст на приборку "-"сигнал ??Верняк??И лампочка зажжётся??

[spase123]

а зачем? неуШто не сообразить?
от лампы(+) к бачку, от бачка на массу.........врубился надеюсь......?
и тама не датчики, а обычные контакты с поплавком

Всё сделал как ты сказал)))Внатуре работает!!Раньше у мну так же было запитано но я чё то пошуршал на этом форуме и было написано что так плохо будет и я всё переделал))

[parsons]

а зачем? неуШто не сообразить?
от лампы(+) к бачку, от бачка на массу.........врубился надеюсь......?
и тама не датчики, а обычные контакты с поплавком

Всё сделал как ты сказал)))Внатуре работает!!Раньше у мну так же было запитано но я чё то пошуршал на этом форуме и было написано что так плохо будет и я всё переделал))

я ж те еще раньше говорил - глянь схему подключения контрольки тормозухи...............

[spase123]

а зачем? неуШто не сообразить?
от лампы(+) к бачку, от бачка на массу.........врубился надеюсь......?
и тама не датчики, а обычные контакты с поплавком

Всё сделал как ты сказал)))Внатуре работает!!Раньше у мну так же было запитано но я чё то пошуршал на этом форуме и было написано что так плохо будет и я всё переделал))

я ж те еще раньше говорил - глянь схему подключения контрольки тормозухи...............

Чёто с датчиком тормозухи нето!!Горит лампочка тормозухи вместе с лампочкой ручника, ручник опускаю на своё место после чего лампочки не горят!!Откручиваю датчик с бачка тормозухи и лампочка ьормозухи сама по себе горит без лампочки ручника!!Такое стало как подсоеденил провод с диодом , те подсоеденил "+" конец провода с диодом к штатной проводке а "-" конец провода с диодом к проводу ручника!!Лампочка Бороды снова загорается с ручником , только вот вместе стала загораться и лампочка тормозухи((А на бачёк тормозухи подходит 2 провода и оба "-" я контролькой проверял, может я не туда запитался???Куда нужно запитаться если смотреть на двогло с о стороны водительской двери к какому проводу ты подсоеденялся??

[parsons]

Чёто с датчиком тормозухи нето!!Горит лампочка тормозухи вместе с лампочкой ручника, ручник опускаю на своё место после чего лампочки не горят!!Откручиваю датчик с бачка тормозухи и лампочка ьормозухи сама по себе горит без лампочки ручника!!Такое стало как подсоеденил провод с диодом , те подсоеденил "+" конец провода с диодом к штатной проводке а "-" конец провода с диодом к проводу ручника!!Лампочка Бороды снова загорается с ручником , только вот вместе стала загораться и лампочка тормозухи((А на бачёк тормозухи подходит 2 провода и оба "-" я контролькой проверял, может я не туда запитался???Куда нужно запитаться если смотреть на двогло с о стороны водительской двери к какому проводу ты подсоеденялся??

как говорят - учите матчасть!
а должно быть наоборот?
и зачем подсоединил провод с диодом? я вАще не понял что-куда-зачем подсоединял лишние провода...........
и причем тут ручник-тормозуха?

[spase123]

как говорят - учите матчасть!
а должно быть наоборот?
и зачем подсоединил провод с диодом? я вАще не понял что-куда-зачем подсоединял лишние провода...........
и причем тут ручник-тормозуха?

А у тя так же загорается вместе лампочка ручника и тормозухи?
Если провод с диодом не подсоеденить на бороде лампочка ручника получица не задействована)))

[parsons]

А у тя так же загорается вместе лампочка ручника и тормозухи?
Если провод с диодом не подсоеденить на бороде лампочка ручника получица не задействована)))

так же и у ВСЕХ загорается вместе лампочка ручника и тормозухи..............я ничего лишнего не подключал. из косы к новой приборке тормозуху к тормозухе, а ручник параллельным доп проводом к ручнику на приборке( там же две контрольки), без диодов. диод для развязки стоит в самой приборке. терь ставишь ручник - загораются 3 (+борода) контрольки - стоп, тормозуха и ручник. опустишь датчик тормозухи - стоп, тормозуха и на бороде. а в родной то приборке одна контролька...............

[spase123]

Значит у меня так же)))А у меня если диод не ставить то коротыш !!!Поэтому без диода ни-ни)

[inAngel]

вот такое делаю

[Андрюха734]

Парни такой вопрос, извините малость не в тему, приборку от 2109 можно вогнать в классику? У кого то есть опыт установки?
