Доработка стеклоочистителя, регулировка паузы между взмахами

В данном разделе делимся своими полезными доработками, обсуждем статьи по доработке классики, опубликованных на сайте, предлагаем свои для публикации :) Добро пожаловать.
BORODA
Модератор
Модератор
Сообщения: 2851
Зарегистрирован: Ср июл 28, 2010 17:22:14
Модель авто: ВАЗ 2107 (Электропакет)
Тип двигателя: Инжекторный
Откуда: Сыктывкар
Благодарил (а): 103 раза
Поблагодарили: 371 раз

Re: Доработка стеклоочистителя

Непрочитанное сообщение BORODA » Пт июн 03, 2011 13:07:27

ИванБонд писал(а): Можно ли уменьшить время замыкания?
Подбирай R1.
ИванБонд писал(а):А нужно от 1-й до 8-10 сек. Можно ли это скорректировать?
Подбирай С1.

Аватара пользователя
ИванБонд
Автолюбитель
Автолюбитель
Сообщения: 26
Зарегистрирован: Пн май 23, 2011 13:24:07
Модель авто: Honda HR-V
Откуда: Владивосток
Благодарил (а): 2 раза

Re: Доработка стеклоочистителя

Непрочитанное сообщение ИванБонд » Вс июн 05, 2011 4:11:55

Спасибо, BORODA !

Со временем подачи напряжения разобрался! Теперь мучаю конденсатор.

BORODA
Модератор
Модератор
Сообщения: 2851
Зарегистрирован: Ср июл 28, 2010 17:22:14
Модель авто: ВАЗ 2107 (Электропакет)
Тип двигателя: Инжекторный
Откуда: Сыктывкар
Благодарил (а): 103 раза
Поблагодарили: 371 раз

Re: Доработка стеклоочистителя

Непрочитанное сообщение BORODA » Пн июн 06, 2011 5:53:04

ИванБонд
На здоровье))) :beer2:

Аватара пользователя
олежек
Прописан на semerka.info
Сообщения: 14347
Зарегистрирован: Вт окт 21, 2008 7:43:05
Модель авто: ваз 217030 (люкс), ваз 21074-20 инж. (теперь у отца, почти со всеми доработками).
Тип двигателя: Инжекторный
Откуда: г. Таганрог
Благодарил (а): 386 раз
Поблагодарили: 844 раза

Re: Доработка стеклоочистителя

Непрочитанное сообщение олежек » Пн июн 06, 2011 6:26:50

ИванБонд писал(а):Спасибо, BORODA !
кнопка такая, BORODA дело говорит...

Аватара пользователя
ИванБонд
Автолюбитель
Автолюбитель
Сообщения: 26
Зарегистрирован: Пн май 23, 2011 13:24:07
Модель авто: Honda HR-V
Откуда: Владивосток
Благодарил (а): 2 раза

Re: Доработка стеклоочистителя

Непрочитанное сообщение ИванБонд » Чт июн 09, 2011 10:36:34

Доброго времени суток!
Сегодня опробовал систему на машине. Заработала, а потом дврники стали недоходить до конца почему-то. Разбираюсь в чём дело.
Всем еще раз огромное спасибо за помощь! :clap2:
Как отблагодарить вас или чем помочь?

Аватара пользователя
олежек
Прописан на semerka.info
Сообщения: 14347
Зарегистрирован: Вт окт 21, 2008 7:43:05
Модель авто: ваз 217030 (люкс), ваз 21074-20 инж. (теперь у отца, почти со всеми доработками).
Тип двигателя: Инжекторный
Откуда: г. Таганрог
Благодарил (а): 386 раз
Поблагодарили: 844 раза

Re: Доработка стеклоочистителя

Непрочитанное сообщение олежек » Чт июн 09, 2011 14:02:02

ИванБонд писал(а): Заработала, а потом дврники стали недоходить до конца почему-то.
а что значит не доходить, в паркинг??? поднимаются выше паковочного состояния???
ИванБонд писал(а):Как отблагодарить вас
скажу за себя, ты уже это сделал...
ИванБонд писал(а):или чем помочь?
мы ведь даже не знаем что ты можешь :i :whistlin: и от куда, но это так тема для курилки...

Аватара пользователя
ИванБонд
Автолюбитель
Автолюбитель
Сообщения: 26
Зарегистрирован: Пн май 23, 2011 13:24:07
Модель авто: Honda HR-V
Откуда: Владивосток
Благодарил (а): 2 раза

Re: Доработка стеклоочистителя

Непрочитанное сообщение ИванБонд » Пт июн 10, 2011 2:41:12

Да, останавливались выше, чем нужно. Это было, когда проверял на незаведенной машине. Завел, всё нормально. Но не думаю, что так сел аккумулятор, т.к. он новый, не подделка, Корея. И завелась машина бодро. Буду проверять дальше, уже в рабочем режиме. Тем более у нас начался сезон дождей.

Аватара пользователя
олежек
Прописан на semerka.info
Сообщения: 14347
Зарегистрирован: Вт окт 21, 2008 7:43:05
Модель авто: ваз 217030 (люкс), ваз 21074-20 инж. (теперь у отца, почти со всеми доработками).
Тип двигателя: Инжекторный
Откуда: г. Таганрог
Благодарил (а): 386 раз
Поблагодарили: 844 раза

Re: Доработка стеклоочистителя

Непрочитанное сообщение олежек » Пт июн 10, 2011 6:56:49

ИванБонд писал(а):Да, останавливались выше, чем нужно
если выше то либо контакты парковки не отрегулированы что вряд учитывая что с родным реле все работает нормально, либо длинный импульс запуска хотя тоже чет сильно сомневаюсь, в общем надо бы действительно понаблюдать...

BORODA
Модератор
Модератор
Сообщения: 2851
Зарегистрирован: Ср июл 28, 2010 17:22:14
Модель авто: ВАЗ 2107 (Электропакет)
Тип двигателя: Инжекторный
Откуда: Сыктывкар
Благодарил (а): 103 раза
Поблагодарили: 371 раз

Re: Доработка стеклоочистителя

Непрочитанное сообщение BORODA » Пт июн 10, 2011 7:03:57

олежек
Сейчас парковочные контакты в прерывистом режиме вообще не работают, т.е. наполовину, торможения нет.

Аватара пользователя
олежек
Прописан на semerka.info
Сообщения: 14347
Зарегистрирован: Вт окт 21, 2008 7:43:05
Модель авто: ваз 217030 (люкс), ваз 21074-20 инж. (теперь у отца, почти со всеми доработками).
Тип двигателя: Инжекторный
Откуда: г. Таганрог
Благодарил (а): 386 раз
Поблагодарили: 844 раза

Re: Доработка стеклоочистителя

Непрочитанное сообщение олежек » Пт июн 10, 2011 7:10:38

BORODA писал(а):Сейчас парковочные контакты в прерывистом режиме вообще не работают, т.е. наполовину, торможения нет.
не совсем понял почему???, потому что не знаю как на данный момент ИванБонд сделал подключение реле, ведь реализовать его тоже можно, да и не сильно разбирался если честно в схеме хонды :i
но если действительно так, то тогда объяснимо почему они немного выше поднимаются, но опять же могу ошибаться...

Аватара пользователя
ИванБонд
Автолюбитель
Автолюбитель
Сообщения: 26
Зарегистрирован: Пн май 23, 2011 13:24:07
Модель авто: Honda HR-V
Откуда: Владивосток
Благодарил (а): 2 раза

Re: Доработка стеклоочистителя

Непрочитанное сообщение ИванБонд » Пн июн 13, 2011 12:36:18

Всем доброго времени суток!
Всё, наконец свершилось и заработало. Расскажу как. Оставил родное реле и схему, а пауза регулируется собранной схемой, реле (собраной схемы) размыкае-замыкает питание на основную в прерывистом режиме. Т.е. получается, что как будто прерывистый режим включил - выключил. Щетки доходят куда нужно, пауза регулируется. :thumbsup:

Всем спаибо за помощь и участие!!! :clap2: :clap2: :clap2:

BORODA
Модератор
Модератор
Сообщения: 2851
Зарегистрирован: Ср июл 28, 2010 17:22:14
Модель авто: ВАЗ 2107 (Электропакет)
Тип двигателя: Инжекторный
Откуда: Сыктывкар
Благодарил (а): 103 раза
Поблагодарили: 371 раз

Re: Доработка стеклоочистителя

Непрочитанное сообщение BORODA » Пн июн 13, 2011 15:49:32

ИванБонд
Ну и хорошо, что всё заработало! Схема значит немного "упрощённая" была. :beer2:

Аватара пользователя
олежек
Прописан на semerka.info
Сообщения: 14347
Зарегистрирован: Вт окт 21, 2008 7:43:05
Модель авто: ваз 217030 (люкс), ваз 21074-20 инж. (теперь у отца, почти со всеми доработками).
Тип двигателя: Инжекторный
Откуда: г. Таганрог
Благодарил (а): 386 раз
Поблагодарили: 844 раза

Re: Доработка стеклоочистителя

Непрочитанное сообщение олежек » Вт июн 14, 2011 7:38:27

ИванБонд писал(а):Всё, наконец свершилось и заработало. Расскажу как. Оставил родное реле и схему, а пауза регулируется собранной схемой, реле (собраной схемы) размыкае-замыкает питание на основную в прерывистом режиме. Т.е. получается, что как будто прерывистый режим включил - выключил. Щетки доходят куда нужно, пауза регулируется.
круть!!!! молодца!!! чет даже до нахлобучки на штатную схему я и не додумался!!! :hmmm: :thumbsup: если я правильно понял...

Radon55
Автолюбитель
Автолюбитель
Сообщения: 22
Зарегистрирован: Вт дек 28, 2010 5:16:09
Модель авто: Ваз-21074, 2005 г.в., карбюратор, ГБО
Откуда: Омск
Благодарил (а): 1 раз
Поблагодарили: 1 раз

Re: Доработка стеклоочистителя

Непрочитанное сообщение Radon55 » Ср июн 15, 2011 5:52:32

сага писал(а):
kia2008 писал(а):Это реле, еще до переделки, ставил на свою машинку)) работало нормально с паузой в 4 сек.
После того как перепаял реле слышно как срабатывает но дворники начали работать без паузы.
Ничего не могу понять, ведь реле работает, а что тогда с дворниками??? :wacko:
Может нужно на его машине попробовать?
Сегодня поставил на семерку такую же доработку , проблема возникла такая же . Ставлю электромеханическое реле все работает, а с доработанным электронным дворники работают в непрерывном режиме. При работе проверил пробником , на синий провод идет наводка. Потратил 2 часа пока дошел до проблемы. На редукторе стеклоочистителя стоит эксцентрик который размыкает контакт( на фото чуть выше видны и эксцентрик и контактная пластина), а у меня этот контакт размыкался не полностью,то есть падения напряжения для выключения при механике вполне хватало, а при электронном нет. Исправляется проблема подгибанием контактной пластины, работы 5 минут, правда у меня пластиковая крышка редуктора лопнула.
У меня тоже проблема, что когда включаешь первый режим дворники работают без паузы на заведенном двигателе. На заглушенном все нормально. Причем это появилось не сразу. Поначалу как сделал релюху все работало...месяцев 6 примерно.

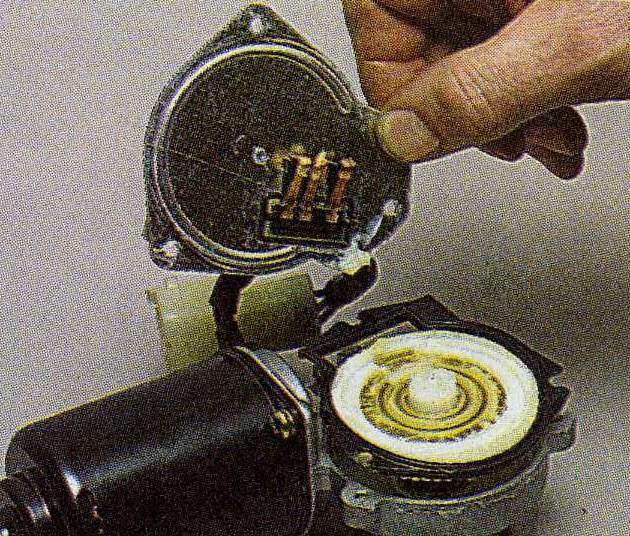

Проблема я так понял в пластине? А если такой редуктор? Что смотреть? Сегодня полезу разбираться, хотелось бы знать что делать.
Вложения

Аватара пользователя
ИванБонд
Автолюбитель
Автолюбитель
Сообщения: 26
Зарегистрирован: Пн май 23, 2011 13:24:07
Модель авто: Honda HR-V
Откуда: Владивосток
Благодарил (а): 2 раза

Re: Доработка стеклоочистителя

Непрочитанное сообщение ИванБонд » Сб июн 18, 2011 3:12:23

Всем доброго времени суток!

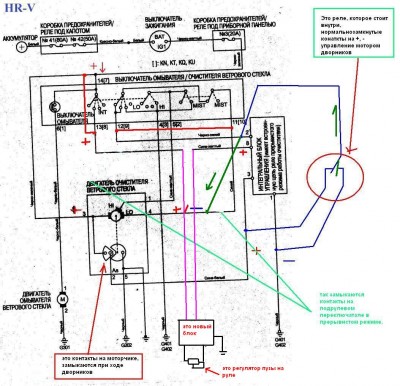

Наконец нарисовал то, как сделал.
Вложения
HR_V_схема 3.jpg
схема

Аватара пользователя
олежек
Прописан на semerka.info
Сообщения: 14347
Зарегистрирован: Вт окт 21, 2008 7:43:05
Модель авто: ваз 217030 (люкс), ваз 21074-20 инж. (теперь у отца, почти со всеми доработками).
Тип двигателя: Инжекторный
Откуда: г. Таганрог
Благодарил (а): 386 раз
Поблагодарили: 844 раза

Re: Доработка стеклоочистителя

Непрочитанное сообщение олежек » Пн июн 20, 2011 6:26:01

ИванБонд

здорово :thumbsup:

Аватара пользователя
house0816
Начинающий классиковод
Начинающий классиковод
Сообщения: 161
Зарегистрирован: Пн апр 05, 2010 13:42:11
Модель авто: 2107, 07 г.в., трансформер-десептикон: ПТФ, ЕСП, ЦЗ, ЕПБ, ГУК, подсветка зз/печки/приборов, плафон салона, зер. Политех, ручки АвтоТюн, доп. фон. зад. хода...
Откуда: Україна, Івано-Франківськ
Благодарил (а): 8 раз
Поблагодарили: 6 раз
Контактная информация:

Re: Доработка стеклоочистителя

Непрочитанное сообщение house0816 » Вс июл 03, 2011 18:50:28

у меня такое реле:


я его переделал и, в принципе, оно работает, но как-то странно: при увеличении сопротивления на переменном резисторе первый импульс дает только небольшой рывок, далее следует заданая пауза (3...25 с) и следующий импульс толкает дворники нормально и потом нормально паркует. потом опять все повторяется - тоесть 1, 3, 5, 7 и все следующие непарные взмахи почти холостые. на родной паузе (когда переменный резюк выкручен в 0) все работает как родное реле.

выше у кого-то было нечто подобное и там рекомендовали проверить контакты моторчика, но я не понял что именно надо чистить/подгинать/модернизировать. кто-нибудь, будьте любезны обьясните. спасибо.

Radon55
Автолюбитель
Автолюбитель
Сообщения: 22
Зарегистрирован: Вт дек 28, 2010 5:16:09
Модель авто: Ваз-21074, 2005 г.в., карбюратор, ГБО
Откуда: Омск
Благодарил (а): 1 раз
Поблагодарили: 1 раз

Re: Доработка стеклоочистителя

Непрочитанное сообщение Radon55 » Пн июл 04, 2011 4:11:05

house0816
Могу сказать что контакты моторчика я смотрел, подгинал, крутил и т.п., не помогло. Хотя вот здесь пишут что помогает http://www.semerka.info/forum/viewtopic ... &start=600
В моем случае такое ощущение что слишком быстро накапливается заряд на конденсаторе (или как будто сила тока больше) и поэтому щетки двигаются непрерывно. Я в электронике профан :) поэтому пока езжу на старом реле. Что характерно старое реле работает так: первый импульс дает 2-3 взмаха щетками подряд, последующие импульсы нормально, по одному взмаху. Вот и думаю что старое реле как бы держит нагрузку (кроме первого импульса), а новое реле как бы пробивает.
У меня такое реле.
Вложения

Аватара пользователя
ReFlEx
Водила
Водила
Сообщения: 78
Зарегистрирован: Пт июн 24, 2011 16:33:32
Модель авто: ВАЗ-21043, 2002г.в, 1.5л, 72л.с., птф.
Тип двигателя: Карбюраторный
Откуда: Заречный(Пензенская обл.), Россия
Благодарил (а): 4 раза
Контактная информация:

Re: Доработка стеклоочистителя

Непрочитанное сообщение ReFlEx » Сб авг 13, 2011 23:29:52

Всем привет. Нашел прерыватель стеклоочистителя с регулировкой паузы вот такой
Я думаю, для многих будет проще купить готовый комплект, чем самому делать, но это мое мнение, лично я не силен в электрике и разного рода пайке :) И тут в добавок диапазон регулируемого времени больше (от 0.5 до 45 сек.)
Описание
1.Установка прерывателя стеклоочистителя

1.1 Отсоедините жгут проводов от подрулевого переключателя стеклоочистителя, разомкнув 6-ти контактный разъем, который находится за панелью приборов или внутри кожуха рулевой колонки.
1.2 Подсоедините контактные колодки прерывателя стеклоочистителя в образовавшийся разрыв жгута.
1.3 Используя коннектор, соедините свободный провод прерывателя с проводом, соединяющим подрулевой переключатель с мотором омывателя. Это один из проводов 2-х контактной колодки подрулевого переключателя, потенциал которого при включении омывателя изменяется с +12 В на 0 В или наоборот (в зависимости от конкретной марки автомобиля).
1.4 Используя крепежное отверстие прерывателя, установите его в удобном месте автомобиля. Прерыватель стеклоочистителя готов к работе.

2.Регулировка паузы

2.1 Установите переключатель режимов стеклоочистителя в положение «Прерывистый режим» - установится стандартная пауза работы стеклоочистителя (примерно 5 секунд между взмахами щёток).
2.2 Для изменения паузы переведите переключатель в положение «Выключено» и, выдержав требуемую паузу, переведите в положение «Прерывистый режим». Установится новое значение паузы. Диапазон изменения паузы от 0,5 до 45 секунд.
2.3 Паузу можно изменить и другим способом: перевести переключатель в положение «Непрерывный режим» и, в течение первого взмаха щёток, обратно в положение «Прерывистый режим».
Значение паузы будет равно интервалу времени от последнего взмаха щёток до момента переключения в положение «Непрерывный режим».
Паузу можно изменить в любое время, повторив пункт 2.2 или 2.3.

3.Другие режимы

3.1 Ход щёток при подаче воды начинается с задержкой в 0,5 секунды (позволяет накопить достаточное количество воды на лобовом стекле до первого взмаха щёток).
3.2 После подачи воды щётки делают три взмаха.
Прерыватель стеклоочистителя с регулировкой паузы 722.3777-01.jpg
Прерыватель стеклоочистителя с регулировкой паузы 722.3777-01.jpg (40.27 КБ) 12619 просмотров

Аватара пользователя
Barsuk
Отец русского классиководства
Отец русского классиководства
Сообщения: 2116
Зарегистрирован: Сб янв 29, 2011 14:53:06
Модель авто: ВАЗ 21074 инжектор, Е-2, ПТФ ТН105, БК Х1
Тип двигателя: Инжекторный
Откуда: Краснодарский край
Благодарил (а): 38 раз
Поблагодарили: 52 раза

Re: Доработка стеклоочистителя

Непрочитанное сообщение Barsuk » Вс авг 14, 2011 10:38:07

ReFlEx писал(а):для многих будет проще купить готовый комплект, чем самому делать,
:yes:

Аватара пользователя
олежек
Прописан на semerka.info
Сообщения: 14347
Зарегистрирован: Вт окт 21, 2008 7:43:05
Модель авто: ваз 217030 (люкс), ваз 21074-20 инж. (теперь у отца, почти со всеми доработками).
Тип двигателя: Инжекторный
Откуда: г. Таганрог
Благодарил (а): 386 раз
Поблагодарили: 844 раза

Re: Доработка стеклоочистителя

Непрочитанное сообщение олежек » Пн авг 15, 2011 6:17:11

ReFlEx

молодец что купил, но тема про доработку штатного реле :thum1:

Аватара пользователя
Barsuk
Отец русского классиководства
Отец русского классиководства
Сообщения: 2116
Зарегистрирован: Сб янв 29, 2011 14:53:06
Модель авто: ВАЗ 21074 инжектор, Е-2, ПТФ ТН105, БК Х1
Тип двигателя: Инжекторный
Откуда: Краснодарский край
Благодарил (а): 38 раз
Поблагодарили: 52 раза

Re: Доработка стеклоочистителя

Непрочитанное сообщение Barsuk » Пн авг 15, 2011 13:57:13

олежек писал(а):но тема про доработку штатного реле
Ну, может, кто не знает, что есть такая байда. А мне, допустим, совсем не до доработки штатного реле. Я поставил себе такую и всё прекрасно. :thum1:

Аватара пользователя
ReFlEx
Водила
Водила
Сообщения: 78
Зарегистрирован: Пт июн 24, 2011 16:33:32
Модель авто: ВАЗ-21043, 2002г.в, 1.5л, 72л.с., птф.
Тип двигателя: Карбюраторный
Откуда: Заречный(Пензенская обл.), Россия
Благодарил (а): 4 раза
Контактная информация:

Re: Доработка стеклоочистителя

Непрочитанное сообщение ReFlEx » Чт авг 18, 2011 17:09:52

олежек писал(а):ReFlEx

молодец что купил, но тема про доработку штатного реле :thum1:
Так это и есть доработка, а точнее замена этого реле, оффа не вижу в моем посте.

Аватара пользователя
ReFlEx
Водила
Водила
Сообщения: 78
Зарегистрирован: Пт июн 24, 2011 16:33:32
Модель авто: ВАЗ-21043, 2002г.в, 1.5л, 72л.с., птф.
Тип двигателя: Карбюраторный
Откуда: Заречный(Пензенская обл.), Россия
Благодарил (а): 4 раза
Контактная информация:

Re: Доработка стеклоочистителя

Непрочитанное сообщение ReFlEx » Чт авг 18, 2011 17:12:07

Barsuk писал(а):
олежек писал(а):но тема про доработку штатного реле
Ну, может, кто не знает, что есть такая байда. А мне, допустим, совсем не до доработки штатного реле. Я поставил себе такую и всё прекрасно. :thum1:
Вот-вот, поддерживаю :yes: . Я дал ссылочку, может кто-то, кому не хочется все это дорабатывать своими руками, купит сей девайс

Аватара пользователя
олежек
Прописан на semerka.info
Сообщения: 14347
Зарегистрирован: Вт окт 21, 2008 7:43:05
Модель авто: ваз 217030 (люкс), ваз 21074-20 инж. (теперь у отца, почти со всеми доработками).
Тип двигателя: Инжекторный
Откуда: г. Таганрог
Благодарил (а): 386 раз
Поблагодарили: 844 раза

Re: Доработка стеклоочистителя

Непрочитанное сообщение олежек » Пт авг 19, 2011 6:55:05

Barsuk
ReFlEx

парни вы не понимаете!!!, тема о доработке, создавайте о готовых реле тему и там будем тереть, найти тут спустя несколько страниц ссылку о готовом реле будет проблематично!!!!

Ответить

Вернуться в «Полезные доработки классики»

Кто сейчас на конференции

Сейчас этот форум просматривают: нет зарегистрированных пользователей и 405 гостей
