Электросхема 21074I

[сидоров]

Уважаемые форумчане !.Возникла срочная необходимость найти электрическую схему ВАЗ 21074I.Имеется в виду в частности, схема подсоединения приборного щитка.Кто может что нибудь дельное посоветовать.

[рустем]

сидоров
на сайте "мурзилка" есть

[сидоров]

Ну,да только там эта схема почему то не соответствует реальной .И не в деталях,а полностью.

[рустем]

сидоров
вот эта? http://www.semerka.info/files/u1/shema_2107.jpg

[сидоров]

Ну да ,похоже она.Я имею в виду не совпадает .На родной: одна фишка с 4-мя контактами,вторая с шестью,а третья с семью .И цвета проводов вообще не совпадают

[четвёрковод]

сидоров
Подходит?, вторая половина нужна?

[сидоров]

Спасибо,завтра проверю ,отпишусь.

[четвёрковод]

сидоров
Давай, удачи, но завтра я только вечером буду, ты всё видишь что хотел или всёж вторую половинку отксерить сейчас?
Правда схема не инжёвая, но мне кажется не важно это.

[D.I.M.A.R.]

так таких общих смем инжевых нет, она отдельно идет
Схема электрических соединений системы управления впрысковым двигателем:
http://semerka.info/node/152

[четвёрковод]

D.I.M.A.R.
Я это и имел в виду, просто подумал, увидит человек трамблёр на схеме и руки опустит.

[сидоров]

Ну трамблером на схеме не испугать.А вот схема не соответствует,тому что есть на трех фишках за приборной панелью.Не хочется идти методом тыка ,но придется составлять самому .
Хотя удивительно: ведь инжевых семерок немало ,почему же никому не нужно?

[четвёрковод]

сидоров
А что не соответствует? цвет провода? или вообще адреса другие?

[рустем]

по идее проводка с расцветкой та же
сидоров
сфоткал бы свою штеккерную часть

[сидоров]

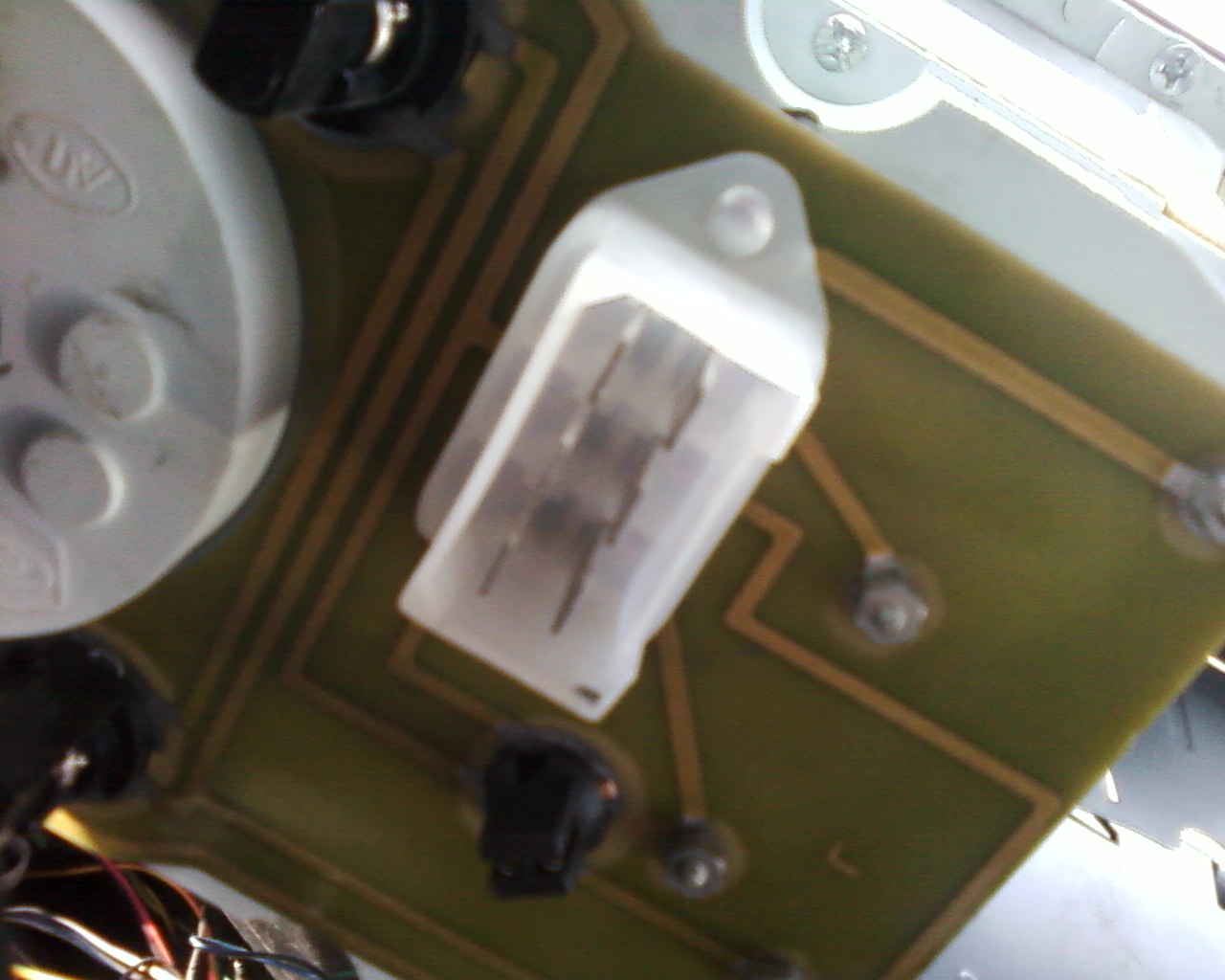

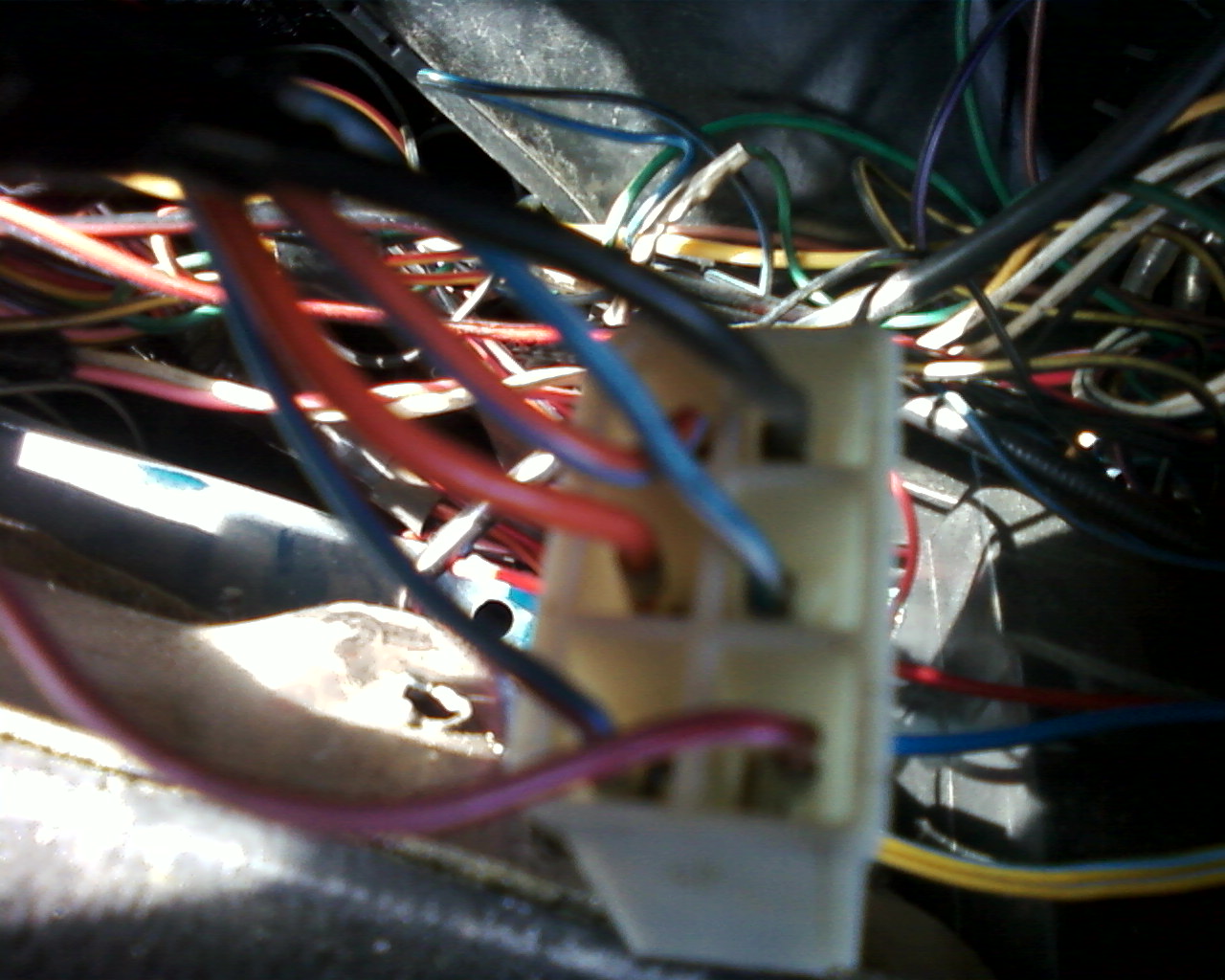

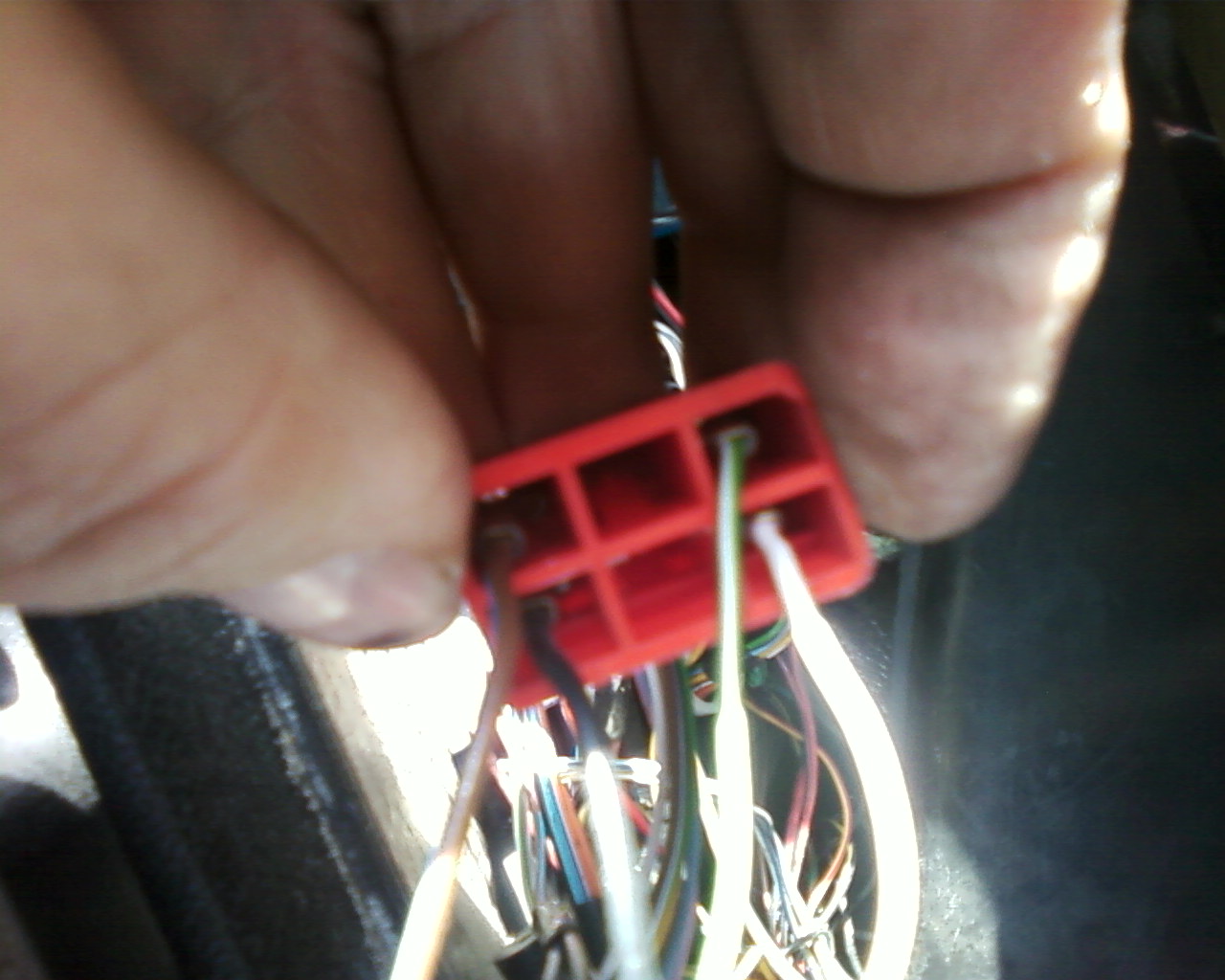

По идее да ,должна быть та же .Вот фото ,боюсь не самые лучшие .

[Leko]

так таких общих смем инжевых нет, она отдельно идет
Схема электрических соединений системы управления впрысковым двигателем:
http://semerka.info/node/152

В том и беда, что это не полная схема, а только схема управления двигателем. А ведь электросхема на новой семёре действительно претерпела некоторые изменения!

[Буйный]

а только схема управления двигателем

причём Е-2. А вот и Е-3., уже выкладывал, но не помню где.

[олежек]

тоже где то Е-2 выкладывал, повторю тут еще

ЭСУД ЕВРО-2 М7.9.7 ам LADA 21053, 2107, 21074.doc

(38.5 КБ) 1603 скачивания

[Gilmoire]

Сорри за некропостинг, дай плиз схемку инжекторной семерочки, сигналку нужно поставить...

[Gilmoire]

Сорри за некропостинг, дай плиз схемку инжекторной семерочки, сигналку нужно поставить...

и желательно еще бы с пояснениями, т.к. нужно к тахометру, стартеру и т.п. подключаться)

[D.I.M.A.R.]

на сайте http://www.semerka.info/node/6 с пояснениями и со всеми обозначениями

Система управления двигателем - отдельная схема, в теме ссылки выше.

[Gilmoire]

Картинка недоступна для скачивания...

[D.I.M.A.R.]

На сайте тоже доступна, подредактировал. http://www.semerka.info/node/6

[Gilmoire]

эл. схема ВАЗ 2107 ред2.jpg

На сайте тоже доступна, подредактировал. http://www.semerka.info/node/6

спасибо большое

[STARый рокер1945]

Вот и у меня на LADA-210740 полная неразбериха в схеме и монтаже. На схеме провод есть, в машине отсутствует. В машине провод есть, на схеме нет. Спасает только чувство юмора. Алексеич.
