Освещение приборов 2 (вариант ВАЗ 2107)

[andy]

Кто что по этому поводу думает?

Купи ленту и приклей по ободу прибора и фсё...

И не забудь про полярность...
Можно ещё 88 промазать, своего мало и говённый он...

[Scooter]

Да нет у меня ободов у приборов - 2107 приборка.
Я уже всё сделал. Фоты позже выложу

[andy]

Да нет у меня ободов у приборов - 2107 приборка.

Извини, не доглядел
А че сделать регалия

Scooter
Классиковод

не даёт

[серго]

такая вот беда, поставил декор накладки себе белые на 07 панель приборов, стрелка плохо видна... это ладно, теперь ночью када еду покраям табло зеленым диском светят,цифры толком не видать, стрелку тоже, благо БК китайский есть на нем УОЗ,вольтметр и тахометр по которому ночью ориентируюсь... маленькие приборв ещё куда не шло, но тах и спид печалька...чо придумать?, фильтры зеленые снять и диоды вставить...?

[Scooter]

Это ты собрал чё-то неправильно. Или приборы не встали на своё место или каким-то образом стекло (вместе с пластмассой) глубже село. Второе не знаю как может быть, а вот первое вполне.
У меня такое было. Спидометр не встал на своё место. Прикрутил, вроде держится, но смотрю... че-то не то Опять разобрал, пошатал спидометр, он на место и встал
А еще возможно сами шкалы кривые, раз уж оба прибора плохо светят.
Короче у тебя между шкалой и пластмассой очень маленький зазор и свет просто не проходит.
Как это решить - тебе видней. Я бы проверил, что приборы действительно стоят на месте и пластмасса на месте и не перекошена и если всё ок, то отогнул бы шкалы (тока осторожно!!!). Кстати, когда вставляешь приборы, то держаться приходится именно за шкалы. Вот в этот момент они вполне могут погнуться.

[серго]

Это ты собрал чё-то неправильно. Или приборы не встали на своё место или каким-то образом стекло (вместе с пластмассой) глубже село. Второе не знаю как может быть, а вот первое вполне.

приборы невстать на место не могут, т.к. у них имеются заводом сделаные отверстия под крепления и совмещающая метка сверху у обоих приборов, поэтому все стоит пральна... там более я их уже 4 раза снимал ставил (стрелки переломал таки при тюнинге), а проблема таится в том что накладка ставится поверх штатных шкал, так в инструкции сказано, я щас с одним человеком побалаболил на эту тему, он сказал что себе делал снимая штатные шкалы, но мне чо т непонятно как пластмаска 0,01 мм держит форму и не погнется ли она от тепла либо мороза

[Scooter]

приборы невстать на место не могут

Ну может и не могут, но у меня такое было. И стекло сверху встало нормально. И болтами я приборы закрутил. Всё вроде нормально. Но всё равно когда пошевелил прибор, он еще на каких-то 2-3 мм опустился (а это не мало!)

непонятно как пластмаска 0,01 мм держит форму

А какую форму она должна держать? На нее нагрузки никакой нет. А вот под действием тепла или мороза - не знаю.
Но полюбому причина в том, что ты поставил шкалы поверх родных.
Возьми подпили напильником пластмасску, которая ложится сверху на приборы. Там как раз вокруг приборов есть небольшой подъем. Тебе его вполне хватит.

[Scooter]

Вот моя приборка:

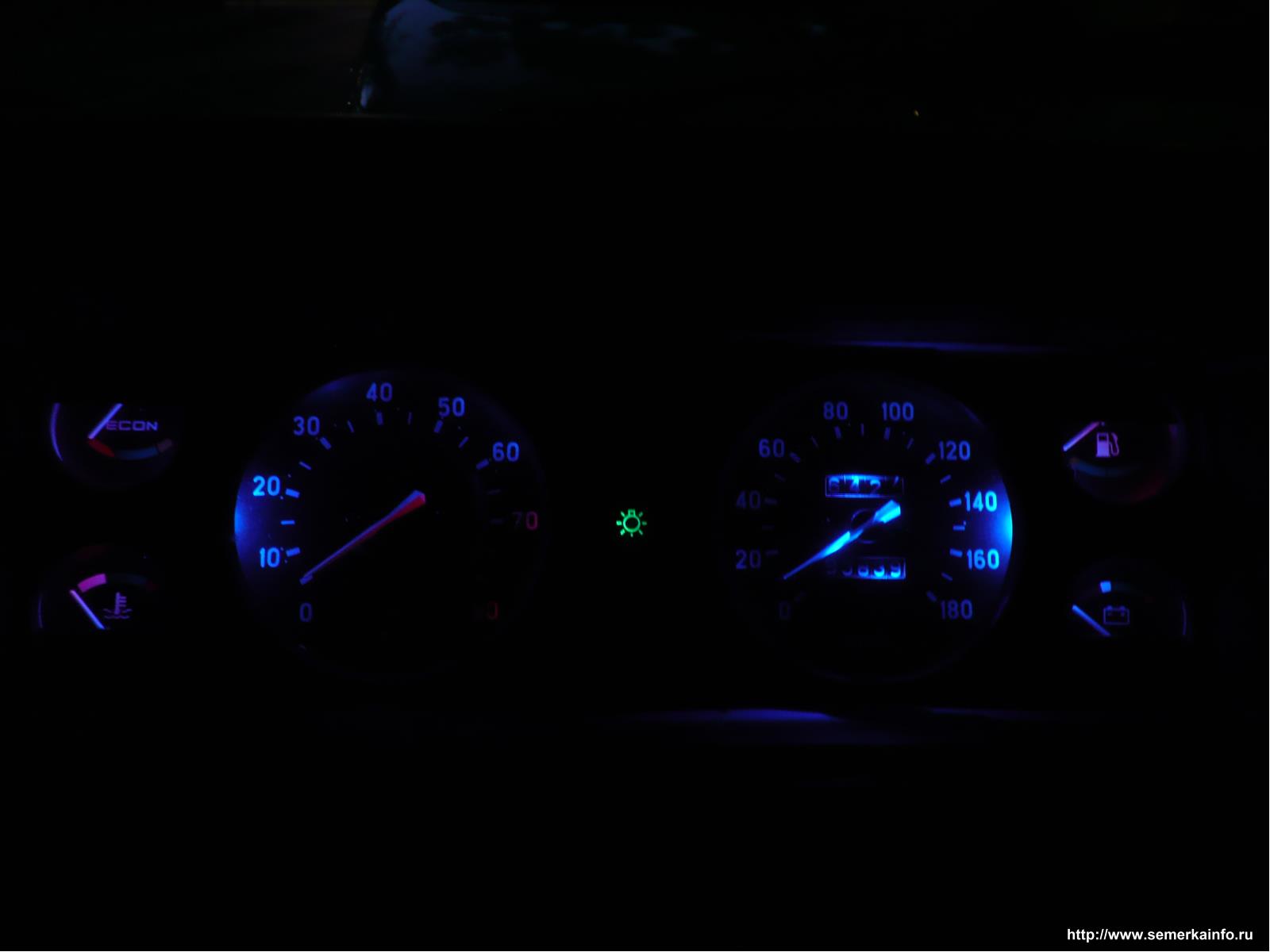

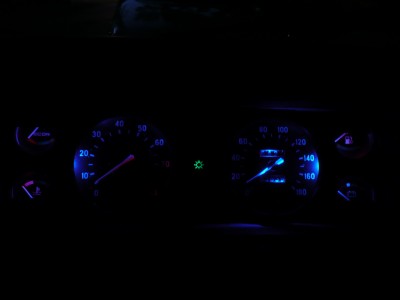

Приборная панель ВАЗ 2107 со светодиодной подсветкой

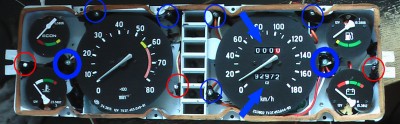

А вот как я расположил светодиоды:

Схема расположения светодиодов

качество картинки плохое, поэтому светодиоды обвел кружками. Цвет кружка обозначает цвет светодиода. Жирные кружки - это светодиоды, которые располагаются строго вертикально и светят и на большие и на маленькие приборы. Стрелками обозначены еще 2 светодиода, которые спрятаны под шкалу спидометра и обеспечивают освещение счетчиков километража.
Благодаря красным светодиодам красные области шкал тоже светятся. А еще при смешивании синего и красного цвета стрелки приборов светятся белым (хорошо видно на экономайзере). А вот добиться свечения зеленых областей мне так и не удалось Зеленые светодиоды тут бессильны
Я, в отличии от моих предыдущих ораторов, не буду утверждать, что приборы освещены идеально равномерно. Это не так. Хотя всё выглядит, конечно, не так плохо, как на фото . Я всю ночь искал идеальные положения для светодиодов, чтоб они светили равномерно. Добился более-менее равномерного освещения приборов. Можно добиться лучшего результата, но для этого нужно больше светодиодов, а на это уже небыло ни сил, ни времени.
Да, еще сделал подсветку рычагов печки, но не сфотал
Мои затраты:

• 15 светодиодов: 4 красных, 1 зеленый, остальные - синие = 15 грн.
• провод 2 метра = кажись 6 грн.
• герметик черный (не обязательно) - промазывал при сборе места, которые могут скрипеть = 20 грн.

Кстати, черный герметик - отличная штука против скрипа торпедо. Промазал все швы. Скрипы ушли. Но это (чур модераторам не говорить! ).

[серго]

Вот моя приборка:

а ты их как паял? к дорожкам?

[Scooter]

да, к дорожкам родного освещения

[Scooter]

Я вот сейчас заметил, что у меня на фото красные шкалы плохо видны. На самом деле это не так. Будет время - постараюсь перефотать в другом режиме.
Хотя подсветка и не идеальная, по сравнению с заводской ее можно назвать идеальной. Кто думает делать себе или нет, даже не думайте - делайте! Правда заранее подготовьте себя к тому, что работа эта долгая (ну если хотите сделать всё красиво), так что перед началом убедитесь, что вы запаслись достаточным количеством пива

[alekseism]

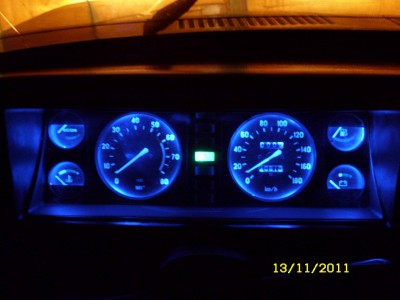

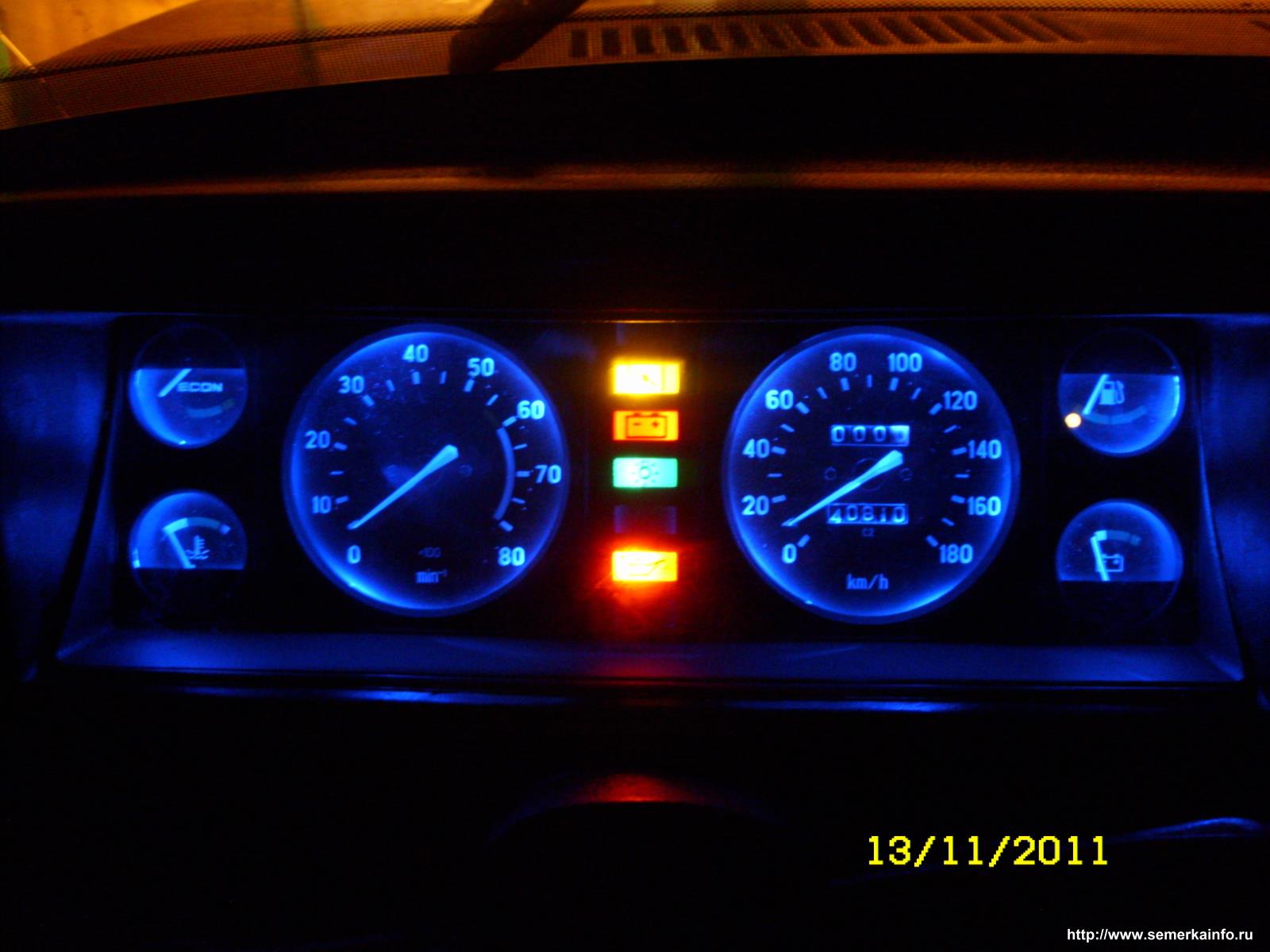

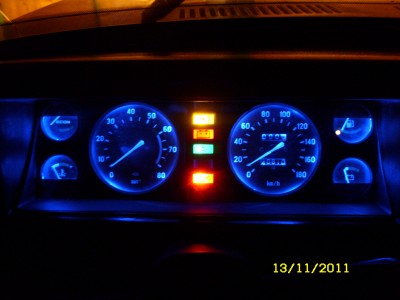

Спасибо вашим предложениям по освещению

[Scooter]

Это фотошоп или ты руль снимал, чтоб сфотать?

[Besenok]

Scooter
у него штурвал

[Scooter]

ага, причем спаренное управление

[Gofen]

такая вот беда, поставил декор накладки себе белые на 07 панель приборов, стрелка плохо видна... это ладно, теперь ночью када еду покраям табло зеленым диском светят,цифры толком не видать, стрелку тоже

загляни в тему про замену накладок приборки, там выложил фото с белыми накладками, а стрелки покрасил флюоресцентным лаком и все само светится.

[alekseism]

Это не фотошоп!!!Я руль снимал,потому что панель снимал, чтобы посмотреть печку

Смысла не вижу фотошоп выкладывать

Панель приборов на место ещё не ставил.
Может кто подскажет как можно уменьшать яркость на светодиодах, а то регулятор не работает на них
Если есть идеи,то напешите

[Gofen]

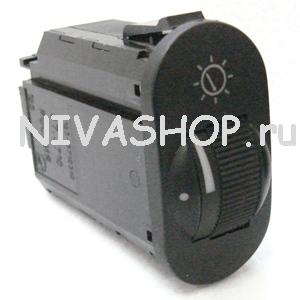

Вот что должно помочь. Сам собираюсь покупать такой, если получится выложу фото.


[серго]

такая вот беда, поставил декор накладки себе белые на 07 панель приборов, стрелка плохо видна... это ладно, теперь ночью када еду покраям табло зеленым диском светят,цифры толком не видать, стрелку тоже

загляни в тему про замену накладок приборки, там выложил фото с белыми накладками, а стрелки покрасил флюоресцентным лаком и все само светится.

да все определился, сказали завод шкалы снимать надо будут хорошо просвечиваться, ток думаю покоробит их или нет, надо диоды тада мутить в приборку и резистор переменный, а то вдруг ярко будет... ток куда его лепить)))

[Gofen]

такая вот беда, поставил декор накладки себе белые на 07 панель приборов, стрелка плохо видна... это ладно, теперь ночью када еду покраям табло зеленым диском светят,цифры толком не видать, стрелку тоже

загляни в тему про замену накладок приборки, там выложил фото с белыми накладками, а стрелки покрасил флюоресцентным лаком и все само светится.

да все определился, сказали завод шкалы снимать надо будут хорошо просвечиваться, ток думаю покоробит их или нет, надо диоды тада мутить в приборку и резистор переменный, а то вдруг ярко будет... ток куда его лепить)))

уже обсуждалось неоднократно что Резистором не получится регулировать подсветку!!! Надо делать ШИМ-регулятор или брать готовую схему.

[серго]

уже обсуждалось неоднократно что Резистором не получится регулировать подсветку!!! Надо делать ШИМ-регулятор или брать готовую схему.

получается тот что крутищ с завода это только начало есть ещё вспомогательные штучки?

[Антон80]

А ну ка обоснуйте, почему резистором нельзя уменьшить яркость светодиодов?
Не штатным, конечно.

[серго]

А ну ка обоснуйте, почему резистором нельзя уменьшить яркость светодиодов?
Не штатным, конечно.

ну я вообще на эдектрика учился и переменный резистор дает разное напряжение... соответственно всвечение будет разное или это не к светодиодам ,а то я про них говорю, хочу подсветки сделать, но вдруг ярко будет сразу и переменный резистор надо мутить на всякий случай

[дим 99]

Форумчане если ктото хорошо шарит в электрике, подскажите как можно присоединить обратно оторваную медную дорожку к плате, это конечно не по теме, но и там бывает такое. думал под дорожку (ширина 3мм) клея (циянопан такой быстосохнущий типо супер) налить или лучше сверху канифолью залить.

[Антон80]

переменный резистор дает разное напряжение

Переменный резистор ограничивает ток!

или это не к светодиодам

И к ним тоже
Короче говоря. Штатный не годится, маленькое сопротивление, ничего не погасит. Пробуй 1кОм переменный, или около того, смотря сколько светодиодов. Все будет ОК!
Да, еще. Последовательно светодиоды не надо ставить, будут с разной яркостью светиться.
