Аудио вход в магнитолу akai acr-43mp

[caramba]

Здравствуйте!
Мне нужен ваш совет!
У меня имеется автомагнитола akai acr-43mp, паяльник, провод, две руки и огромное желание зделать аудио вход!
Фото имеется но плохого качества :( фоткал на телефон.

Там где я нарисовал "вход для шлейфа" есть надписи. На фото их не видно но я так перечислю! С лева на право.
mdout, mint, mlat, reset, mlt, mclk, mdata, clmtr, sock, opmtr, cl-s, ej-s, ssp-s, dsp-s, subq, lmtsw, socr, r ch ( мне кажется то что нужно), agnd, l ch (и левый), gnd (масса), 3.3v, 8v.
Мне кажется или мне просто r ch, l ch, gnd выпаять и припаять штекер? Какой-то из них надо экранировать? Также имеется схема на примерно такой мафон http://omgdota.at.ua/images_for/1153160 ... _41_45.zipСхема



Это задняя часть!



Это сам сд-ром!



Вот впринцыпи и всё!
За ранее спасибо!

[Zayec]

Мне кажется или мне просто r ch, l ch, gnd выпаять и припаять штекер?

Нипайдёть.
На схеме по твоей ссылке эти цепи идут на ВЫХОДЫ м\с процессора S5L9290
(выводы 48 и 43), что подтверждается в pdf на эту микросхему http://www.chipfind.ru/datasheet/samsung/s5l9290x.htm
То есть получается, что через разъём по этим цепям поступают какие-то сигналы НА СД-ром
Да и вообще там всё в цифрЕ на этом шлейфе. Надо поискать аудио.

[Zayec]

А вот аудио-вход есть на схеме по твоей ссылке. Сделан на разъёмах RCA.Это в файле FCR 45MB вверху середины схемы. Называется это RCA-IN OPTION.
Посмотри, может быть эти элементы в твоём аппарате просто не впаяны, но есть возможность их поставить.

[Zayec]

Поножовщину и описание TDA7313 можешь посмотреть тут http://www.radioradar.net/hand_book/han ... c_bit.html
Удачи!

[Zayec]

Я щас верхнее твоё фото увеличил. Качество канеш никакое, но подозреваю, что всё о чём я написал постом выше, находится в правом верхнем углу над блоком тюнера. Там даже видно места под невпаянные электролитические кондёры - С501, С 502, а SMD резисторы и конденсаторы входного делителя должны располагаться c другой стороны платы. Да и место установки RCAшной колодки видно.
Морочишь голову людЯм.

[caramba]

Спасибо за ответ!
Да там на самом деле есть место для недостающих деталей и даже отверстие в корпусе!

[Zayec]

Единственное, что хотелось бы уточнить - везде в нете значится, что у твоего аппарата есть аудио ВЫХОД. На RCA выполнен. А чё-то я на фото этого не увидел. И в связи с этим делом, ты посмотри повнимательне там - мож эти неустановленные элементы действительно работают как выходные. Хотя однако схема...

[caramba]

Да такой имеется но он работает только на 23-ем Akai.
Провёл повторное вскрытие и обнаружил что в мафоне не достаёт множество элементов! Места, отверстия и даже всё подписано! Что изменится если достать все недостающие элементы и припаять?

Нашел недостающего участка схемы!



Если я его добавлю то что то изменится или что-то ешё нужно?
И ешё вопрос! Если это всё неполучится у меня... то есть ли какой-то другой способ вывести аудио вход?

[Cvolo4yzhka]

caramba
по идее должно работать, но возможно нужно будет активировать возможность.
подозреваю, что для этого нужно впаять или наоборот выпаять диод D426.

[zalex]

caramba
Оффтопик: На первой твоей фоте, в верхней части рядом с TDAшкой электролитический кондер кажется вздулся. Посмотри верхняя часть у него плоская или вздутая, Если вздутая - под замену

[caramba]

Завтра буду на радио рынке и докуплю нахватаюших деталей!
Мой вопрос остался актуальным! Есть ли другой способ зделать аудио вход?
Чуть не забыл! Я уже везде задавал этот вопрос но так толком никто мне не смог ответить :( У меня СД-ром не читает диски... вернее читает но с трудом, перепрыгивает сам с песни на песню, долго переключается между песнями и вообще долго включается ну и т.д. Я всё там смазал, купил норм. диски тдк, вербатиум НО записывал на скорости 20х так как ниже отказывается записывать. Из-за чего может тупить так сд-ром?
Может заменить лазер или или или... Что посоветуете?

Я вот задался вопросом! Если докупить все недостающие элементы схемы и их туда впаять. Что-то изменится? Я смотрю тут и для сабвуфера есть место да и вообще тут 30% элементов не хватает.

[Cvolo4yzhka]

caramba-
я делал подобное на своей магнитоле.
вот тут смотри какая штука - это как повезет.
почти на всех современных магнитолах есть блокированные функции ( по каким соображения - другой вопрос)

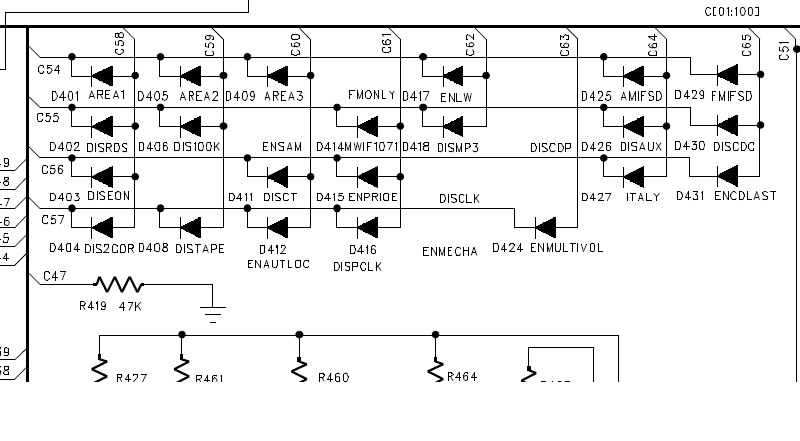

соответственно активность той или иной функции задается матрицей диодов (смотрим кусок схемы) - соответственно присутствием или отсутствием соответствующего диода (зависит от производителя).
в свой магнитоле я пробовал выпаивать диод отвечающий за AUX (у меня другая магнитола, если что) и у меня в меню входов появился AUX IN. допаивал недостающие элементы - и он работает.
точно также добавил выход на саб.

[caramba]

Спасибо за дельный совет! Буду со временем подпаивать не хватающие элементы.
Тогда такой вопрос! Как Зделать с этого аудио вход? Куда врезаться? Что отсоединить? Желательно через АМ. Сегодня был на базаре но коммутатор не нашел... (( Можно ли как-то без него?

[Cvolo4yzhka]

ну если только 16-17 - это выходы сигнала с тюнера.
отдельно выхода для ам на схеме нет, останешься без радио

[caramba]

Нашел! Но есть вопрос!
Подскажите как подключиться к PT2313! Мне для AUX входа. 10 и 14 нога. Перед конденсатором или напрямую? В Разрыв дорожки или нет? И почему так или иначе?
