Все вопросы про ГЕНЕРАТОР задавать сюда.

[Soren]

здравствуйте. проблема такая - когда купил ваза, не горела лампочка АКБ. Теперь тоже не горит.)) Вопрос : что показывает лампочка. Можно ли без неё обходиться ?

[BORODA]

Soren
Ну на пятёрке есть вольтметр, если бдительно следить за его показаниями, то можно.

[Soren]

о,это я хотел услышать. пасиб

[D.I.M.A.R.]

проблема такая - когда купил ваза, не горела лампочка АКБ. Теперь тоже не горит.)) Вопрос : что показывает лампочка. Можно ли без неё обходиться ?

ни модель генератора, ни год машины, ничего по сути
если генератор 2108 (37,3701) без лампы зарядки не будет

[Буйный]

когда купил ваза

надо настраиваться на то, что и за панель приборов придёцца иногда залазить. Например, чтобы заменить перегоревшую лампочку или пошевелить её контакты .

[astor]

вот попробовал вчера подключить гену, но что-то не срослось. во первых на выводе монтажного блока Ш11/3 после включения зажигания напруги нет, я тогда подключил на вывод Ш11/4 потому как судя по схеме они соеденены в монтажном блоке тока идут через разные предохранители (при вкл.зажигании ток был) . Также купил реле РС-702 подключал и его результат тот же контролька не горит двиг. заводится но работает на акуме. как его дальше мучить не понимаю, может у меня электрика переделанная так там походу концов не найдешь.

[nikolas_boy]

ну не знаю, если напруга есть и идет на обмотку вобуждения гены, то он должен работать.

[nikolas_boy]

если конешно ты этот провод не попутал на гене с 15 и нулевым.

[nikolas_boy]

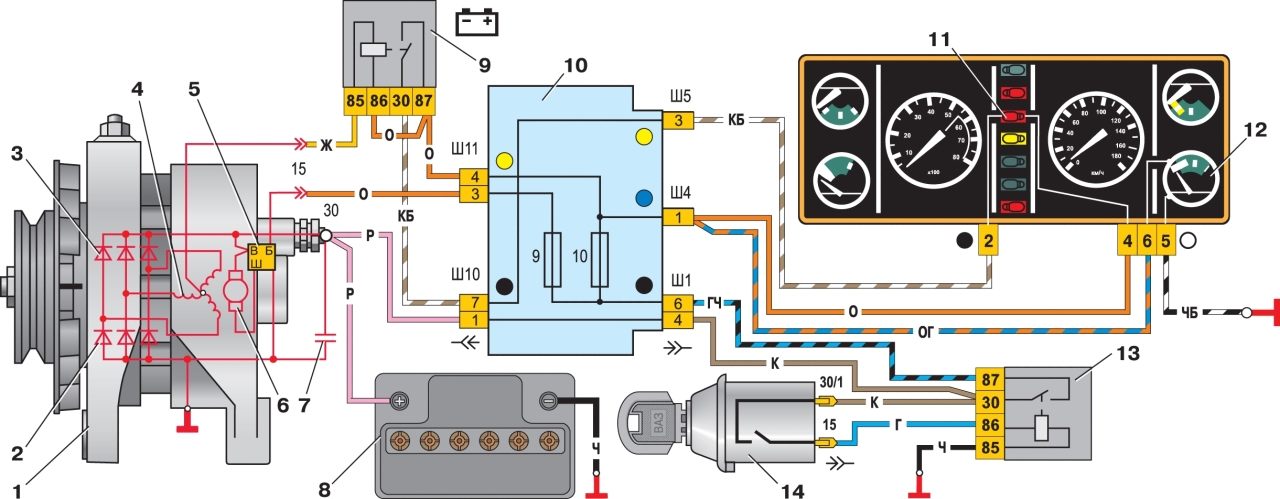

вот схема из книжки на семерку.
единственный нюанс, ш11/3 действительно в блоках нового оразца может не быть задействован.

[nikolas_boy]

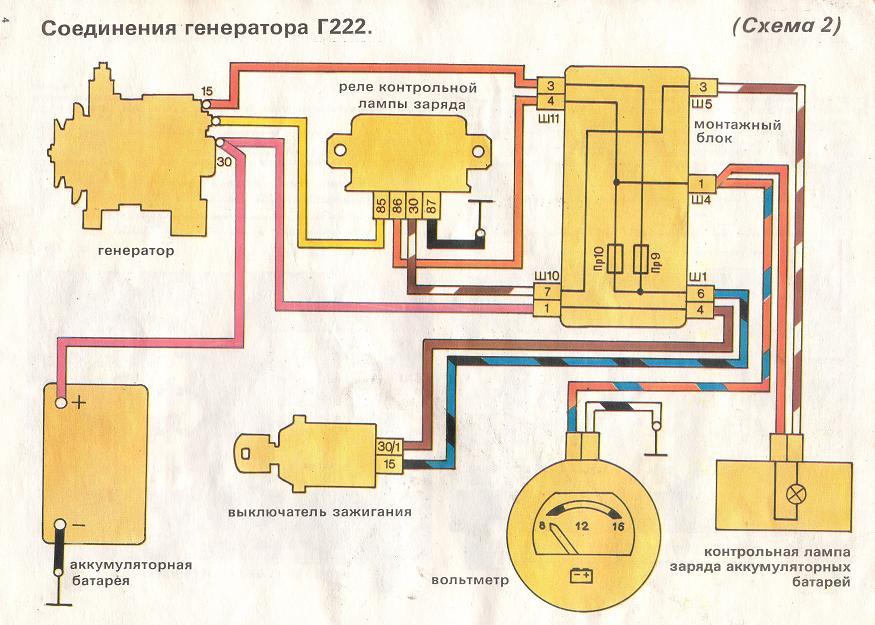

а теперь смотри еще одна схема.
Найди отличия. эта неправильная в подключении лампы контрольной.

[nikolas_boy]

вот что пишут в книжках.

До 1988 г. применялся генератор Г-222. Он отличался от генератора 37.3701 данными обмоток ротора и статора, регулятором напряжения и щеточным узлом, а также конструкцией выпрямительного блока. Схема соединений генератора Г-222 показана на рис. 8–6. В начале выпуска автомобилей ВАЗ-2107 устанавливалось реле 9 контрольной лампы 11. В 1985 г. оно было аннулировано, а из жгутов проводов были удалены провода, присоединяемые к реле и контрольной лампе. Напряжение, вырабатываемое генератором, контролировалось только вольтметром 12.

[dia-v]

если генератор 2108 (37,3701) без лампы зарядки не будет

интересно, интересно... почему это у меня на восьмом генере зарядка есть когда провод отваливается??? после прогазовки, но есть???

[nikolas_boy]

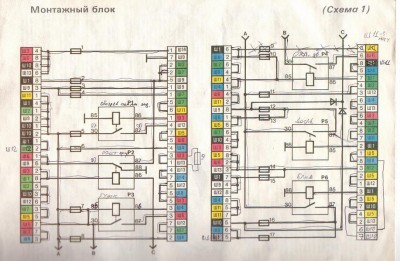

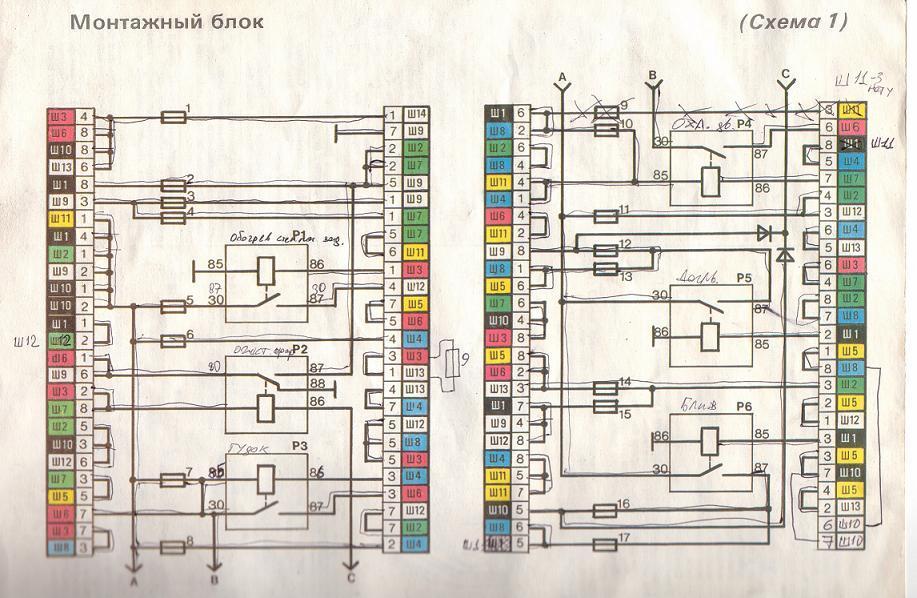

а вот и схема нового монтажного блока.
оказывается и правда пред номер 9 совсем подругому подключен

[Shim]

nikolas_boy

эта неправильная в подключении лампы контрольной.
Вложение:

А почему не правильная то? По-моему правильно все

[nikolas_boy]

а проследи ход тока контрольной лампы. от реле идет плюс, и общий на приборке плюс.

[nikolas_boy]

мне нравится, как автоваз решил эту проблему
" оно было аннулировано, а из жгутов проводов были удалены провода, присоединяемые к реле и контрольной лампе. Напряжение, вырабатываемое генератором, контролировалось только вольтметром "

короче не правильно схему сделали, посмотрели лампа не работает, и вместо того чтоб исправить (один проводк на корпус закоротить), они нашли выход, выдрать все с пучком проводов, а напругу контролировать по вольтемтру. Гениально!!!! молодцы!!!!

[astor]

Ну что тут говорить, не ту страну назвали Гондурасом. А что это за пометки на схеме монтажного блока?

[Shim]

проследи ход тока контрольной лампы

Да, сори, действительно касяк

[nikolas_boy]

это кто то на схеме старогомонтажного блока помечал схему нового монтажного блока.
но погуглив в инете, их оказалось штуки 3-4 как минимум разных.
Ну тебе не знаю что посоветовать. ты правильно впоймал ход мыслей, подключив обмотку генератора на Ш1/4. пробуй в том направлении, должно все работать.
а насчет лампочки уже по ходу разбирайся. сперва провод Ш10/7 замкни на корпус, и проверь горит ли лампочка. если горит то по схеме уже не знаю какой, там где я рисовал что релюха замкнута на корпус должно работать.
Если лампочка не горит, попробуй тот провод на плюс кинут, и смотри горит ли лампочка?.
ТОгда схему реле нужно собирать по "неправильной схеме"

[astor]

Ладно сегодня пересмотрю всё ещё раз, может я по не правильной схеме собрал, я картинки распечатал на работе а не пометил какая из них нормальная, мог по запарке и не так собрать, думаю может ещё для верности купить регулятор запасной может у нового гены РР не работает?

[BORODA]

интересно, интересно... почему это у меня на восьмом генере зарядка есть когда провод отваливается??? после прогазовки, но есть???

Так и должно быть, цепь возбуждения через лампу считается предварительной, она нужна чтобы гена уверенно запускался на холостых оборотах. Исправный геннадий при повышении оборотов через какое-то время возбуждается сам, даже если провод от лампы не подключен.

[gosha_m666]

Товарищи, чям может быть причиной того что зарядка появляется только на больших оборотах.

[D.I.M.A.R.]

Товарищи, чям может быть причиной того что зарядка появляется только на больших оборотах

• Контрольная лампа перегорела или произошел обрыв в цепи ее питания. Замените лампу или восстановите соединения.
• Изношены или зависли щетки генератора, загрязнены контактные кольца. Замените щеткодержатель со щетками, контактные кольца зачистите мелкозернистой наждачной бумагой, протрите тканью, смоченной в растворителе
• Отсоединился провод от вывода «61»(провод на контрольную лампу) генератора. Подсоедините провод к выводу.

[gosha_m666]

Лампа исправна горит когда нет зарядил и рухнет когда есть. У меня стоит рр вместе со щетками идет, новое поставил и вполне может быть брак? Где находится этот вывод? Если можно то схему. Я склоняюсь либо к бракованному рр либо кз в обмотке статора, потому что когда менял мост центральная обмотка отличалась по цвету и шаталась.

[D.I.M.A.R.]

1 — аккумуляторная батарея; 2 — генератор; 3 — монтажный блок; 4 — замок зажигания; 5 — вольтметр; 6 — контрольная лампа заряда аккумуляторной батареи

Где находится этот вывод? Если можно то схему.

вывод 61 коричневый/белый провод выходит с диодного моста
