Схемы управления вентилятором охлаждения двигателя http://www.kab00m.ru/projects/tl494/index.html

Контакты реле горят не из-за большого тока, а из-за ЭДС самоиндукции обмотки эл. двигателя. Поставить параллельно обмотке эл. двигателя диод катодом к "плюсу". Диод надо выбирать в соответствии с током нагрузки. Поставьте диод и Вы почувствуете разницу. В.Д.

[STARый рокер1945]

Схемы управления вентилятором охлаждения двигателя http://www.kab00m.ru/projects/tl494/index.html

Контакты реле горят не из-за большого тока, а из-за ЭДС самоиндукции обмотки эл. двигателя. Поставить параллельно обмотке эл. двигателя диод катодом к "плюсу". Диод надо выбирать в соответствии с током нагрузки. Поставьте диод и Вы почувствуете разницу. В.Д.

Очень коротко. Чуть подробнее. На замкнутом контакте присутствует переходное сопротивление. Согласно закона Ома, мощность
выделяемая на сопротивлении равна Р= I2 x R (ток в квадрате). Поэтому, чем больше сопротивление (плохой контакт) и чем больше ток в цепи, тем больше выделяется мощности и тем сильнее нагрев контакта.
При разрыве цепи, в состав которой входит индуктивность, на катушке (обмотке) возникает ЭДС самоиндукции. Чем больше ток в цепи катушки ( обмотке). тем больше мощность импульса ЭДС самоиндукции. Импульс ЭДС самоиндукции вызывает дуговой разряд, который и выжигает материал контакта. Величина импульса самоиндукции при напряжении 12В достигает 100В и выше. Такая величина напряжения импульса способствует межвитковому замыканию в катушке (обмотке). При установке диода параллельно индуктивности, ток самоиндукции замыкается на катушку (обмотку). Контакт в этом случае работает в несколько раз дольше. Поэтому все индуктивности на автомобиле должны блокироваться диодами. В.Д.

[Dik2107]

Вот недавно наткнулся на неплохой сайт по теме: http://electroavto.narod.ru/

[STARый рокер1945]

Вежливая подстветка.

Идея хорошая. Предлагаю свой вариант.

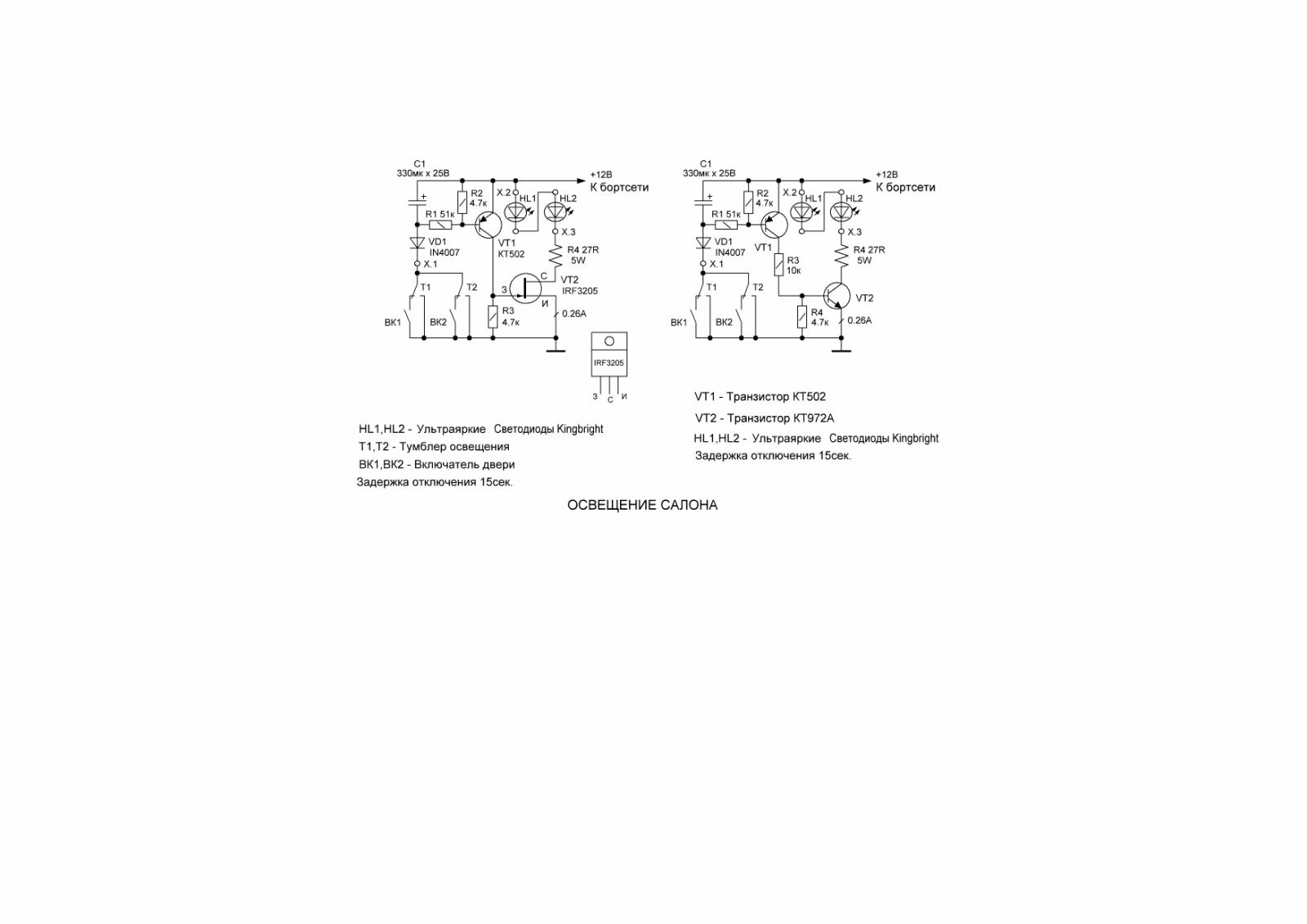

Сын (предприниматель - магазин РАДИОДЕТАЛИ) подарил 2 ультраяркие светодиода. Придумал. Поставил по своей схеме, но вместо ламп эти светодиоды включённые последовательно плюс резистор 27 Ом 5W. Ток - 0,26А. Яркость освещения салона стала минимум в два раза лучше. Диод между конденсатором и контактом нужен. Без него конденсатор очень быстро разряжается через цепь сигнализации.
Ультраяркие светодиоды Kingbright. Доволен как слон! В.Д.

[STARый рокер1945]

подсветка салона.JPG

[STARый рокер1945]

Вежливая подстветка.

Идея хорошая. Предлагаю свой вариант.


Сын (предприниматель - магазин РАДИОДЕТАЛИ) подарил 2 ультраяркие светодиода. Придумал. Поставил по своей схеме, но вместо ламп эти светодиоды включённые последовательно плюс резистор 27 Ом 5W. Ток - 0,26А. Яркость освещения салона стала минимум в два раза лучше. Диод между конденсатором и контактом нужен. Без него конденсатор очень быстро разряжается через цепь сигнализации.
Ультраяркие светодиоды Kingbright. Доволен как слон! В.Д.

[Пашкенций]

Люди не сочтите меня дубом но такой вопрос у меня стоит старая магнитола из старого, доброго саюза (жалко выбрасывать) .Так вот а реально её перепаять под фм волны чтоб хоть шансон ловила.

[гость]

... перепаять под фм волны ...

В смысле, УКВ диапазон у тебя присутствует?

[Пашкенций]

гость
да вроде

[Gofen]

у вроде раньше были УКВ конверторы. На антену зацепил и вауля частота выше.

[samba]

у вроде раньше были УКВ конверторы. На антену зацепил и вауля частота выше.

если мне память неименят то из укв в fm переделывается уменьшением количества витков в катушке

[Gofen]

у вроде раньше были УКВ конверторы. На антену зацепил и вауля частота выше.

если мне память неименят то из укв в fm переделывается уменьшением количества витков в катушке

ну по сути то да - чем меньше витков тем выше частота колебательного контура.. как так.

[samba]

у вроде раньше были УКВ конверторы. На антену зацепил и вауля частота выше.

если мне память неименят то из укв в fm переделывается уменьшением количества витков в катушке

ну по сути то да - чем меньше витков тем выше частота колебательного контура.. как так.

fm диапазон 88-108 МГц
УКВ 65,9-74 МГц
вот тебе и ответ

[Zayec]

А УКВ это am диапазон?

[Антон80]

am

Не поймут

[Zayec]

Ну дык и я об чём. Всегда меня немного шокирует это непонимание того, что передача и приём в УКВ диапазоне ведётся в ЧАСТОТНОЙ модуляции (fm)
Поэтому всегда считал более правильным (по-русски) - УКВ-1, УКВ-2
И там и тут ЧМ (FM)

[inspektorik]

Всем доброго времени суток. У меня вот тут возник вопрос: Вот на ваз 2115 2112 итд стоит звуковое оповещение о неисправностях . Ну типа тин-дин.... Так вот продаётся эта штука как то отдельно и как она называется? Смысл в том что хочу поставить такую вот пищалку на поднятый ручник.

[inspektorik]

Ну же мужики помогите может кто знает. Просто не хочется из за пустяка такого тему создавать

[Zayec]

ваз 2115 2112

Модель авто: семёрочка

Лампочки индикации недостаточно? Имхо тогда и звуковой сигнализатор не поможет.
А решение простое - купи зэпэшку 12ти вольтовую и поставь параллельно лампе.

[inspektorik]

Zayec ты наверное меня немного неправильно понял. Лампочки недостаточно поскольку не всегда её замечаешь. Насчёт зумера ты прав но вот поэтому я и уточняю насчёт 2112 и др. моделей у них этот звук приятный и не так раздражает как просто пип пип пип

[Zayec]

Понял. У моей дочки куча всяких говорящих игрушек. Есть с музыкой из Бременских музыкантов, есть Чипполино. Одна кукла ваще говорит кучу всяких выражений типа - мама, мы гуляли и испачкались, а где моё мыло и т.д.
Зайка один прикольную песню поёт.
Вынимай из куклы говорилку, ставь КРЕН соответствующий по питанию и параллель к лампе.
ЗЫ. Однако привычку смотреть на панель приборов надо вырабатывать. Если ты не замечаешь лампу ручника, то значит не сможешь заметить и температуру двигателя в красном секторе в случае несрабатывания вентилятора, недозаряд аккумулятора в случае проблем с генератором и т.д.

[inspektorik]

Извиняюсь а это как и что? -КРЕН соответствующий по питанию и параллель к лампе.

[Zayec]

КРЕН соответствующий по питанию

Эт микросхемный стабилизатор напряжения http://www.radioman.ru/sprav/1/kren.php. Игрушки как правило питаются от трёх батареек - это 4,5 вольта. Для того чтобы их запитать от бортсети надо уменьшить напряжение.

[inspektorik]

Однако привычку смотреть на панель приборов надо вырабатывать. Если ты не замечаешь лампу ручника, то значит не сможешь заметить и температуру двигателя в красном секторе в случае несрабатывания вентилятора, недозаряд аккумулятора в случае проблем с генератором и т.д.[/quote]

Да не , на панель я смотрю во время движения часто. У меня из за преда электровент не всегда срабатывал вот и выработал привычку. Всё дело в том что на панели сгорела лампа ручника , габаритов , и подсоса вот всё не залезу поменять. Ну а вообще даже и с рабочей лампой успеваешь уже немного проехать прежде чем увидишь

[inspektorik]

КРЕН соответствующий по питанию

Эт микросхемный стабилизатор напряжения http://www.radioman.ru/sprav/1/kren.php. Игрушки как правило питаются от трёх батареек - это 4,5 вольта. Для того чтобы их запитать от бортсети надо уменьшить напряжение.

Резистор подобрать не получится?
