Регулировка ПТФ, и света!

[Prime]

Подскажите как выставить ПТФ, ближний и дальний свет?
Когдато видил картинки по даному вопросу!Мб у кого есть!

[D.I.M.A.R.]

Когдато видил картинки по даному вопросу!Мб у кого есть!

в интернете куча их

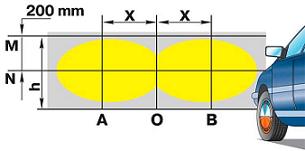

схема разметки экрана для регулировки света фар на автомобиле ваз 2107
А — вертикальная линия, обозначающая расположение лампы ближнего света левой блок фары; В — вертикальная линия, обозначающая расположение лампы ближнего света правой блок фары; С — горизонтальная линия, обозначающая расположение ламп ближнего света фар; D — линия, обозначающая высоту подъема горизонтальной границы пучков света; О — осевая линия; J — расстояние между лампами ближнего света фар; h — расстояние от поверхности площадки на которой установлен автомобиль ваз 2107 до ламп ближнего света фар
Процесс регулировки тут
ПТФ как то так


согласно ГОСТ Р 41.48-2004 (Правила ЕЭК ООН N 48)

http://www.complexdoc.ru/text/ГОСТ%20Р%2041.48-2004
Передняя противотуманная фара
6.3.4 Размещение

6.3.4.1 По ширине - та точка поверхности, видимой в направлении исходной оси, которая в наибольшей степени удалена от средней продольной плоскости транспортного средства, должна находиться на расстоянии не более 400 мм от края габаритной ширины транспортного средства.

6.3.4.2 По высоте - не менее 250 мм над поверхностью грунта и не более 800 мм над поверхностью грунта для транспортных средств категории M_1.

Для транспортных средств других категорий максимальная высота не ограничена.

Однако ни одна из точек на поверхности, видимой в направлении исходной оси, не должна находиться выше наиболее высокой точки поверхности, видимой в направлении исходной оси, фары ближнего света.

6.3.4.3 По длине - спереди транспортного средства. Это условие считают выполненным, если излучаемый свет не мешает водителю ни непосредственно, ни косвенно за счет отражения зеркалами заднего вида и/или другими отражающими поверхностями транспортного средства.

6.3.5 Геометрическая видимость

Определяется вертикальными альфа и горизонтальными бета углами (2.13):

альфа = 5° вверх и вниз,

бета = 45° наружу и бета = 10° внутрь.

6.3.6 Направление

Ориентация передних противотуманных фар не должна меняться в зависимости от угла поворота руля. Фары должны быть направлены вперед, но при этом не ослеплять и не создавать излишнего неудобства водителям встречных транспортных средств и другим участникам дорожного движения.

[Prime]

Спс!

[BasicSun]

у меня левая фара светит в низ, если по стенду то верхний уровень сантиметров на 15 ниже нормы, хотел подрегулировать но свет не поднимается, это с регулятором фары проблема или гидрокорректор менять?

[серго]

у меня левая фара светит в низ, если по стенду то верхний уровень сантиметров на 15 ниже нормы, хотел подрегулировать но свет не поднимается, это с регулятором фары проблема или гидрокорректор менять?

отражатель в фаре соскочил или ты регулируеш корректором не поднимает, а в ручную поднимает?

[BasicSun]

гидрокорректор выставлен в единичку, на фаре корректором вниз опускаю, а при подъеме не дотягивает вверх.

"Вручную" это как, регулировкой непосредственно на фаре регулятором или непосредственно руками дергать фару?

Если отражатель соскочил, придется снимать, смотреть, буду проверять эту версию

[прапор]

Естессно регулятором

[BasicSun]

вот как раз регулятором не получается

[прапор]

Значит отражатель соскочил с пимпочки

[Vagar]

Возник вопрос! Не давно пересматривал подкапотное пространство и обнаружил что одна, так сказать трубочка гидрокорректора отходящая к левой фаре обломана. Их вообще можно заменить??? В продаже я их не встречал, а может просто не обращал внимание!

[Сергей 35]

Возник вопрос! Не давно пересматривал подкапотное пространство и обнаружил что одна, так сказать трубочка гидрокорректора отходящая к левой фаре обломана. Их вообще можно заменить??? В продаже я их не встречал, а может просто не обращал внимание!

Гидрокорректор фар называется,продаётся в магазине.в трубках житкость находится под давлением.у тебя теперь фара в верх светит.я у себя сам менял.особо ничего сложного

[Vagar]

У меня на оборот на ближнем обзор ужасный, а ночью в сырую погоду вообще по приборам приходится ездить ! Приблизительная цена вопроса и много ли мороки при замене под панелью???

[Сергей 35]

У меня на оборот на ближнем обзор ужасный, а ночью в сырую погоду вообще по приборам приходится ездить ! Приблизительная цена вопроса и много ли мороки при замене под панелью???

Под панелью как раз всё легко,в фару вставить чуть тяжеловато новичку будет,там нужно в определённом положении его вставлять и вытаскивать чуть провернуть и надавить.в общем старый вытащиш и сам поймёш.а под панелью подкывырни отвёртком этот рычажок каким регуллируется положение фар в ручную и под ним увидиш гайку вот и всё.

[Сергей 35]

я покупал примерно около 300рублей в том году

[Vagar]

Сергей 35 еще раз спасибо! Уже разобрался и прикупил сей девайс, обошелся в 220 рублей!

[Сергей 35]

Откуда взять + при подключении ПТФ идущий на кнопку?только чтобы ПТФ включались отдельно от габаритов?можно взять от +который подходит к кнопке вкл габаритов?какой провод цветом не подскажете?

[прапор]

Откуда взять + при подключении ПТФ идущий на кнопку?только чтобы ПТФ включались отдельно от габаритов?можно взять от +который подходит к кнопке вкл габаритов?какой провод цветом не подскажете?

В семёрке уже есть кнопка ПТФ, только задних. Не хочешь к ним приармяниться? Там всего два провода идут. Посмотри тут: http://www.semerka.info/files/u1/shema_2107.jpg под номером 66

[Сергей 35]

привет земляк.это что тогда провод отсоединить от кнопки который идёт на задний ПТФ?а свой с передними ПТФ присоединить?мне нужно просто чтобы без габаритов ПТФ горели

[прапор]

Тада, не так. Возьми любой плюс, хоть от прикуривателя. А если от задних ПТФ, то только с габаритами и только на ближнем будут работать

[Сергей 35]

в общем взял + от провода идущего к включателю габаритов(постоянный плюс)чёрный провод.всё работает.но думаю ещё предохранитель поставить от акума провод + идёт к рылюшки.пока соединил без предохранителя на прямую.надо щас съездить купить.забыл
