Установка и подключение магнитолы на ВАЗ-2107 в штатное место на консоли

Дорогие друзья. Сегодня мы вам расскажем о том, как грамотно подключить и установить практически любую 1DIN магнитолу в штатное место на ВАЗ-2107. Поскольку бороду от ВАЗ-2107 часто ставят и в ВАЗ-2105 и ВАЗ-2104 то эта инструкция универсальна для любого автомобиля с семерочной бородой. В нашем случае имеем DVD ресивер SOUNDMAX CMD-2039 и акустику овалы DLS M1369. Про то, как лучше устанавливать акустику под заднее стекло и как изготовить акустическую полку на ваз-2107 мы уже писали ранее. Рекомендуем ознакомиться. В этой же статье мы сконцентрируем внимание именно на установке и грамотном подключении самой магнитолы. Итак, поехали.

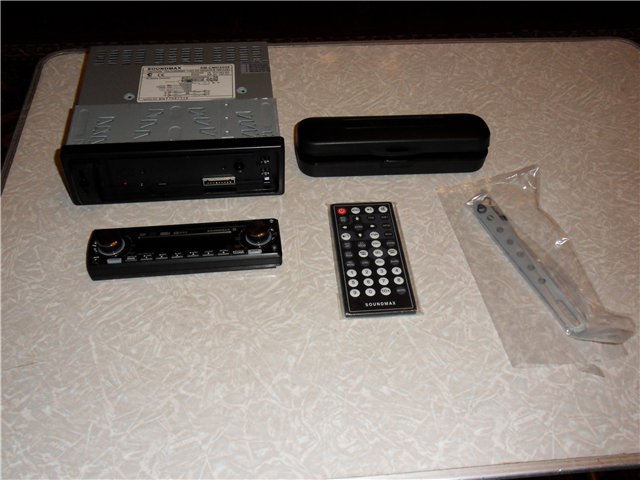

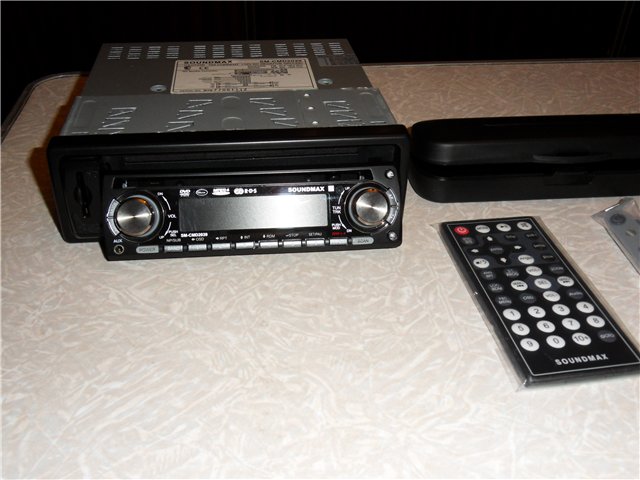

Был мне подарен вот такой DVD ресивер SOUNDMAX CMD-2039:
магнитола на ваз-2107

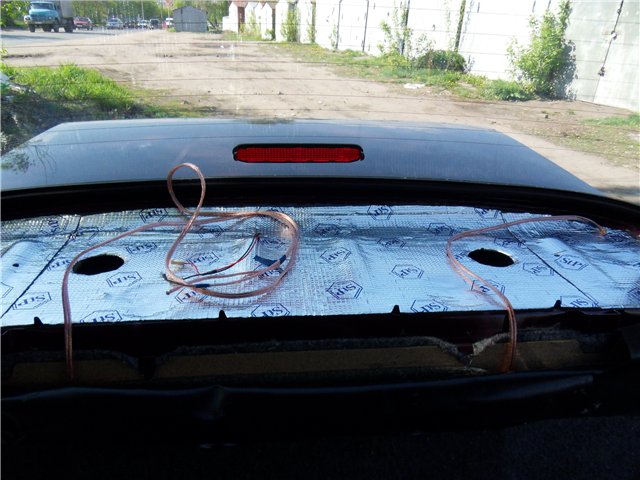

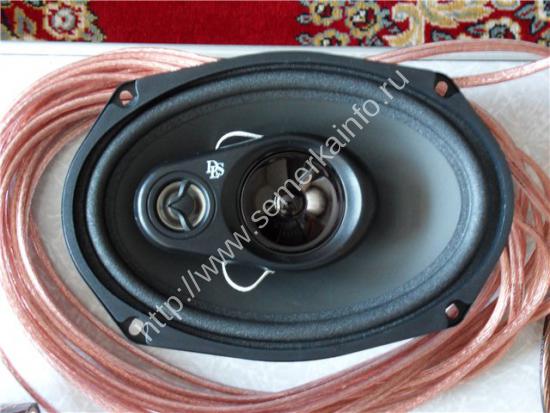

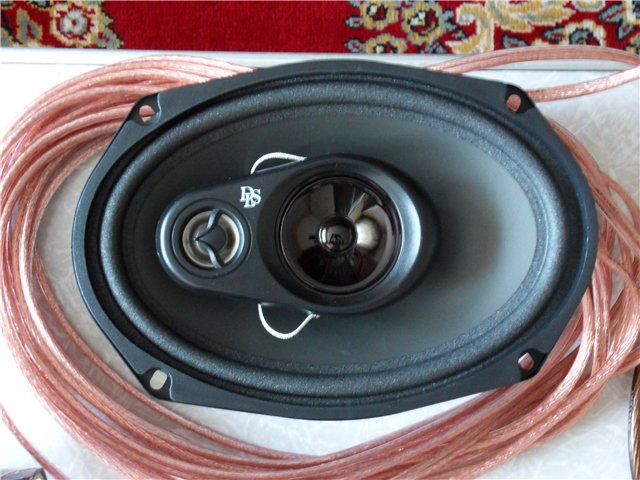

В качестве тыловой акустики в заднюю полку были приобретены пара DLS M1369

Также были куплены акустические провода MYSTERY 2.5 кв. мм, силовой кабель MYSTERY 5 кв. мм., предохранитель в корпусе на 15А, разъем ISO, клеммы для подключения магнитолы к аккумулятору:

акустика и проводка для акустики ваз-2107

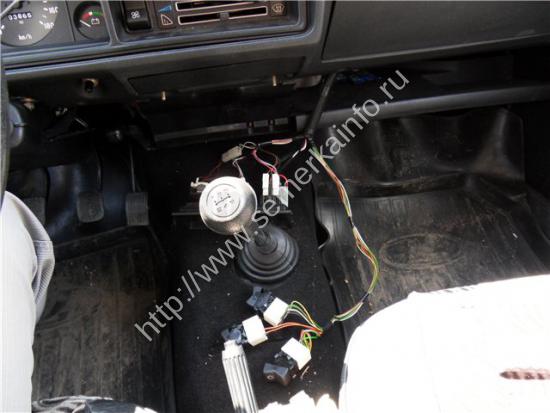

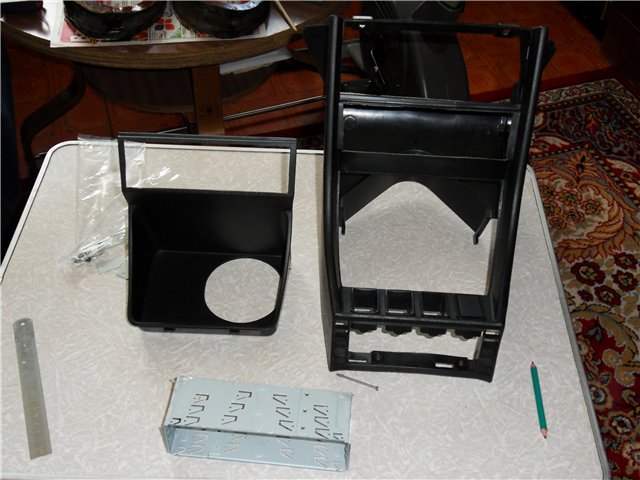

Для удобства в работе консоль была вытащена и принесена домой, где подверглась полной разборке:

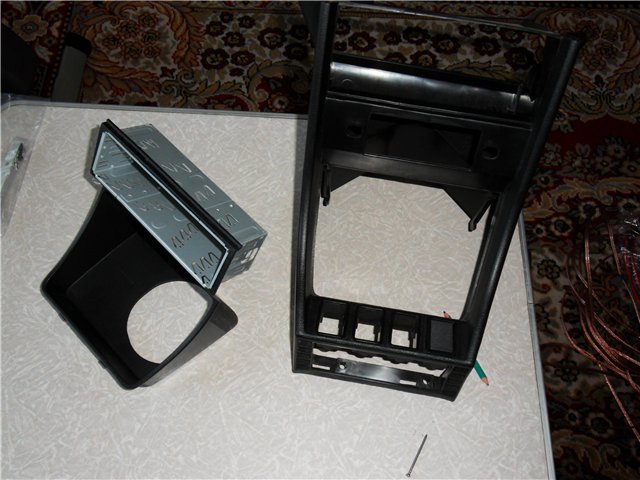

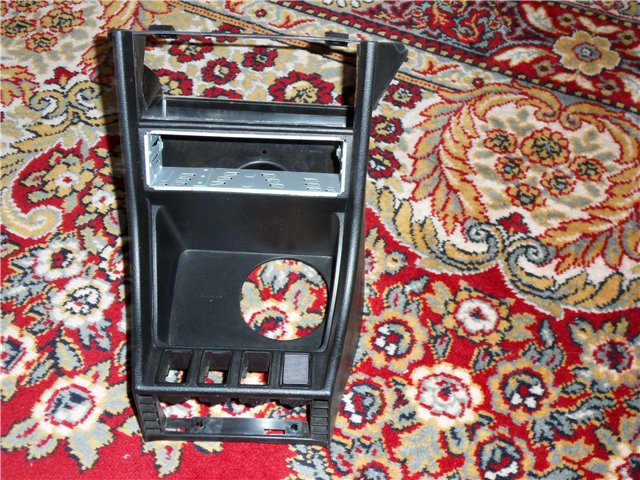

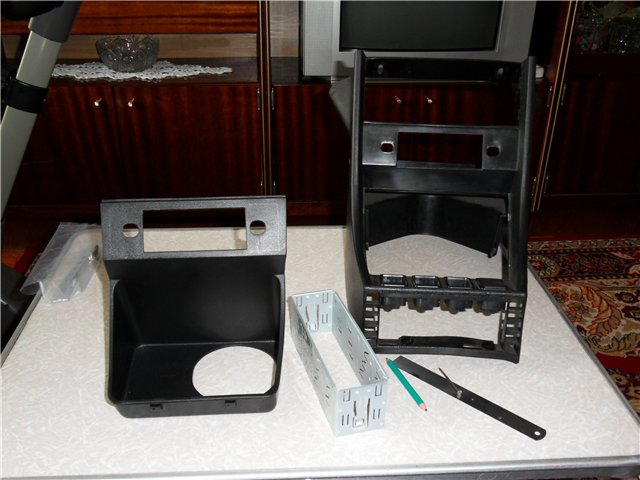

Далее вырезаем прямоугольное отверстие под рамку в первой части консоли…
вырезаем отверствие в первой части консоли ваз-2107
…и во второй:

вырезаем отверствие во второй части консоли ваз-2107

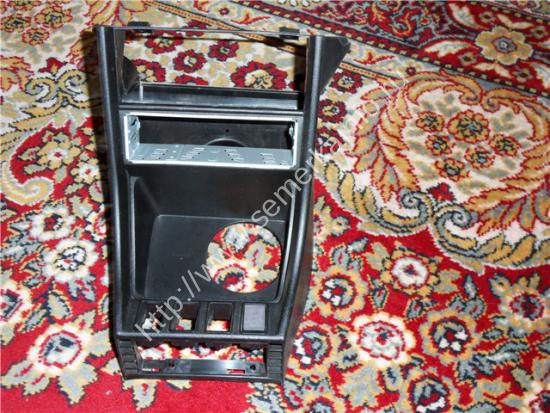

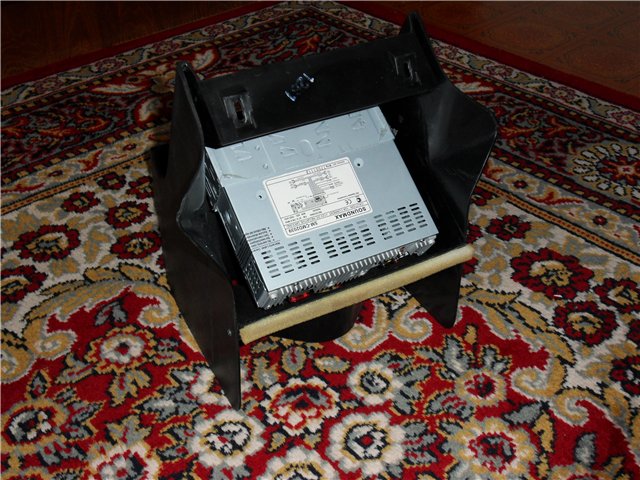

После чего совмещаем их, ставим рамку и разгибаем лепестки…

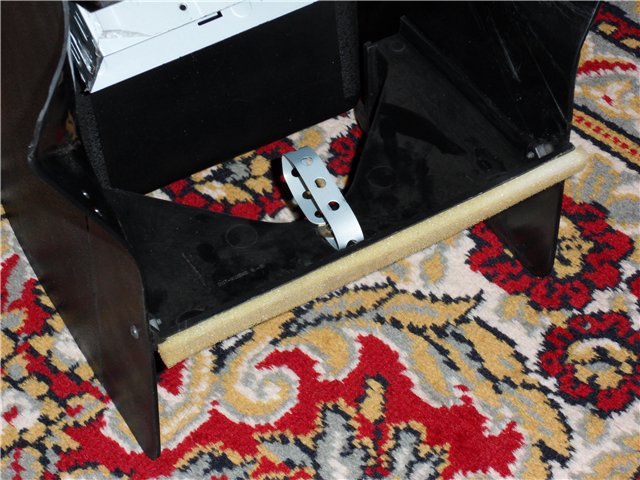

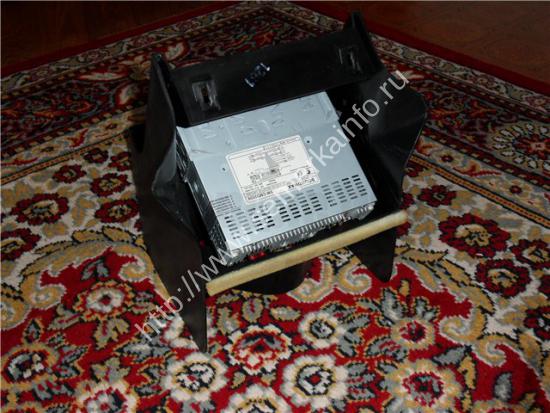

… и ставим кронштейн из комплекта магнитолы, чтобы не болталась задняя часть:

С консолью все! Далее припаиваем акустические и силовые провода к разъему ISO…
разъем ISO подключения магнитолы ваз-2107

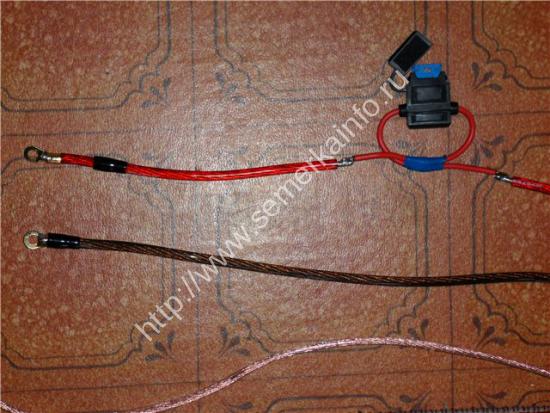

…и клеммы к силовым проводам с предохранителем:
силовые провода подключения магнитолы ваз-2107

Несем этот моток проводов в машину, где из подкапотного пространства напрямую от аккумулятора через технологическое отверстие в кузове (под блоком предохранителей) заводим силовые кабели в салон:
протягиваем провода подключения магнитолы из моторного отсека в салон ваз-2107
Укладываем акустические провода. Я провел по левому борту, чтобы избежать лишних наводок, так как по правому у меня идет штатная проводка. Выводим концы через ковролин прямо под консолью:
проводим проводку под ковролином ваз-2107

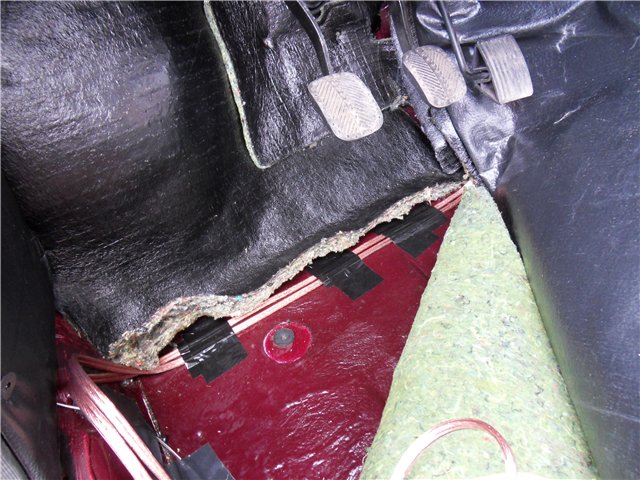

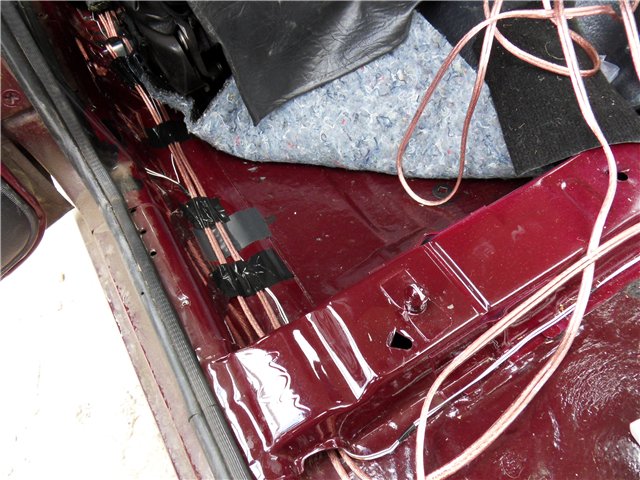

Поднимаем ковролин, шумоизоляцию и монтируем провода, закрепляя их скотчем…
закрепляем провода скотчем

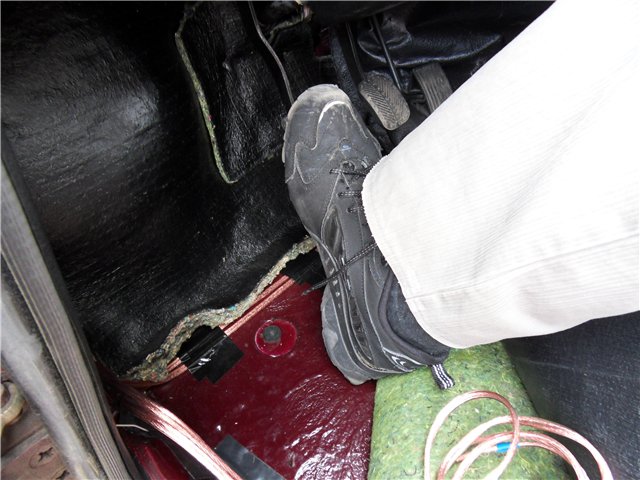

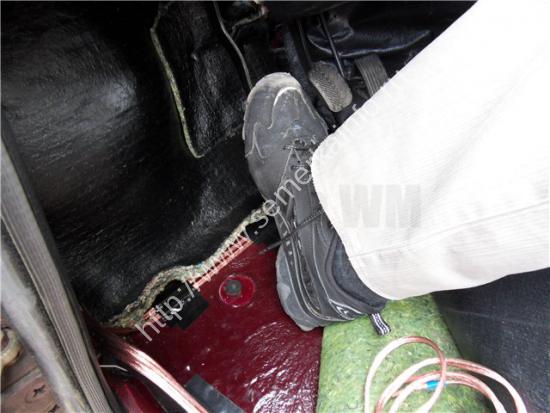

…таким образом, чтобы не наступать на них:

таким образом чтоб ноги не давили на провода

Тянем проводку для задней акустики вдоль левого борта ваз-2107

Тянем проводку для задней акустики вдоль левого борта ваз-2107

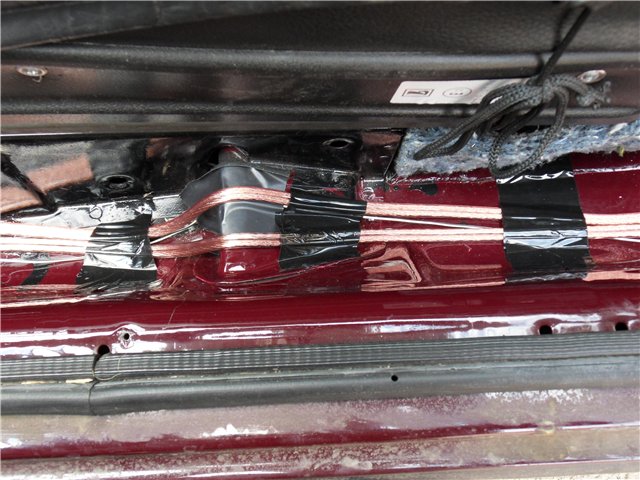

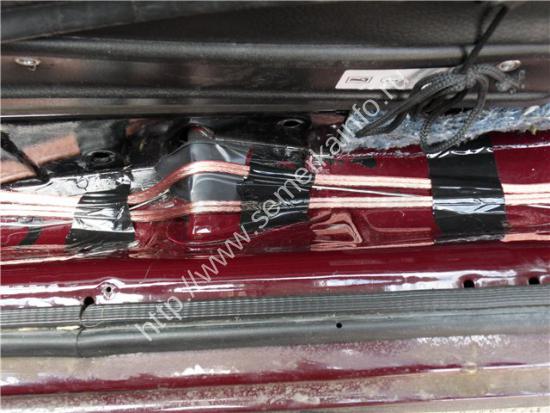

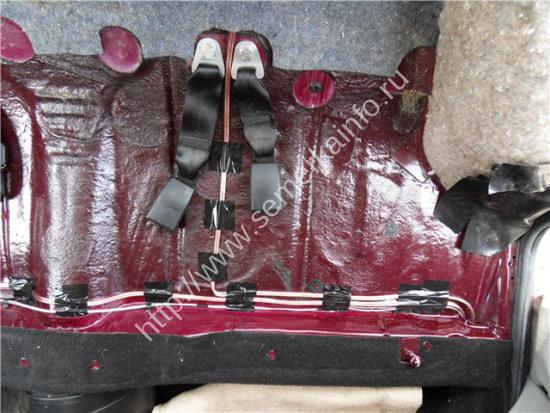

Закрепляем провода к кузову чтоб не болтались:
Закрепляем провода к кузову чтоб не болтались:

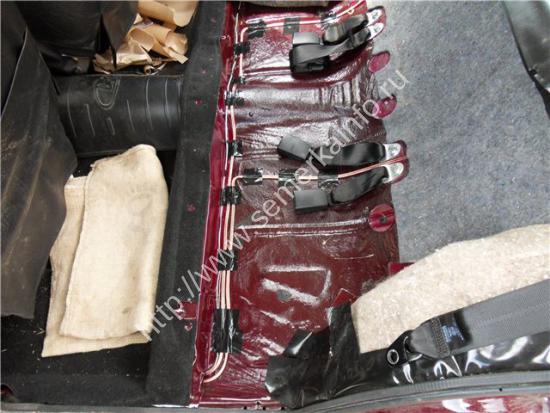

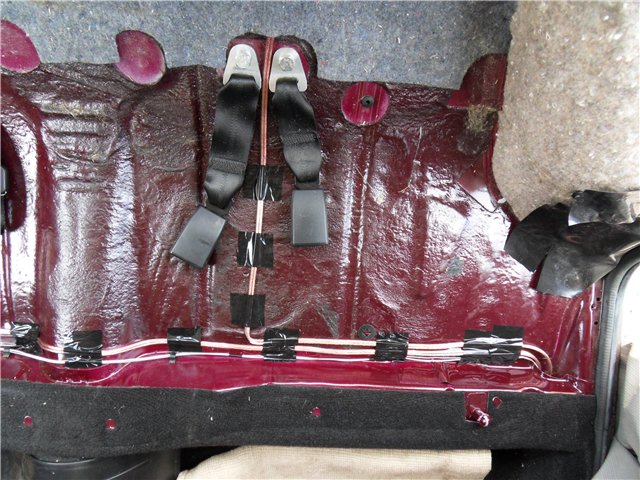

Добрались до задних сидений:
Добрались до задних сиденийпроводка под задними сидениями ваз-2107

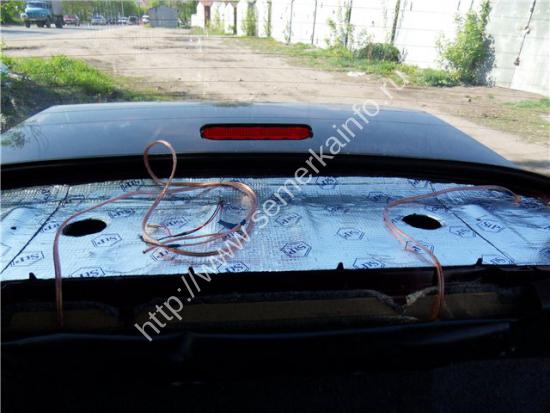

И выводим провода к месту их крепления к задним динамикам:
выводим провода к месту их крепления к задним динамикам

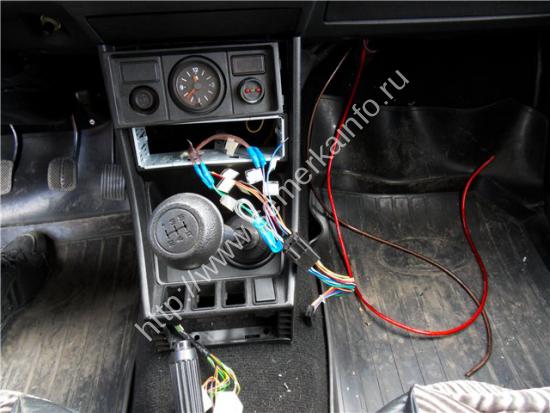

После чего возвращаемся к консоли, устанавливаем ее на место и подключаем все провода:
устанавливаем ее на место и подключаем все провода

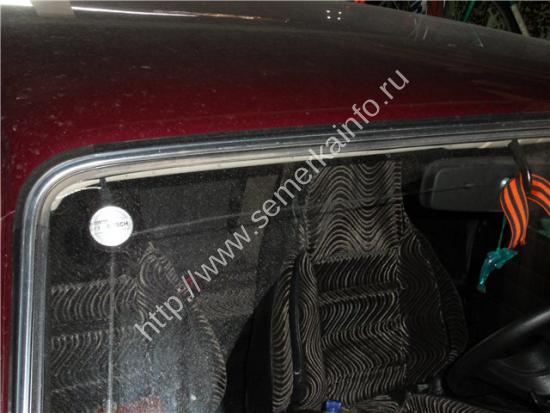

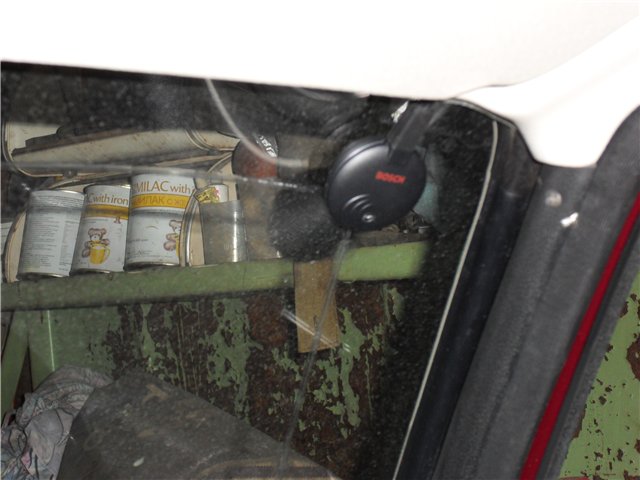

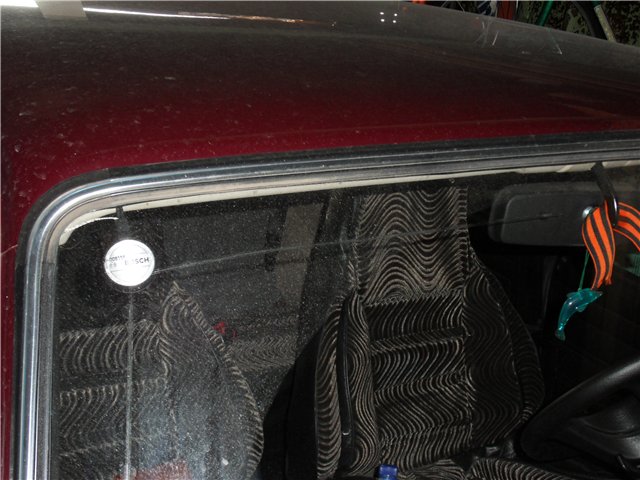

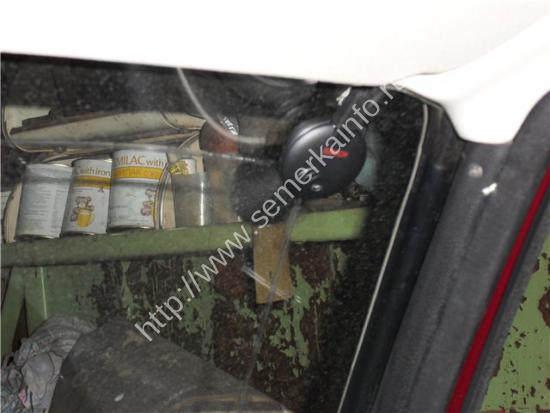

Устанавливаем антенну (внутрисалонная BOSCH) и прячем провод антенны сначала под верхней накладкой (на которой противосолнечные козырьки расположены), потом под правой стойкой опускаем их до магнитолы, не забывая прикрутить землю, например, к саморезу накладки, который вкручивается в кузов (кусочек заземления торчит из под накладки):
Внутрисалонная антенна BOSCHАнтенна внутрисалонная BOSCH

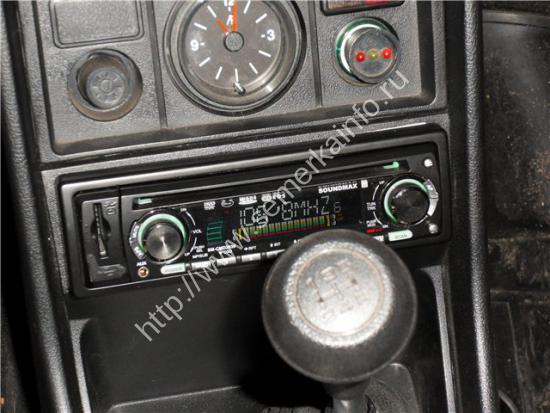

Cтавим магнитолу на место, включаем и наслаждаемся проделанной работой!
магнитола в салоне ваз-2107 в консоли (бороде)
Вот и все, подключение и установка магнитолы завершены, при условии что вы не поленились сделать качественную акустическую полку для акустики можно наслаждаться качественным звуком. Еще можно изготовить подиумы для колонок в передние двери, дабы улучшить нашу звуковую систему, но об этом в следующих материалах. За предоставленные фото и описание мы благодарим нашего форумчанина sergiox из Омска.

 Если у вас остались вопросы - будем рады видеть вас у нас на форуме в ветке Автозвук - ответим на любые :) Всем удачи на дорогах!
