Изготовление приборов с внутренней подсветкой

Вариантов созидания подобного рода самодельных панелей масса, мы рассмотрим один из них как вариант. Один наш форумчанин сделал таким образом: Взял оргстекло 1мм и вырезал кругляши по диаметру старых шкал. Отпечатал на специальной пленке (в центре печати сказал что пленка нужна для светофильтра) рисунок шкал. Наклеил на оргстекло. Стрелки покрасил люминисцентной краской. Лампы подсветки поставил обычные + по одному УФ диоду на каждый прибор, для подсветки стрелок. Важно: чтобы свет не проникал наружу, нужны ободки на кругляши (я просто наклеил по диаметру полосу скотча, одно или двухсторонний мягкий).

Получилась подсветка шкал изнутри как на иномарках.
Рисовал два рисунка сам в обычном паинте на виндовс 7, который поставил себе к сожалению не могу на компе найти, но второй есть, может кому понравится

Образец шкал приборов

1) Сначала я стрелки люминисцентной краской покрасил и подсветил уф-диодами, в принципе получилось очень даже хорошо. Краску лучше брать сигнального цвета (маркеры для выделения текста таких цветов бывают--ярко-красный, салатовый, оранжевый). Потом на разборке при покупки деталек для своей субарки нашел коробку с приборками, взял оттуда стрелки, с какой не знаю, знаю что японец.
2) Подсветка одометра получилась хорошая, уже когда я светодиоды ближе к центру шкалы примастыривал, чтобы стрелку подсветить.
3) Пленка вроде ОРАКАЛ называется, прозрачная матовая на клейкой основе. Есть еще Оражет - буду на ней еще пробовать.

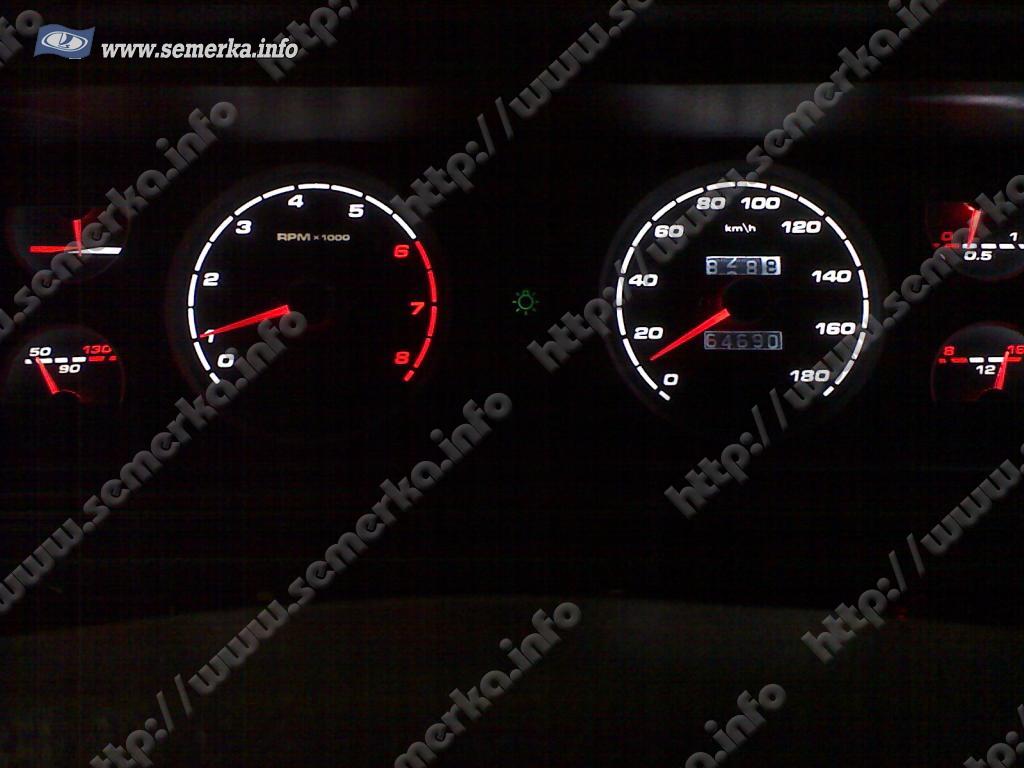

Вот общий вид конечного варианта приборки в темное время суток:



Комментарии

Аватар пользователя Ko$mO

Отлично смотрится! главное что все просто и идеально, сам себе такую же ищу, но думаю что стоит попробовать и самому сделать!
За труды Респект!!!

можеш скинуть файл что бы я тоже распечатал http://vk.com/id127472672

Аватар пользователя ReFlEx

Да, кинь пожалуйста, мне тоже: http://vk.com/chernovpave1 Спасибо заранее =)

Тоже файлик хочется. http://vk.com/id54224687 Спасибо.

Аватар пользователя шура1960

Моложёжь!Может кто нить объяснить дедушке,почему диодную ленту в п/п ставят на ребро вокруг прибора?Ведь логичнее её наклеить по контуру,или это какая то фишка????? Не поленитесь объяснить,как сделать приборку на СЕМЁРКЕ по уму и красиво,а то зрение ужо не то и штатную почти не видно!!! Заранее благодарен,если найдётся добрый человек!!!

Автор, можешь исходники выложить, которые распечатывать, очень красиво получилось, и глаза не режет.

Аватар пользователя os_a

Реально зачетно!
два замечания: при снятии стрелок - аккуратнее. Мой знакомый сломал паз крепления стрелки (жестко прикипела, применив небольшое усилие - поломали. Найти стрелку - глобальная проблема. только прибор в сборе - от 500 руб). Так он и передвигается без стрелки тахометра, благо что инжектор. Второе замечание - люминисцентную краску в магазе не купить (по крайней мере у нас в Калуге). Продавцы утверждают что эти спец средства не возможно купить.
И вопрос - с такой панелью реально пройти ТО?

Автор, скажи, ты случайно не нашел те шаблоны, которые себе ставил? сколько ни шарил в и-нете одни только убогие варианты попадаются. хочу себе сделать такой вот как у тебя стоит.

еще хотелось бы более подробную инструкцию, для "чайников" что называется))
