Закрывание задних дверей

Непрочитанное сообщение DefrockeD » Пн май 16, 2011 11:28:45

Я заранее извиняюсь если есть такая же тема, не смог найти (просто даже не знал, что вбивать в поиске)...

1.) у меня от сигнализации закрывается только передние двери, решил поставить и на задние, но беда в том что там механизм закрывания идет в доль и куда и как установить эл. тягу не знаю, поставил кое как но у неё не хватает мощности закрыть, возможно кто нибудь занимался такой ерундой? Объясните пожалуйста, за фото будет просто отдельное огромнейшее спасибо!

2.) у меня стоят ЭСП "Гранат" на передних дверях, 2 кнопки располагаются на двери с водительской стороны, после долгих мучений с просьбами пассажиров открыть окно, решил поставить на дверь кнопку для открытия окна... в общем протянул провода параллельно к другой кнопке нажимаю на кнопку ЭСП, очень очень медленно закрывает и открывает, при этом дико греется +. От старой кнопки (со стороны водителя) происходит тоже самое, отсоединяю параллельные провода всё работает на отлично, в чем дело не могу понять. Брал + и - на прямую от аккумулятора одна и та же фигня.

Помогите бедолаге решить проблемы. :|

Аватара пользователя
JET
Прописан на semerka.info
Сообщения: 8309
Зарегистрирован: Чт дек 18, 2008 13:38:18
Модель авто: BOGDAN 21104
Тип двигателя: Инжекторный
Откуда: СССР
Благодарил (а): 253 раза
Поблагодарили: 636 раз
Контактная информация:

Re: Закрывание задних дверей

Непрочитанное сообщение JET » Пн май 16, 2011 11:35:33

DefrockeD писал(а):2.) у меня стоят ЭСП "Гранат" на передних дверях, 2 кнопки располагаются на двери с водительской стороны, после долгих мучений с просьбами пассажиров открыть окно, решил поставить на дверь кнопку для открытия окна... в общем протянул провода параллельно к другой кнопке нажимаю на кнопку ЭСП, очень очень медленно закрывает и открывает, при этом дико греется +. От старой кнопки (со стороны водителя) происходит тоже самое, отсоединяю параллельные провода всё работает на отлично, в чем дело не могу понять. Брал + и - на прямую от аккумулятора одна и та же фигня.
Дружище, во первых предохранитель нужно ставить в провод запитки от АКБ, иначе рискуешь поработать пожарником;
во-вторых нужно использовать поиск, я как минимум в 2 темах выкладывал схему подключения 3-й кнопки дублера.
Тупо в параллель вешать дублера НЕЛЬЗЯ (!)
Вложения

Аватара пользователя
JET
Прописан на semerka.info
Сообщения: 8309
Зарегистрирован: Чт дек 18, 2008 13:38:18
Модель авто: BOGDAN 21104
Тип двигателя: Инжекторный
Откуда: СССР
Благодарил (а): 253 раза
Поблагодарили: 636 раз
Контактная информация:

Re: Закрывание задних дверей

Непрочитанное сообщение JET » Пн май 16, 2011 11:43:50

DefrockeD писал(а):Объясните пожалуйста, за фото будет просто отдельное огромнейшее спасибо!

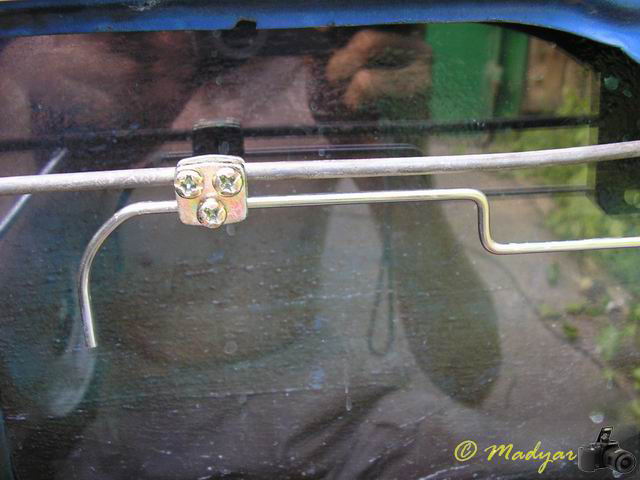

Фото взято из тырнета.

DefrockeD
Стажер
Стажер
Сообщения: 11
Зарегистрирован: Пн сен 20, 2010 9:19:10
Модель авто: ВАЗ 21053

Re: Закрывание задних дверей

Непрочитанное сообщение DefrockeD » Пн май 16, 2011 12:09:29

Тупо в параллель вешать дублера НЕЛЬЗЯ

почему нет? :hmmm:

Спасибо огромное за фото. (!)

Аватара пользователя
JET
Прописан на semerka.info
Сообщения: 8309
Зарегистрирован: Чт дек 18, 2008 13:38:18
Модель авто: BOGDAN 21104
Тип двигателя: Инжекторный
Откуда: СССР
Благодарил (а): 253 раза
Поблагодарили: 636 раз
Контактная информация:

Re: Закрывание задних дверей

Непрочитанное сообщение JET » Пн май 16, 2011 12:14:05

DefrockeD писал(а):почему нет?
А как ты думаешь, почему у тебя провода греются? Кури схему работы кнопки (впаре с дублером) и поймешь.
DefrockeD писал(а):Спасибо огромное за фото.
Пожалста.

DefrockeD
Стажер
Стажер
Сообщения: 11
Зарегистрирован: Пн сен 20, 2010 9:19:10
Модель авто: ВАЗ 21053

Re: Закрывание задних дверей

Непрочитанное сообщение DefrockeD » Пн май 16, 2011 12:17:34

А как ты думаешь, почему у тебя провода греются? Кури схему работы кнопки (впаре с дублером) и поймешь.

Может не правильно подключаю например... херовый из меня электрик, был о себе лучшего мнения :D Схема если честно мне мало что дает, мне бы на пальцах...

Аватара пользователя
JET
Прописан на semerka.info
Сообщения: 8309
Зарегистрирован: Чт дек 18, 2008 13:38:18
Модель авто: BOGDAN 21104
Тип двигателя: Инжекторный
Откуда: СССР
Благодарил (а): 253 раза
Поблагодарили: 636 раз
Контактная информация:

Re: Закрывание задних дверей

Непрочитанное сообщение JET » Пн май 16, 2011 12:24:52

DefrockeD писал(а):Может не правильно подключаю например...
Конечно неправильно, у тя коротыш получается.
DefrockeD писал(а):херовый из меня электрик, Схема если честно мне мало что дает, мне бы на пальцах...
На схеме полная распиновка с номерами клем в колодках, так же номера клем у тя присутствуют на колодках кнопок, куда еще проще??? :slap:
Если уж совсем тяжело по электрочасти (что видно из отсутствия ОБЯЗАТЕЛЬНОГО предохранителя на питающем плюсе) - ехай лучше к автоэлектрику в сервис, а то еще беды натворишь (т т т)

DefrockeD
Стажер
Стажер
Сообщения: 11
Зарегистрирован: Пн сен 20, 2010 9:19:10
Модель авто: ВАЗ 21053

Re: Закрывание задних дверей

Непрочитанное сообщение DefrockeD » Пн май 16, 2011 12:37:25

да причем тут предохранитель, ЭСП через прикуриватель идет на нем есть он.
От АКБ брал + на доли секунд, провод нагреться не успеет даже.

Я просто понять не могу на схеме под номерами это что именно?

№ 3,4,3 это фишки?

Я хочу протянуть провода от одной кнопки на другую, почему нет? в чем отличие они ведь нигде не пересекаются чтобы было короткое, поясни пожалуйста, в чем тогда моя ошибка, что нужно сделать не так как я а правильно? :no:

Аватара пользователя
JET
Прописан на semerka.info
Сообщения: 8309
Зарегистрирован: Чт дек 18, 2008 13:38:18
Модель авто: BOGDAN 21104
Тип двигателя: Инжекторный
Откуда: СССР
Благодарил (а): 253 раза
Поблагодарили: 636 раз
Контактная информация:

Re: Закрывание задних дверей

Непрочитанное сообщение JET » Пн май 16, 2011 12:50:27

DefrockeD писал(а):хочу протянуть провода от одной кнопки на другую, почему нет?
Да тяни, коль желание есть.
DefrockeD писал(а):Я просто понять не могу на схеме под номерами это что именно?
Номера ножек в колодках .
DefrockeD писал(а):№ 3,4,3 это фишки?
Это кнопки с воткнутыми колодками.
3,4 внизу - пара на водительской двери (3 стекло пассажира), 3 вверху - дублер на правой двери.
DefrockeD писал(а):в чем отличие они ведь нигде не пересекаются чтобы было короткое, поясни пожалуйста, в чем тогда моя ошибка, что нужно сделать не так как я а правильно?

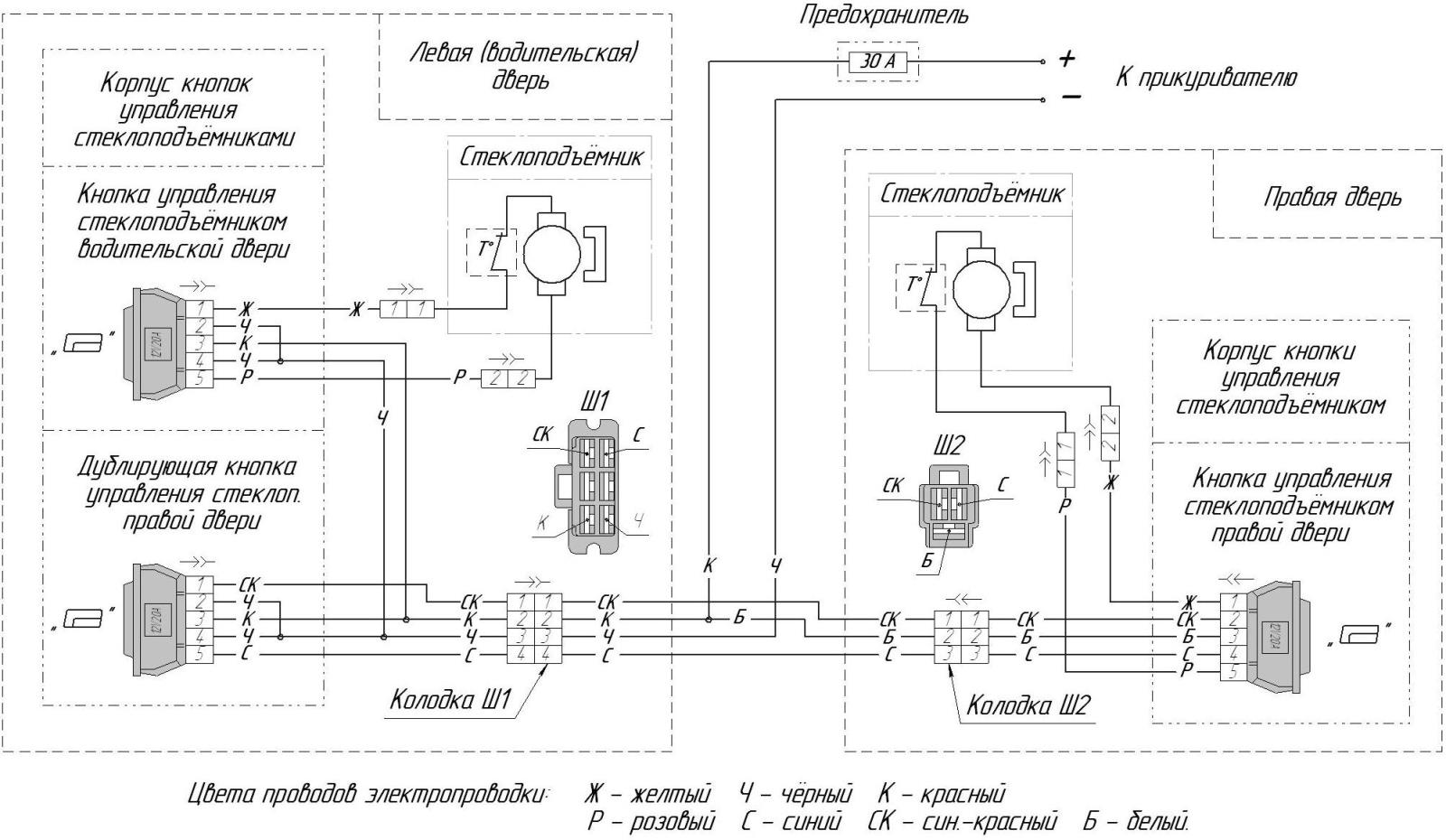

Нужно подключить кнопку дублер по вышеприведеной схеме. Чтобы понять как получается короткое - изучай принцип работы кнопок (схемы их внутренностей нарисованы на схеме, на пальцах тут не обьяснишь).

Аватара пользователя
Любомир
Автолюбитель
Автолюбитель
Сообщения: 23
Зарегистрирован: Вт авг 16, 2011 10:27:23
Модель авто: ВАЗ 2107
Благодарил (а): 5 раз
Контактная информация:

Re: Закрывание задних дверей

Непрочитанное сообщение Любомир » Пн авг 22, 2011 20:16:18

А можна схемку для третьей кнопки дублера только пятиконтактной?

Аватара пользователя
JET
Прописан на semerka.info
Сообщения: 8309
Зарегистрирован: Чт дек 18, 2008 13:38:18
Модель авто: BOGDAN 21104
Тип двигателя: Инжекторный
Откуда: СССР
Благодарил (а): 253 раза
Поблагодарили: 636 раз
Контактная информация:

Re: Закрывание задних дверей

Непрочитанное сообщение JET » Пн авг 22, 2011 20:20:03

Любомир
Дай схему кнопки.

Аватара пользователя
Любомир
Автолюбитель
Автолюбитель
Сообщения: 23
Зарегистрирован: Вт авг 16, 2011 10:27:23
Модель авто: ВАЗ 2107
Благодарил (а): 5 раз
Контактная информация:

Re: Закрывание задних дверей

Непрочитанное сообщение Любомир » Пн авг 22, 2011 21:09:34

1-подсветка
2,5-мотор
3-плюс с акума
6-минус
Все кнопки ПКЛ-12-1. Спасибо

Аватара пользователя
Любомир
Автолюбитель
Автолюбитель
Сообщения: 23
Зарегистрирован: Вт авг 16, 2011 10:27:23
Модель авто: ВАЗ 2107
Благодарил (а): 5 раз
Контактная информация:

Re: Закрывание задних дверей

Непрочитанное сообщение Любомир » Пн авг 22, 2011 21:15:32

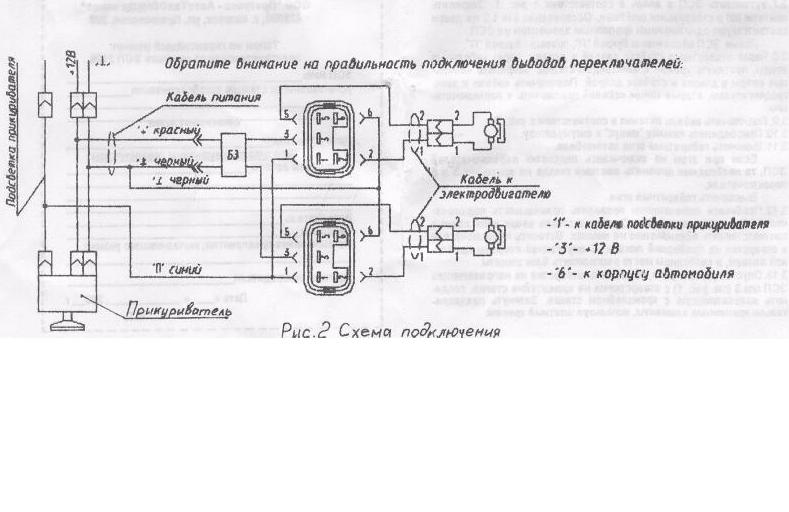

В руководстве такая схема, хочу подключить дублирующую от водителя
Вложения

Аватара пользователя
Любомир
Автолюбитель
Автолюбитель
Сообщения: 23
Зарегистрирован: Вт авг 16, 2011 10:27:23
Модель авто: ВАЗ 2107
Благодарил (а): 5 раз
Контактная информация:

Re: Закрывание задних дверей

Непрочитанное сообщение Любомир » Пн авг 22, 2011 21:20:48

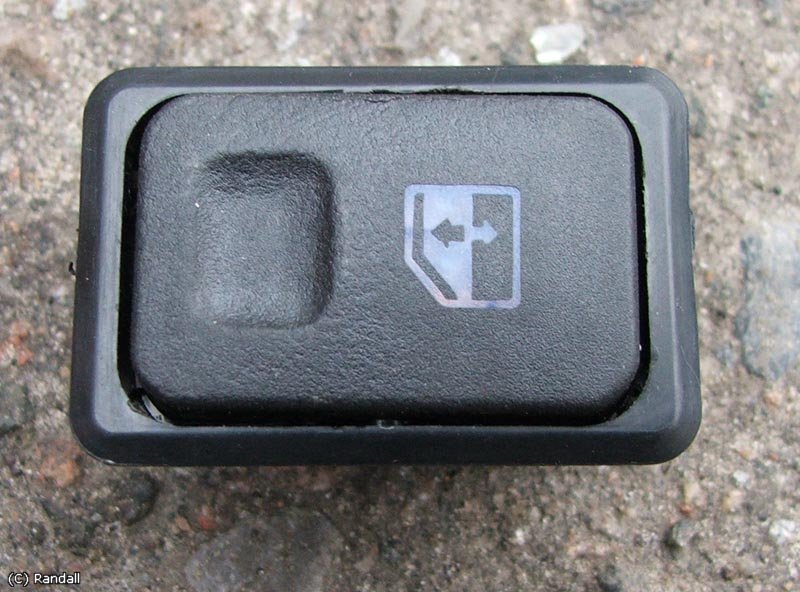

Вот такая кнопка
Вложения

Аватара пользователя
JET
Прописан на semerka.info
Сообщения: 8309
Зарегистрирован: Чт дек 18, 2008 13:38:18
Модель авто: BOGDAN 21104
Тип двигателя: Инжекторный
Откуда: СССР
Благодарил (а): 253 раза
Поблагодарили: 636 раз
Контактная информация:

Re: Закрывание задних дверей

Непрочитанное сообщение JET » Вт авг 23, 2011 7:18:16

Любомир
Что такое БЗ на схеме?
Чот схема косячная... На одну кнопку ЭСП на 3 контакт подходит +, а на второй кнопке на 3 контакт подходит -.... :wacko:
Схема кнопки - это как на картинке. Не зная её комутации невозможно составить схему.
Лучше бы ты поставил 10 шные кнопки...

Аватара пользователя
Любомир
Автолюбитель
Автолюбитель
Сообщения: 23
Зарегистрирован: Вт авг 16, 2011 10:27:23
Модель авто: ВАЗ 2107
Благодарил (а): 5 раз
Контактная информация:

Re: Закрывание задних дверей

Непрочитанное сообщение Любомир » Вт авг 23, 2011 7:49:29

Схему не могу нарыть, эта действительно косячная у меня на вторую кнопку на 3-й контакт тоже плюс идет, жаль я уже дырки под эти кнопки повырезал в ручках, десяточные не подходят
там распиновка такая
"Кому интересно разводка для кнопки ПКЛ-12-1 (от какой то волги вроде):
- 1 плюс с габаритов
- 2 к стеклоподъёмнику
- 3 плюс с замка зажигания
- 5 к стеклоподъёмнику
- 6 масса
_________"

Аватара пользователя
Любомир
Автолюбитель
Автолюбитель
Сообщения: 23
Зарегистрирован: Вт авг 16, 2011 10:27:23
Модель авто: ВАЗ 2107
Благодарил (а): 5 раз
Контактная информация:

Re: Закрывание задних дверей

Непрочитанное сообщение Любомир » Вт авг 23, 2011 7:53:51

И еще здесь такое нарыл по поводу этой кнопки, не знаю может прояснит что то:
"Причем, у нее 5 ног всего. и схема хитрая... Нормальнозамкнутых контактов вобще нет! Из 5 ног 3 входа (+, земля и подсветка) и 2 выхода - на двигатель. Просто меняет полярность на двигатель. Нажал вверх - "+" мыкает на одни хвост, "-" - на другой. Вверх - наоборот. Отпустил кнопку - все разомкнуто."

Аватара пользователя
JET
Прописан на semerka.info
Сообщения: 8309
Зарегистрирован: Чт дек 18, 2008 13:38:18
Модель авто: BOGDAN 21104
Тип двигателя: Инжекторный
Откуда: СССР
Благодарил (а): 253 раза
Поблагодарили: 636 раз
Контактная информация:

Re: Закрывание задних дверей

Непрочитанное сообщение JET » Вт авг 23, 2011 7:56:36

Любомир писал(а):от какой то волги вроде
:yes: От газ 3110

Аватара пользователя
JET
Прописан на semerka.info
Сообщения: 8309
Зарегистрирован: Чт дек 18, 2008 13:38:18
Модель авто: BOGDAN 21104
Тип двигателя: Инжекторный
Откуда: СССР
Благодарил (а): 253 раза
Поблагодарили: 636 раз
Контактная информация:

Re: Закрывание задних дверей

Непрочитанное сообщение JET » Вт авг 23, 2011 7:58:10

Любомир писал(а): Отпустил кнопку - все разомкнуто."
Тогда подключеная параллельно дублирующая кнопка работала бы 100% :yes:

Аватара пользователя
Любомир
Автолюбитель
Автолюбитель
Сообщения: 23
Зарегистрирован: Вт авг 16, 2011 10:27:23
Модель авто: ВАЗ 2107
Благодарил (а): 5 раз
Контактная информация:

Re: Закрывание задних дверей

Непрочитанное сообщение Любомир » Вт авг 23, 2011 8:04:51

Замыкание, уже 5 предохранителей спалил:(

Аватара пользователя
JET
Прописан на semerka.info
Сообщения: 8309
Зарегистрирован: Чт дек 18, 2008 13:38:18
Модель авто: BOGDAN 21104
Тип двигателя: Инжекторный
Откуда: СССР
Благодарил (а): 253 раза
Поблагодарили: 636 раз
Контактная информация:

Re: Закрывание задних дверей

Непрочитанное сообщение JET » Вт авг 23, 2011 8:14:27

Любомир писал(а):Замыкание
В момент подключения кнопки или в момент поднятия/опускания стекла?

Аватара пользователя
Любомир
Автолюбитель
Автолюбитель
Сообщения: 23
Зарегистрирован: Вт авг 16, 2011 10:27:23
Модель авто: ВАЗ 2107
Благодарил (а): 5 раз
Контактная информация:

Re: Закрывание задних дверей

Непрочитанное сообщение Любомир » Вт авг 23, 2011 8:16:14

Еще такое нашел, тут тоже 5 контактов
Вложения

Аватара пользователя
Любомир
Автолюбитель
Автолюбитель
Сообщения: 23
Зарегистрирован: Вт авг 16, 2011 10:27:23
Модель авто: ВАЗ 2107
Благодарил (а): 5 раз
Контактная информация:

Re: Закрывание задних дверей

Непрочитанное сообщение Любомир » Вт авг 23, 2011 8:17:32

в момент нажатия на кнопку или вверх или вниз

Аватара пользователя
JET
Прописан на semerka.info
Сообщения: 8309
Зарегистрирован: Чт дек 18, 2008 13:38:18
Модель авто: BOGDAN 21104
Тип двигателя: Инжекторный
Откуда: СССР
Благодарил (а): 253 раза
Поблагодарили: 636 раз
Контактная информация:

Re: Закрывание задних дверей

Непрочитанное сообщение JET » Вт авг 23, 2011 8:20:10

Любомир писал(а):Еще такое нашел, тут тоже 5 контактов
Это схема на универсальные ЭСП Конвой. Там кнопки не такие как у тебя.
Любомир писал(а):в момент нажатия на кнопку или вверх или вниз
Ясно.
Ты кнопку не разбирал? Эт я к тому, чтобы глянуть чо с чем замыкается при операциях...

Аватара пользователя
Любомир
Автолюбитель
Автолюбитель
Сообщения: 23
Зарегистрирован: Вт авг 16, 2011 10:27:23
Модель авто: ВАЗ 2107
Благодарил (а): 5 раз
Контактная информация:

Re: Закрывание задних дверей

Непрочитанное сообщение Любомир » Вт авг 23, 2011 8:28:02

да нет еще, могу разобрать если надо

Ответить

Вернуться в «Электрика»

Кто сейчас на конференции

Сейчас этот форум просматривают: нет зарегистрированных пользователей и 13 гостей
