А как держать паяльник в процессе творчества?!

Только так!

[andy]

Только так!

да ну...
а если паяльник такой???


Добавлено спустя 14 минут 52 секунды:
вот, на скорую руку...

[олежек]

да ну...
а если паяльник такой???

точно так же, за ЖАЛО, и обязательно во включенном состоянии

[andy]

да ну...
а если паяльник такой???

точно так же, за ЖАЛО, и обязательно во включенном состоянии

От ты злюка :-D

[олежек]

вообще при виде данной фотки, свою РЭ практику вспоминаю в технаре, где то так же было у наших барышень

[Антон80]

Для чего два диода? Я их поломал случайно, когда плату мыл. Будет ли без них работать? И что за диоды? Пока не могу проверить, так как все мокрое и разобрано. Если диоды нужны, то завтра на работе буду искать.
Хочу древний аппарат восстановить.

Добавлено спустя 2 минуты 18 секунд:
Нагуглил фразу:
Диоды VD1 и VD2 - это так называемый фриттер - схема защиты слуха от акустических ударов.
Неужели все так плохо для уха или же можно без них?

[ни кола]

Есть такой плафон. Думал, что все просто, подключил и заработали диодики. Ан, нет. Извиняюсь за качество фоток, суть не в них. В общем, какие (по цвету) подключить провода, чтобы все заработало. В иномарках же есть какие-то общие критерии по цветам.

[Буйный]

В иномарках же есть какие-то общие критерии по цветам.

Не думаю. А по аналогии с ВАЗом, белый это подсветка логотипа на клавише включения, но не факт в твоём случае. Четыре провода, думаю, должно быть - постоянный "+", постоянный "-", подсветка клавиши и приходящий "-" от концевиков дверей.

[ни кола]

В дорогих иномарках, при выключении зажигания, через 10-15 минут выключается салонный свет, на случай, если забыл. Вот один из проводов, по моему этот. Какой цвет взять за минус?

[Буйный]

В дорогих иномарках, при выключении зажигания, через 10-15 минут выключается салонный свет

Коль, в дешёвых ВАЗиках он тоже вырубается через 10 сек(вежливая подсветка), эсичё.

Какой цвет взять за минус?

Вот, честно, только гадать или обратиться в личку к Диме memberlist.php?mode=viewprofile&u=2964 , он точно знает .

[олежек]

Какой цвет взять за минус?

обычно самая "жирная" медь на плате вокруг всех остальных дорожек будет минусом, но надо смотреть плату ближе, на твоих фото совсем ни чего не видно, можно отследить на пример по стабилизаторам, конденсаторам и прочему, но на фото мало чего можно разобрать.

[ни кола]

разобрался методом тыка и интуиции. Синий - минус, розовый - плюс. Загорается диод подсветки инфокнопки. Только я не могу понять, может это ни диоды? Что это, вообще такое в иномарках? ДЛя чего такая сложная схема? Это что-то странное и ...

[Classic]

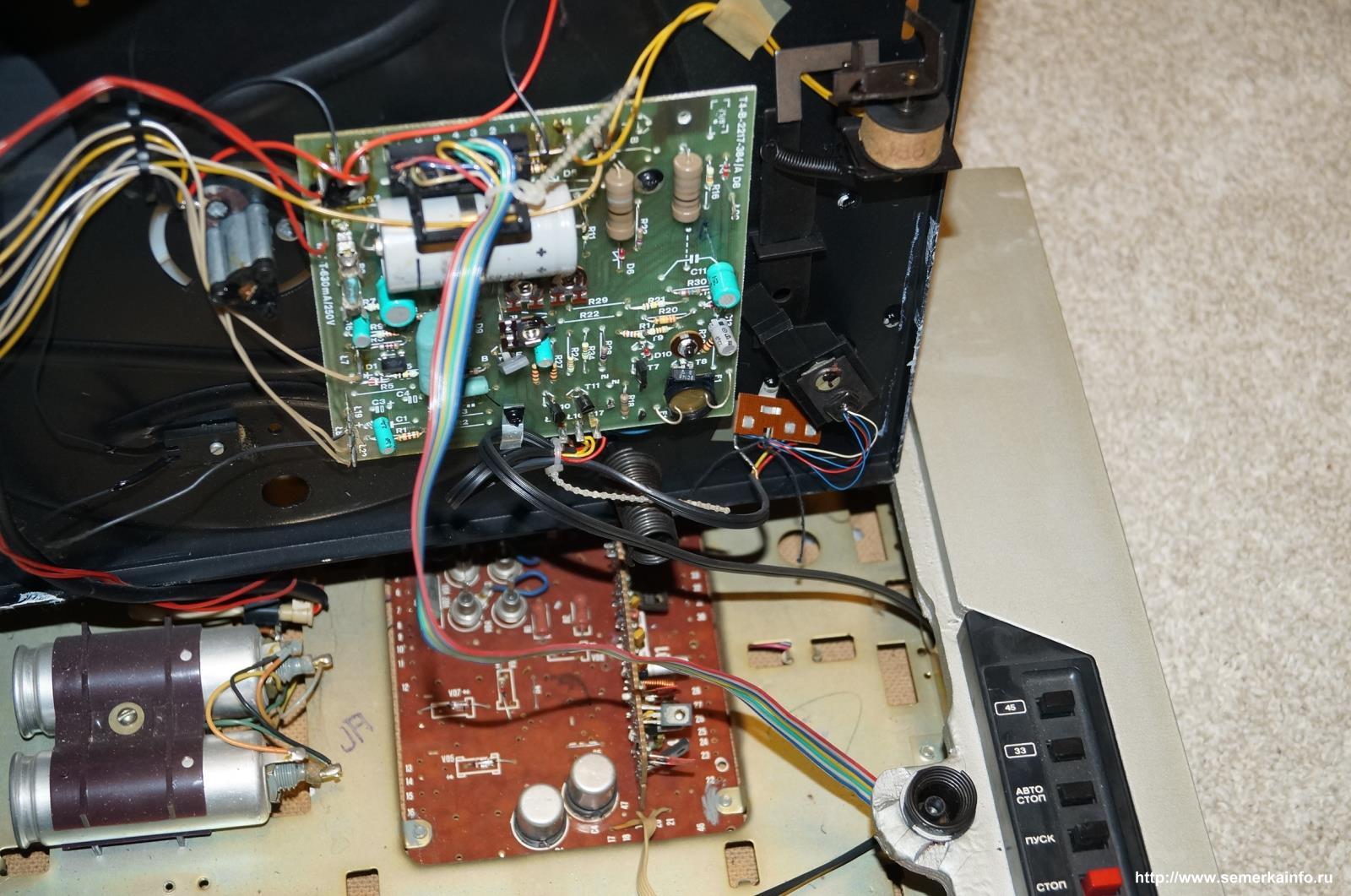

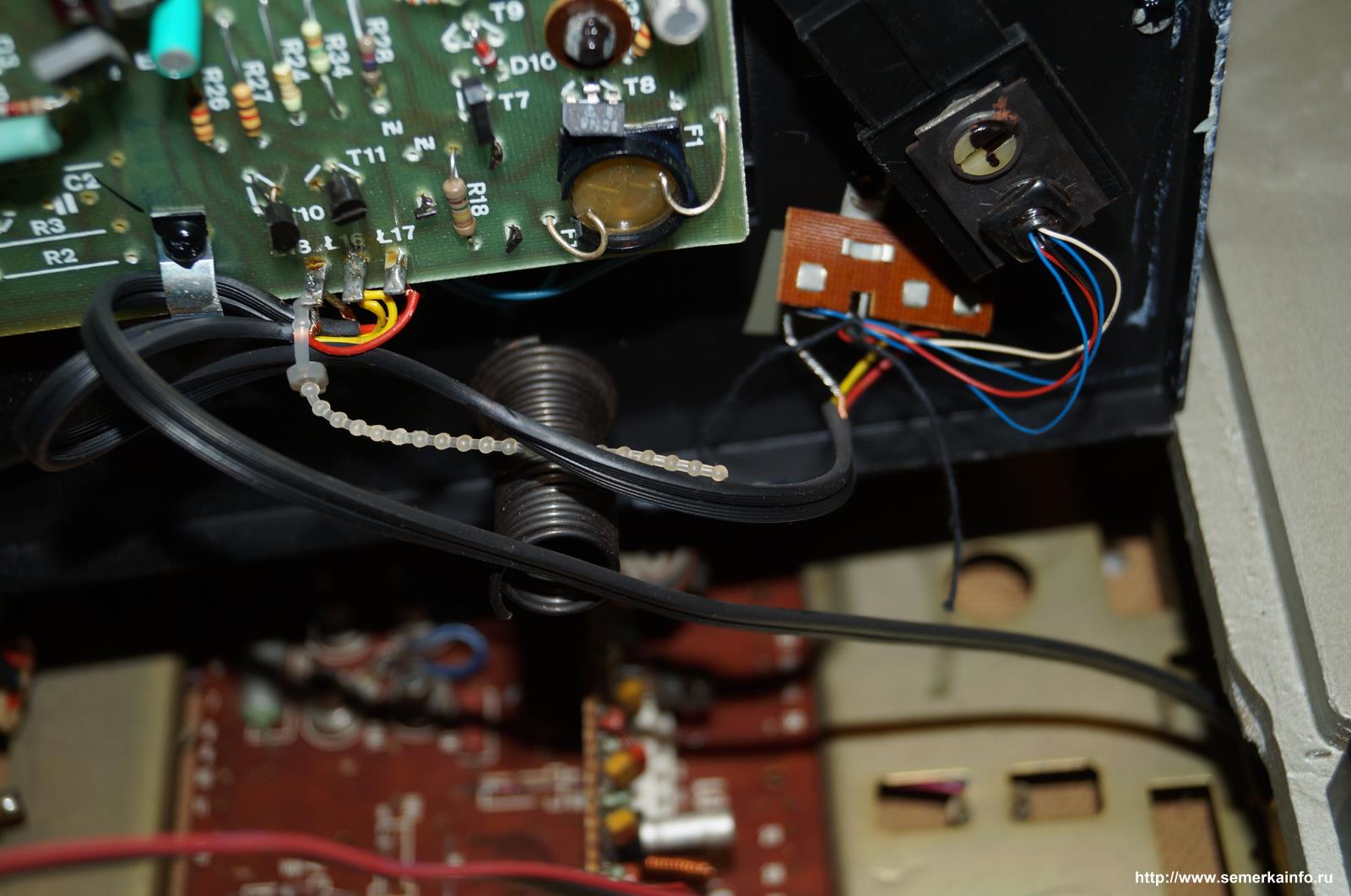

Знатоки, подскажите, плиз: имеется проигрыватель винила, у которого есть линейный выход и выход на колонки (со встроенного усилителя). Хочу вывести сигнал непосредственно со звукоснимателя (на два "тюльпана"). Как это сделать? Вскрыл "вертушку". С тонарма идут 5 проводов- два синих, красный, чёрный и белый. На какой-то платке они преобразуются в красный и желтый с "землёй"-экраном и идут, как я понял, на фонокорректор (предварительный усилитель). Вот мне надо взять стереосигнал до этого фонокорректора. Куда "тюльпаны" подпаять? В электронике разбираюсь... почти не разбираюсь, поэтому прошу прощения если что.

[Антон80]

они преобразуются в красный и желтый с "землёй"

Сюда, судя по описанию и вопросу. Но вот читал, что звукосниматель дает неправильную АЧХ изначально, и это дело компенсируется электронной схемой. Понравится ли тебе такое подключение? Да и как быть с уровнем сигнала? Вообще надо пробовать. И сигнальные провода лучше припаять через конденсаторы, так как там может быть постоянка кроме звукового сигнала.

[Classic]

Сюда, судя по описанию и вопросу

А как быть со стереосигналом? Там же только два конца- жёлтый и красный, а мне надо 4- на два канала. А по поводу АЧХ и уровня сигнала- так я буду подключаться к входу "Phono" усилителя, рассчитанного как раз на прямой сигнал со звукоснимателя (в усилителе есть свой фонокорректор). Просто дело в том, что звук у моей Веги стал тусклый- подозреваю возрастные изменения в деталях, посему и хочу подключиться полностью через внешний усилитель.

[Антон80]

Красный - один канал, желтый - другой. Ну, а масса общая для обоих.

[mvk843]

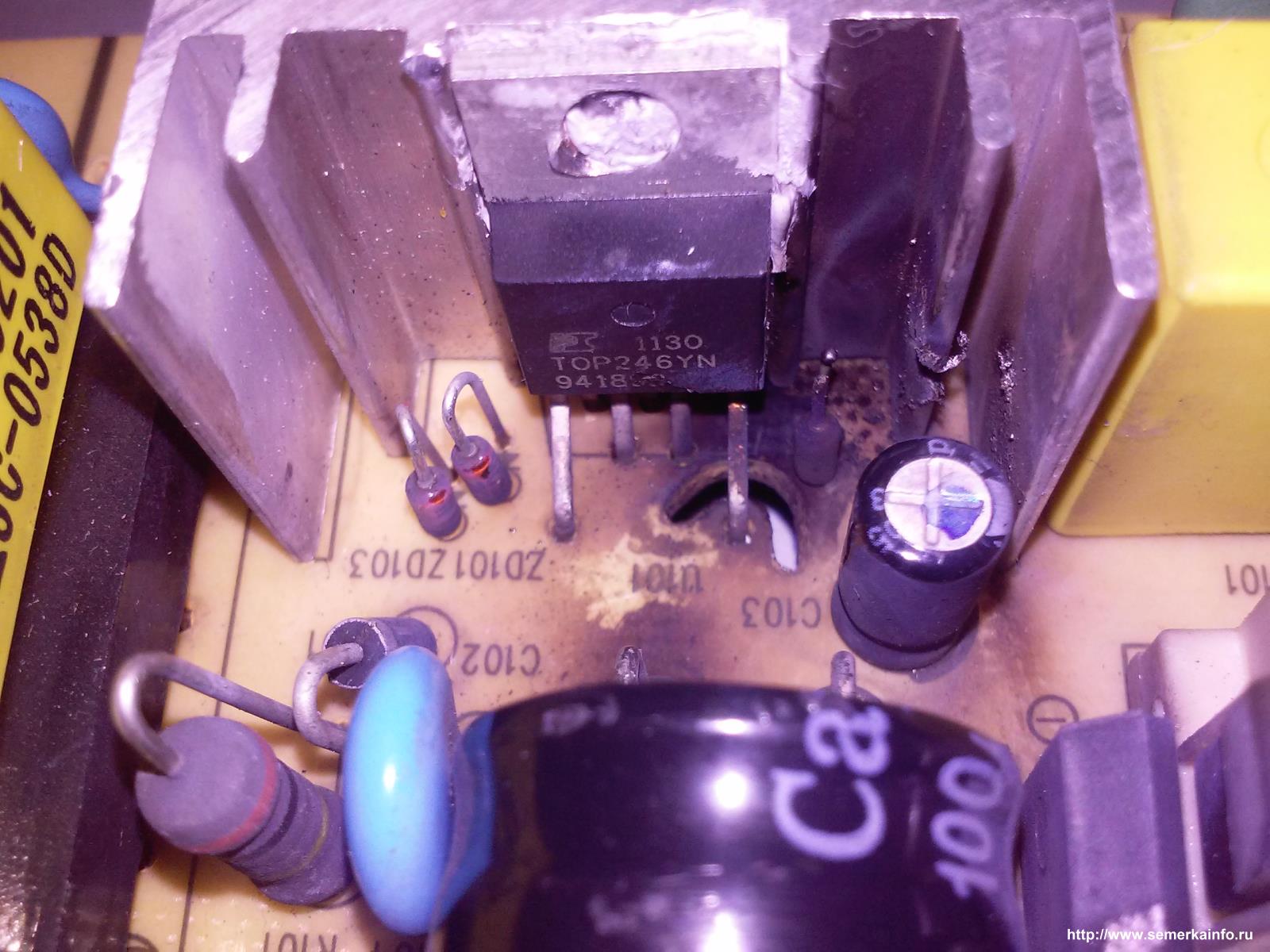

Имеется неисправный блок питания монитора. Перепаяна пара кондеров и микруха, к которой радиатор выведен. Это сделано еще до меня, коллегой. Вчера с товарищем пытались починить два монитора. Один починили (другой) а этот не получлось. Выяснили, что на входе перегорел предохранитель на 15А. Впаяли вместо него проводок (зеленый), включили. Секунд через 5 яркая вспышка, бабах, сгорел диод рядом с этой микрухой, нехило поплавив радиатор. Микруха заменена по мануалу, не факт что стояла точно такая же (родная взорвалась). Куда копать?

[Rickrose]

Тому, кто вместо преда впаял проводок, дать леща, а дальше не знаю.

[Антон80]

Rickrose
Какой тонкий намек

[Буйный]

Впаяли вместо него проводок (зеленый),

Он выдержит минимум 30..40А . Выдержал, но не выдержало то, что после него (коротыш).

[Антон80]

Если серьезно, то сомневаюсь, чтобы кто-то вот так сразу указал детали, который надо поменять.

[Tolik2402]

вот здесь глянь

phpBB [video]

и здесь
http://monitorlab.ru/forum/viewtopic.php?t=20329
и еще совет: чтоб импульсники не выгорали и микросхемы не взрывались подавай питание на них через лампу 60-100Вт, тогда все будут живы. закопченные детали отчисти.

[олежек]

Если серьезно, то сомневаюсь, чтобы кто-то вот так сразу указал детали, который надо поменять.

все верно, импульсник не линейный БП, так просто ткнуть не получится.

mvk843

блок питания надо включать в таких случаях последовательно через обычную лампу, а то может так жахнуть что без глаз останетесь.

[олежек]

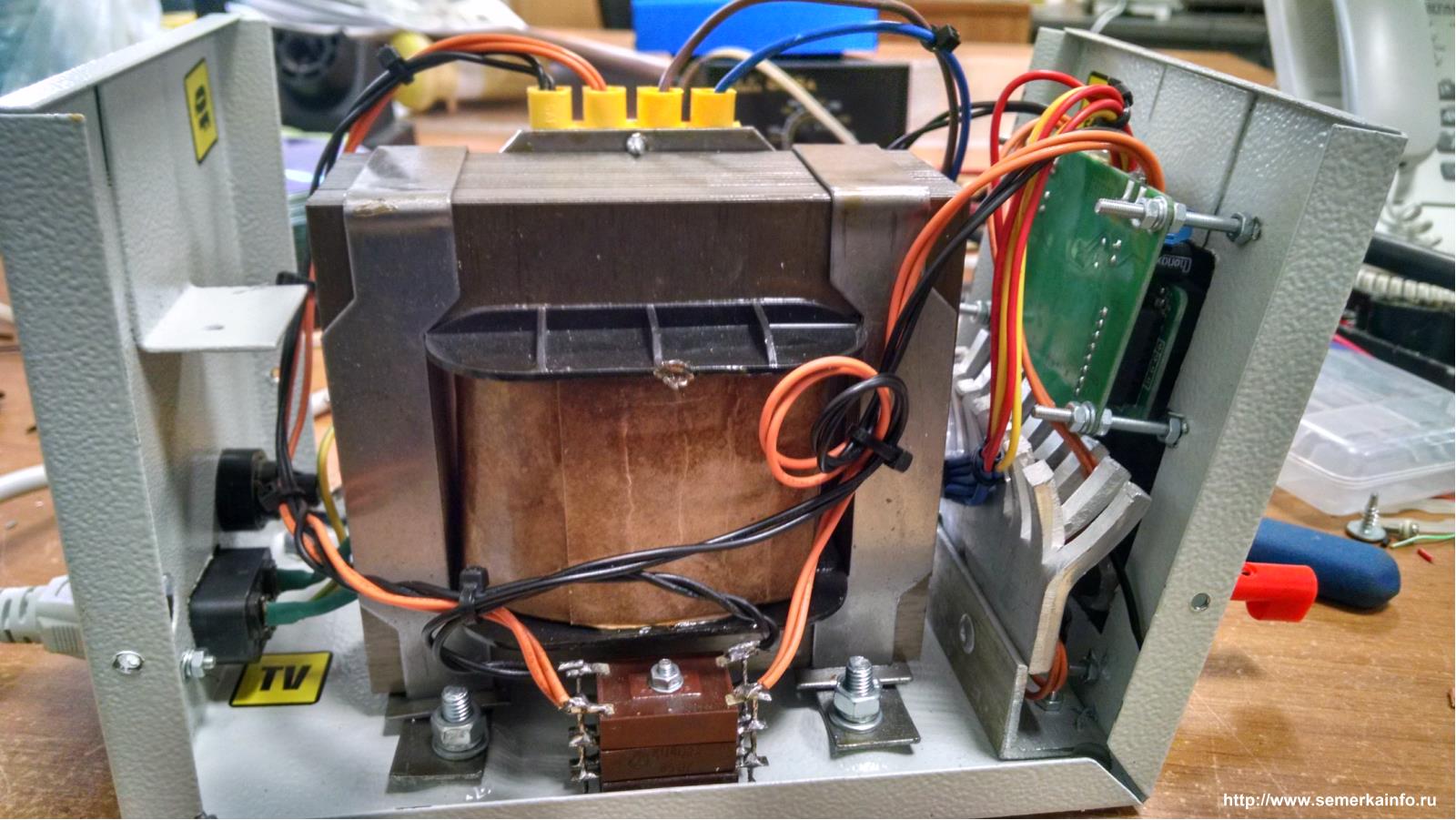

сделал себе лабораторничек (БП) из ящика ЯПТ-0,25 220/24В, на базе блока BUCK3603

http://ru.aliexpress.com/item/B3603-Pre ... a1b8c7372a

один такой блок предварительно спалил в процессе экспериментов, хотел максимум выжать, выгорели и операционники и похоже МК СТМ-ка, СТМ-ку купить нет проблем а вот залить в неё заводской софт хотя есть забугорный сайт на нем есть альтернативная прошивка для этого блока, быть может когда то и восстановлю его.

в блоке есть несколько ячеек пред установок, есть оганичение тока, можно выставить ток от 0 до 3А, микросхему LM7596 "снял" с платы и перенес на отдельный радиатор, развязал её с радиатором при помощи прокладок от старого компового БП, радиатор к стати тоже от туда, развязал потому как не известно как себя повела бы плата с землей на корпусе блока питания и минусом на микросхеме не стал рисковать. "морду" попросил выпилить друга на ЧПУ станке, нарисовал в COREL, предохранитель купил на барахолке, мужик продавал целую кучу колодок видимо с завода, куча выключателей, и разъемов, разъемы не купил ждал из китая хотелось красный и черный, в итоге они оказали таким г... купил по больше в магазине.

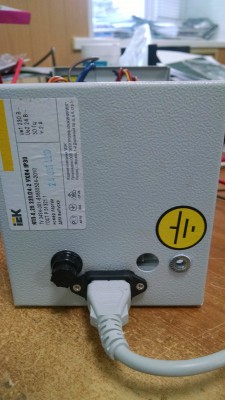

разъем сетевой тоже от старого компового БП.

EXIF-Data show/hide

Original image recording time:

2016:04:01 08:16:27

Image taken on:

Пт апр 01, 2016 5:16:27

Camera-manufacturer:

Motorola

Camera-model:

XT1053

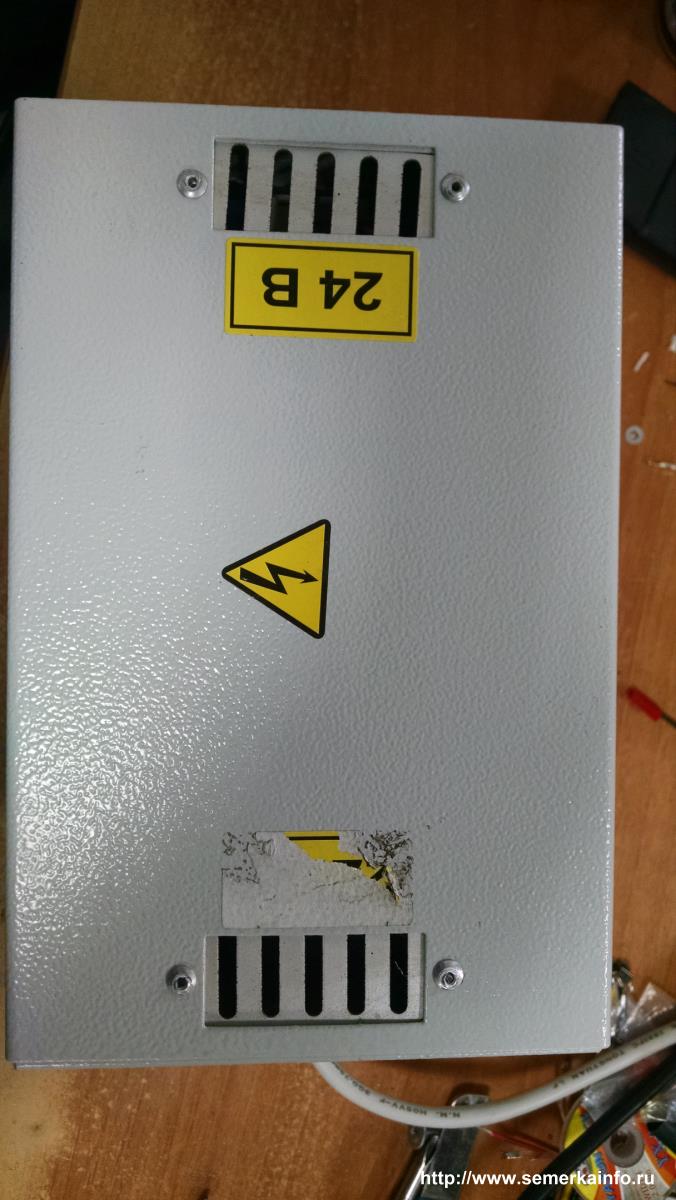

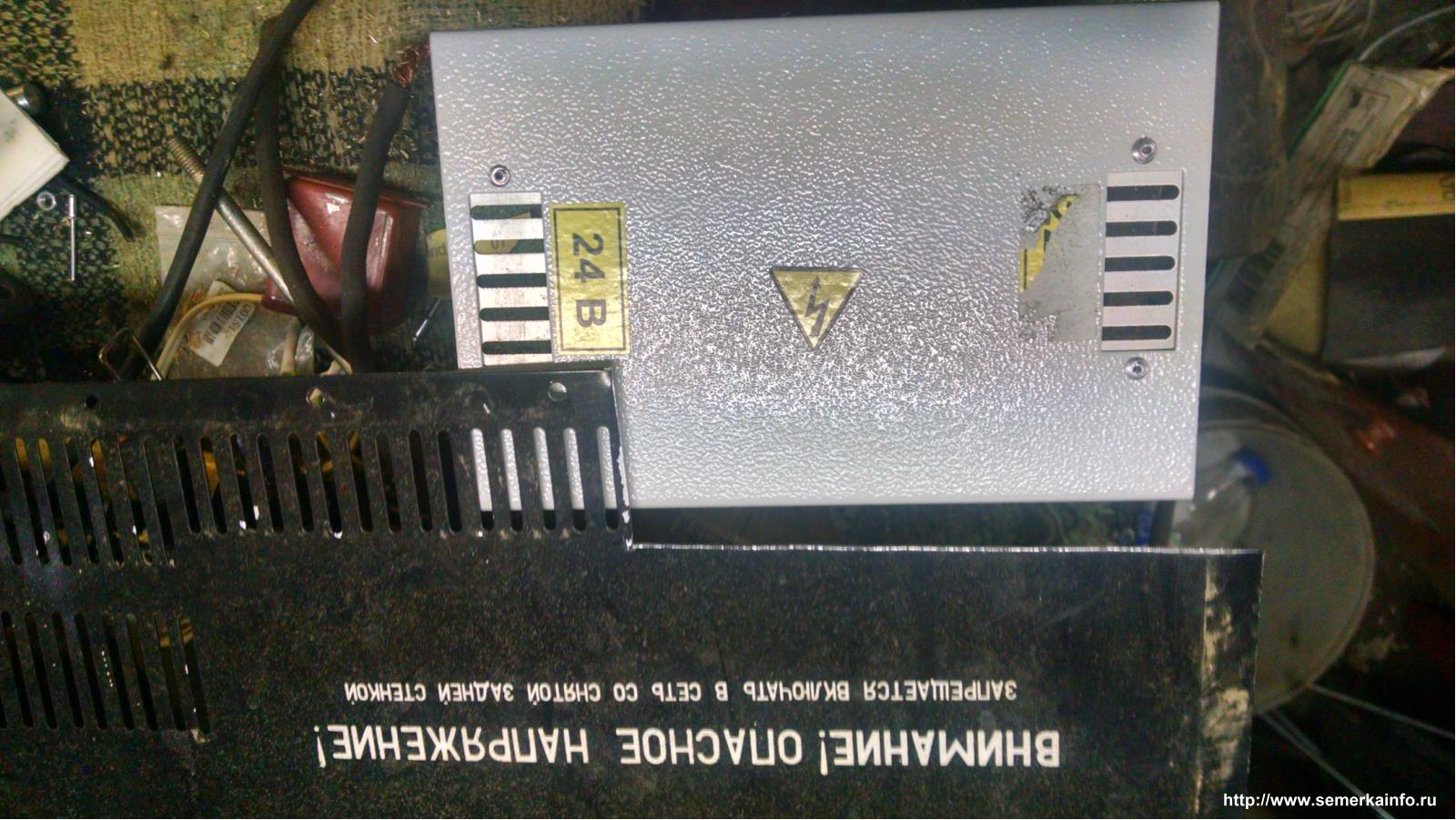

места от автоматов закрыл сетками вырезанными от задней крышки старого рекорда, была найдена на улице .

EXIF-Data show/hide

Original image recording time:

2016:03:31 19:15:18

Image taken on:

Чт мар 31, 2016 16:15:18

Camera-manufacturer:

Motorola

Camera-model:

XT1053

EXIF-Data show/hide

Original image recording time:

2016:03:31 19:02:14

Image taken on:

Чт мар 31, 2016 16:02:14

Camera-manufacturer:

Motorola

Camera-model:

XT1053

диодный мост из 4 старых каких то кц 405, в сумме вроде где то ампера 4 должно быть

EXIF-Data show/hide

Original image recording time:

2016:04:01 08:16:43

Image taken on:

Пт апр 01, 2016 5:16:43

Camera-manufacturer:

Motorola

Camera-model:

XT1053

EXIF-Data show/hide

Original image recording time:

2016:04:01 08:16:35

Image taken on:

Пт апр 01, 2016 5:16:35

Camera-manufacturer:

Motorola

Camera-model:

XT1053

EXIF-Data show/hide

Original image recording time:

2016:04:01 08:20:46

Image taken on:

Пт апр 01, 2016 5:20:46

Camera-manufacturer:

Motorola

Camera-model:

XT1053

EXIF-Data show/hide

Original image recording time:

2016:04:01 08:24:46

Image taken on:

Пт апр 01, 2016 5:24:46

Camera-manufacturer:

Motorola

Camera-model:

XT1053
