Мотор и крыльчатка ВАЗ 2108 в классической печке.

[zalex]

Решил создать отдельную тему, поскольку восьмой улитки тут все-таки нет, а есть только двигатель и крыльчатка. В субботу установил в свою машину доработанную печку.
А началось все с того, что тесть разобрал свою старую четверку в утиль и в моих руках оказалась пятая печка в сборе, а друг отдал мне для экспериментов старый зубильный мотор печки с крыльчаткой. Это позволило мне не торопясь городить новую печку, продолжая ездить на своем авто со стоковым отопителем.
Конструкция моей печки очень похожа на конструкцию Рустема. Скажу честно, идея такой доработки родилась у меня до того, как я увидел отопитель с мотором от приоры. Ну я на авторство и не претендую, пускай это будет очередная версия. Эксплуатацией печки остался очень доволен. На первой скорости в движении печки не слышно вообще, на второй скорости шума меньше, чем на первой в классической, поток воздуха больше, чем на второй классической. Пробовал вчера сфотать спичку на первой скорости возле левого воздуховода как индикатор потока воздуха - задувает, зажигалки у меня нет.
Из плюсов конструкции могу отметить следующее:
1. Поток воздуха претерпевает минимум изменений направления.
2. Для доработки требуется минимум самостоятельно изготовленных деталей.
3. Все ремонтоспособно и заменяемо.
4. Часть печки, видимая из салона, остлась без изменений.
Из минусов:
1. Вызывает сомнения механическая прочность и полезность узла с гофрой. в любом случае, гофру можно заменить сентехнической гофрированной трубой, она прорчнее. Насчет того, работает она или нет - я специально проверил тягу - воздух прокачивается, польза есть.
2. Для установки мне пришлось подогнуть на 5 мм ребро поперечины, к которой крепится торпедо в нижних точках. Этот подгиб на кузов не влияет никак, виден он только при снятой бороде если пригнуться.
Итак, для этой доработки понадобится:
1. Мотор печки Лузар, почему именно этот производитель - поясню ниже.
2. Переключатель скоростей отопителя от Калины (для реализации 4 скоростей)

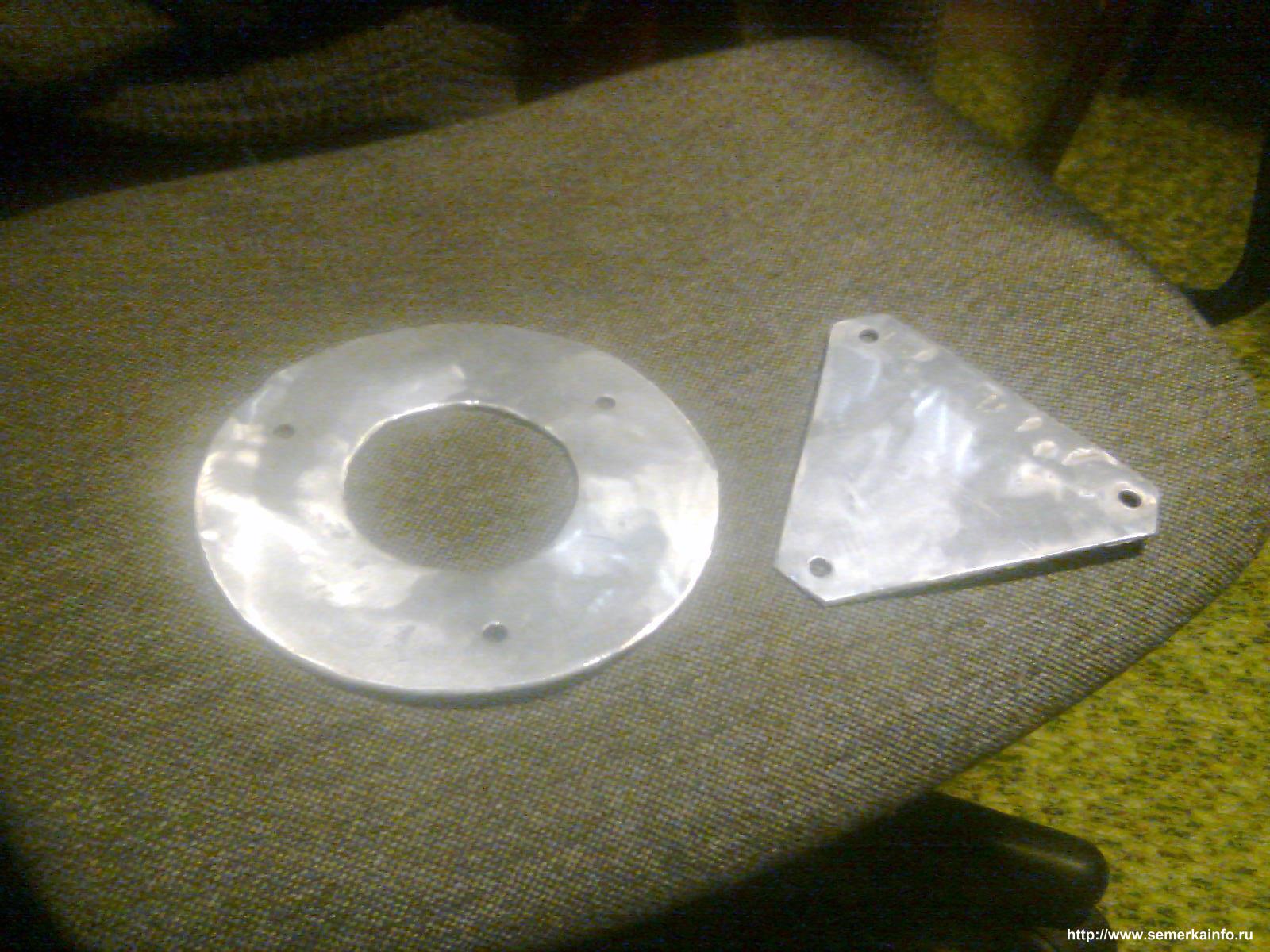

3. Лист дюраля 2-3 мм для обеспечения необходимой жесткости (подойдет и сталь, но тяжеловато будет)

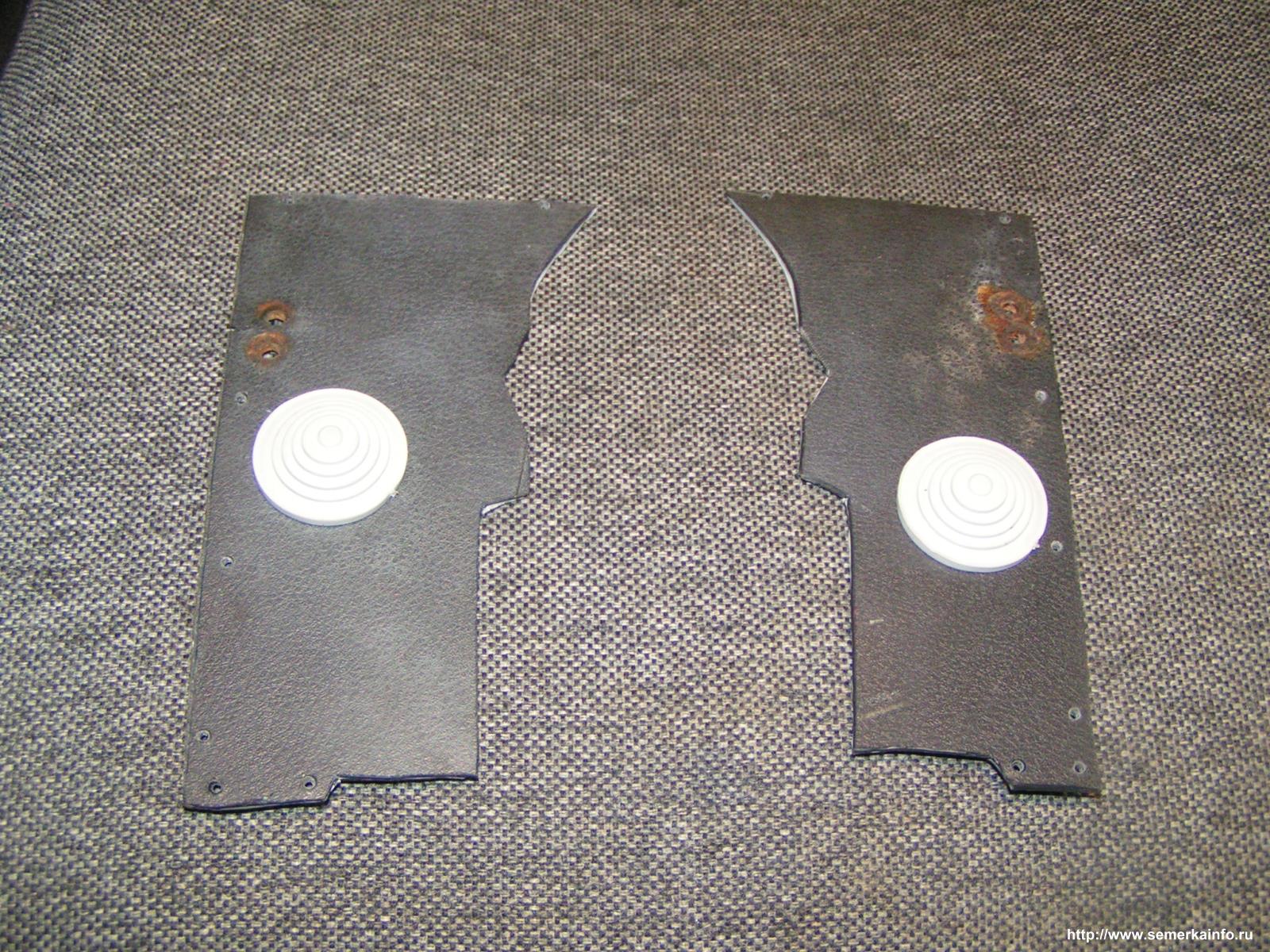

4. Листовой пластик (желательно АВS) - я использовал для этих целей старую пятерошную бороду.
5. Шпилька резьба М8
6. Гайки, болты, саморезы.
7. Провода, клеммы автомобильные (широкие и узкие), термоусадочная трубка
9. Гофра электротехническая d 20 мм
10. Кабельные вводы - 6 шт.
11. Поскольку зубильный мотор кушает больше классического (по паспорту 14 А), а решил подключить его через реле, ну это для подстраховки.
12. Заглушка канализационная ПП 110

Остальное в принципе видно из фото и моих комментариев. Если будут вопросы - с удовольствием отвечу, Если кому понадобится, могу выложить чертежи на деталей.

[JET]

zalex
Отличная работа
Исполнение на высоком уровне

Результат оправдал ожидания?
В ноги теперь не дует?

[zalex]

JET
дует, поток воздуха от крыльчатки в переднем направлении рассекается доработанной нижней заслонкой на два направления.

[рустем]

zalex
Давай зачётку!!!

[zalex]

JET
рустем

[AlexZH]

zalex
Отличная работа!
Это прям андронный коллайдер!
А зачем идут шланги от "заглушки" обратно к радиатору? Чтоб воздух не терялся, а возвращался на повторный прогрев?

[AlexZH]

А, понял, это чтоб засасывалось еще и снизу, вопрос снят!

[zalex]

чтоб засасывалось еще и снизу

[рустем]

А зачем идут шланги от "заглушки" обратно к радиатору?

Зубильная крыльчатка с двух сторон способна качать воздух,для повышения КПД,я так думаю

[zalex]

Зубильная крыльчатка с двух сторон способна качать воздух,для повышения КПД,я так думаю

именно, причем на нижнюю секцию приходится около 30 % поверхности

[AlexZH]

zalex
Тогда может стоило шланги сделать диаметром побольше? Тоненькие они какие-то)))

[zalex]

AlexZH
может быть, только лишний объем в нижнем кожухе, ни к чему он там мне кажется

[рустем]

zalex
Тогда может стоило шланги сделать диаметром побольше? Тоненькие они какие-то)))

Вообще мысль,есть трубки тонкостенные пластиковые для электрокабелей,можно их приспособить,диаметры разные у них.

[zalex]

рустем
там изгибы довольно крутые, наверное лучше гофру

[AlexZH]

только лишний объем в нижнем кожухе,

Это даа... кстати, можно было бы их сделать подлиннее, и пустить в обход боковых воздуховодов, как думаешь?

[zalex]

AlexZH
возможно, только это лишние изгибы в трубе, лишнее сопротивление и шумы, передумал

[AlexZH]

передумал

понятно)

[Serga773]

zalex Здорово сделано и грамотно!!!
тоже хочу переключатель от калины поставить тока чёт наверно не смогу)))

[zalex]

тока чёт наверно не смогу

а какие сложности?

[VladiZlav]

zalex
отличненько, на отдельную статью на сайте тянет! оригнально, с творческим подходом все сделано!

[zalex]

на отдельную статью на сайте тянет

так я и не против

отличненько

оригнально, с творческим подходом все сделано!

оценка начальства ценна по-своему

[ни кола]

хм....а это правда, что восьмерочный вентилятор потребляет 14 А ?

[zalex]

ни кола
5 с копейками

[ни кола]

zalex
Видно я ни так прочитал просто. Мне показалось, что ты написал, что поставли релюшку из -за того, что по паспорту вентилятор потребляет 14А.
Гайки, по моему, надо с пластиком, а то, вдруг, от вибрации разболтаются

[zalex]

ни кола
так в паспорте и написано 14, а по факту 5, может щетки еще не притерлись
