Электрический привод открытия багажника

[диман 2105]

дайте пожалуйста схему подключения проводов на элэктрический привод багажника!!!!

[kotik36]

диман 2105 Просмотри внимательно тему с первой страницы, тут даже несколько схем приведено...

[Sanek73]

А вот на скока кг нужно покупать активатор? я тут видел за 100 и за 200 р.. но одинаковый вес в документах

[Витя]

Мой любимый вопрос-на кой это нуно?
Так сложно ключом в замке провернуть?

[Medved@790]

удобней....у меня личинка запрессована - открывалась отверткой, а в багажнике 15к стоит усилок

[Буйный]

Витя Подвёз пасса, его груз в багажнике. Остановился, заглушил двиг, вынул связку ключей, вышел, открыл , достал, закрыл, сел, завёл, поехал. Но, есть путь короче. Остановился, нажал кнопочку, посмотрел в зеркало заденего вида на ошалевшего пасса с чемоданом, точнее, как он с размаху пытается закрыть крышку багажника, ПОЕХАЛ.

[Medved@790]

У Витька всё наоборот

[Буйный]

У Витька

Странно, что он молчит..

[Витя]

Ссори,ссори.Воздымаю руки к небу,молю о пошаде и падаю ниц...

[Curious]

Ссори,ссори.Воздымаю руки к небу,молю о пошаде и падаю ниц...

Вообще то, это, конечно не мое дело

[Витя]

Вообще то, это, конечно не мое дело

Да нет,все правильно.

[Sanek73]

ответьте на вопрос)

[Витя]

дайте пожалуйста схему подключения проводов на элэктрический привод багажника!!!!

Смеешься или прада такой вопрос в тупик ставит?Не понял.

[Curious]

Мужики!! Хэлп!!
Спалил уже один активатор и предохранитель.
В электрике не силен, но "+" в авто, найти могу..

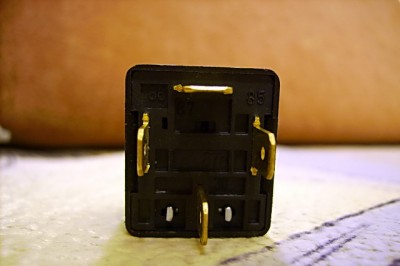

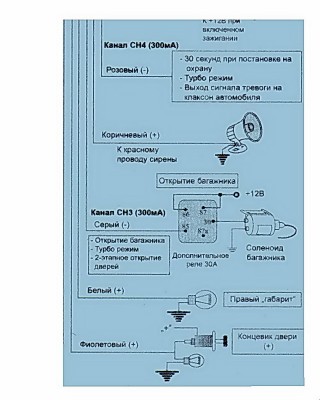

Ниже, фотографии того, что у меня есть (кнопку ВАЗ 21010 и провода, не фоткал конечно ) + вырезка из схемы моей сигнализации Convoy SP10LR, вот ЕЕ ОПИСАНИЕ (сигнализации).
+ беру от провода к аварийной сигнализации. Нарисуйте, пжлста схему, как для главного всех чайников в этом деле, исходя их данных, которые я выложил здесь, в своем посте.. Просьба, не ругать сильно..

[Medved@790]

Curious
дак ты сам и привел схему, там же расписаны какие контакты куда подключать
на 87 минус от сиги
86 85 + я вместе скрутку просто сделал
ну а с 30Го контакта бери выход на + электрозамка

кстати если личинку зы запрессовал(от воров) то советую когда будешь прикручивать массу к железе - используй пластинки для динамиков или к которым фары передние прикручмваешь. Я просто сам чуть не попался - контакт начал откручиваться от баса, вовремя переделал, до сих пор отлично держится.

[Curious]

Curious
дак ты сам и привел схему, там же расписаны какие контакты куда подключать
на 87 минус от сиги
86 85 + я вместе скрутку просто сделал
ну а с 30Го контакта бери выход на + электрозамка

кстати если личинку зы запрессовал(от воров) то советую когда будешь прикручивать массу к железе - используй пластинки для динамиков или к которым фары передние прикручмваешь. Я просто сам чуть не попался - контакт начал откручиваться от баса, вовремя переделал, до сих пор отлично держится.

А контакты кнопки, как и куда подключать? Реле, обязательно должно висеть на минусе?

[Curious]

дак ты сам и привел схему

Я в ней, ваще не бум- бум .

[BORODA]

на 87 минус от сиги86 85 + я вместе скрутку просто сделал

Стоп, стоп ребята, неправильно. 86-87 на плюс, 85 на сигналку минус с допканала, сюда же минус с кнопки, 30 на замок.

[Curious]

на 87 минус от сиги86 85 + я вместе скрутку просто сделал

Стоп, стоп ребята, неправильно. 86-87 на плюс, 85 на сигналку минус с допканала, сюда же минус с кнопки, 30 на замок.

Спасибо, BORODA, теперь вроде как понятнее стало. Один провод с кнопки идет в скрутку, на доп. канал, а второй тоже в скрутку, на "+", после предохранителя?

[Vlad34]

Вот так проще не куда

Схема

вот только не могу сказать как подключать сам актуатор, потому что не знаю тянет он у тебя язычек в замке или толкает.

[Curious]

Вот так проще не куда


вот только не могу сказать как подключать сам актуатор, потому что не знаю тянет он у тебя язычек в замке или толкает.

Ребята, спасибо за терпение и понимание. Всем большое спасибо, буду пробовать все подключать заново
Vlad34, отличная схемка для меня

[Curious]

Вот так проще не куда


вот только не могу сказать как подключать сам актуатор, потому что не знаю тянет он у тебя язычек в замке или толкает.

Ребята, спасибо за терпение и понимание. Всем большое спасибо, буду пробовать все подключать заново
Vlad34, отличная схемка для меня

В общем подключил я все нужные компоненты, по последней, приведенной схеме. В тестовом (подвешенном) состоянии, при нажатии на кнопку открытия, активатор реагирует. Все равно умудрился спалить еще 2 предохранителя 10А. Причину вычислил, в результате не правильно проложенному плюсового провода от активатора, под алюминиевой накладки на порог, он чуток оголил изоляцию, в результате- коротило. Сейчас все исправил, ничего не коротит. На этих выходных постараюсь найти время для монтажа самого привода .

[zerokul]

Хотел замутить себе такое, но подумав не надо оно мне, лучше сделать с кнопки брелка от сигналки.

[Curious]

Хотел замутить себе такое, но подумав не надо оно мне, лучше сделать с кнопки брелка от сигналки.

У меня рассчитано, на оба варианта срабатывания

[Vlad34]

У меня рассчитано, на оба варианта срабатывания

+1 у меня так же
