Автономное освещение багажника

[Scooter]

Правильно ли я понял: чтобы провести свет в багажник используя концевик сигналки и светодиодную полосу не нужно никаких дополнительных диодов, а достаточно провести плюс к источнику света, а минус кинуть на концевик?
Если всё верно, то подскажите плз откуда ближе всего взять плюс. Разъема подсветки барной стойки я не нашел

[Буйный]

откуда ближе всего взять плюс

Кажись, ближайший постоянный "+" в средних стойках кузова - белый с чёрной полосой провод на концевики дверей. Шлейф к ним идёт по полу с правой по ходу движения стороны. Слева-просто провод в стойку.

[Scooter]

Ну если я правильно понимаю, то на коцевики дверей идёт провод не с аккумулятора напрямую, а с подсветки салона. Нет? То есть можно конечно его взять, но тогда я подключусь последовательно относительно подсветки салона, а не параллельно.
А вот на подсветку - да, идёт постоянный плюс. Я так понимаю он тоже через правую стойку идёт?

[Zayec]

Постоянный + есть под задней сидушкой. Подсоединяться удобно с правой стороны и провод до багажника проложить по существующему жгуту проводов. Расцветку провода не помню, но думаю, нетрудно найти.

[Scooter]

Постоянный + есть под задней сидушкой.

А куда он идёт? Если на барную стойку, то нет его у меня :( Уже смотрел

[Zayec]

Хм... Вопрос остался неотвеченным. А действительно, куда?

[Scooter]

ну по идее во всех семёрках одинаковая проводка и этот разъем сделан для барной стойки. Но у меня нет ни стойки, ни разъёма. У меня под сидушкой вообще только те провода, которые в багажник идут.
Кто-то тут писал, что есть разъем в районе то ли правого сиденья, то ли заднего коврика. От него питаются фонари освещения салона. Может кто-нибудь уточнить где именно он находится? Не хочется поднимать весь пол.

[BORODA]

А действительно, куда?

этот разъем сделан для барной стойки.

На плафон в водительской центральной стойке.

[Zayec]

Zayec писал(а):
А действительно, куда?

Scooter писал(а):
этот разъем сделан для барной стойки.

На плафон в водительской центральной стойке

Блин, только щас прочитал. И ведь действительно - он именно под диван заруливает. И там ведь ещё соединение у многих отгнивающее.

[Egor 74]

Автономное освещение в багажнике вещь конечно нужная. сделать проблем не вижу. Вот только нет желания тянуть из салона провод +. Я тут на днях только обнаружил, что в 2107 инж. нет под капотом светильника. Как так? Залез вечером под капот масло проверить, думаю что так темно. Не сразу понял почему. Привык на прошлой машине 2106 светильником штатным пользоваться. Кстати в 2106 в багажнике маленький светильник штатный установлен под полкой задней. мне нравилось. Думаю от шохи и установлю в багажник парочку таких только автономно чтобы с кнопочкой. Ну и под капот засуну от шохи плафон.

[Scooter]

Прошло уже много времени с момента обсуждения... и вот у меня наконец-то дошли руки сделать подсветку багажника
Сегодня внимательно изучил проводку задней части машины. Рассказываю:
Под задней сидушкой действительно есть провод и он действительно белый с чёрной полосой. На вопрос куда он идёт теперь могу ответить - на концевик задней левой двери. От этого провода у меня запитан концевик багажника (для сигналки). Как я и предполагал ранее этот провод идёт уже после подсветки салона, то есть если выкрутить лампочку (или она перегорит), то в этом проводе тока не будет. По этим соображениям он нам не подходит. Ради интереса в разрыв провода, который идёт на концевик багажника, поставил светодиодную ленту. Всё работает но есть два НО:

1. Перестала работать сигналка в багажнике
2. При открытой двери подсветка багажника перестаёт работать - эффект интересный, но нафиг не нужный

Поэтому нужно подсоединяться к другому проводу.

ближайший постоянный "+" в средних стойках кузова

Да, Буйный прав. Только не в стойках, а (конкретно в семёрке) в правой стойке (в семёрке освещение на потолке, а не в стойках, поэтому в левой стойке только 1 провод на концевик). В правой стойке три провода: белый, чёрный и белый с чёрной полосой, то есть +, - и +(на концевики) соответственно.
То есть нам нужен белый провод. Под задним правым ковриком есть разъём, к которому можно подсоединиться. Я его сразу не заметил и расковырял стойку
Завтра всё доделаю и, если будет настроение , зафотаю и выложу.

[Scooter]

Вот, как обещал - выкладываю фоты:

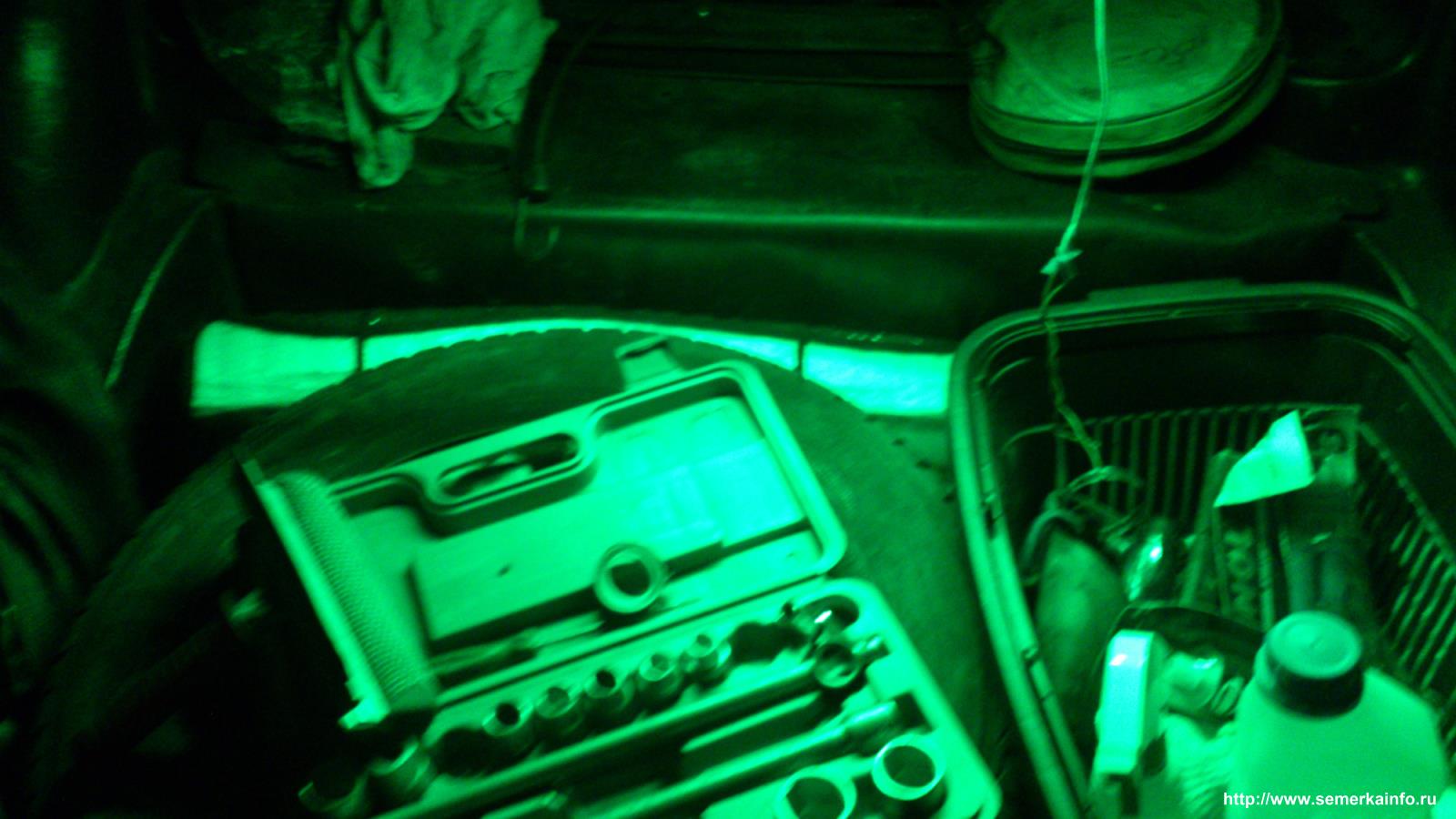

Зелёная подсветка

Зелёная + белая подсветка

Чисто зелёная смотрится классно (просто фотка неудачная), но темно с такой подсветкой.
Зелёная+белая - то, что надо.

P.S. Извините за бардак в багажнике

[Scooter]

Обнаружен недостаток подсветки багажника - свет в салоне стал слабее

[BORODA]

Как я и предполагал ранее этот провод идёт уже после подсветки салона, то есть если выкрутить лампочку (или она перегорит), то в этом проводе тока не будет. По этим соображениям он нам не подходит. Ради интереса в разрыв провода, который идёт на концевик багажника, поставил светодиодную ленту.

[Zayec]

Обнаружен недостаток подсветки багажника - свет в салоне стал слабее

Чёй-то? С какого бодуна?
