Светодиодный индикатор напряжения бортсети

[aleksandr-zonder]

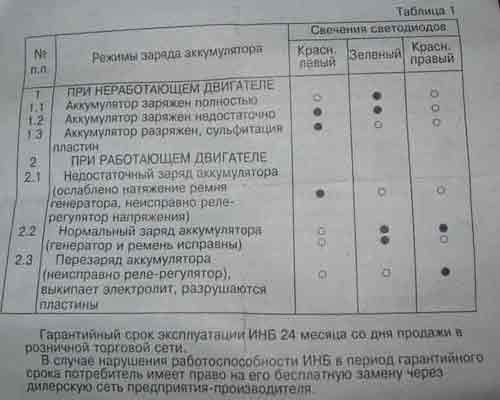

Как известно, штатные вольтметры наших автомобилей семейства ВАЗ далеко не всегда точны в своих показаниях. На личном опыте столкнулся с такой же проблемой. И вот как-то совсем недавно нашел в магазине светодиодный индикатор напряжения, выполненный в виде девайса для прикуривателя (об этом уже упоминалось ранее). Стоит он всего 40 рублей. Вот основные характеристики данного устройства:



Значения пределов напряжения были проверены мною при помощи лабораторного блока питания. Показания прибора соответствуют заявленным в инструкции значениям. Но сама посадка прибора в гнезде прикуривателя оказалась не очень надежной. Диоды зачастую переставали гореть или мигали из-за плохого контакта. Да и прикуриватель не очень то хотелось занимать.
Я решил поступить следующим образом: 1) извлек платку из корпуса индикатора


2) достал из панели заглушку, которая находится рядом с часами и просверлил в ней три отверстия под светодиоды
3) диоды закрепил в корпусе заглушки с помощью холодной сварки (это также можно сделать эпоксидной смолой или герметиком, кому как больше нравится), а затем припаял к плате два провода длинной около 30 см


4) провода подключил параллельно питанию часов. Если кому удобнее так, чтобы индикатор горел только при включенном зажигании, можно удлиннить плюсовой провод и подключить к "+" от замка.
5) в итоге получилось вот так:



[Randall]

Не воспринимаю такие приборы вобще. Хлам это. Ибо:
-точность нулевая. Я хочу точно знать, какое напряжение в сети, а не ориентироваться на сомнительные "светофоры"... Посему, если уж ставить светодиодную шкалу, то явно не из 3х диодов, а, как минимум, из 6-8шт и градуировкой по Вольтам.
-занимать подобным девайсом дупло прикуривателя, ИМХО, просто глупо. Если ставить прибор такого рода в машину, то на "постоянной основе" и с прямым питанием от АКБ, а не так!
Без обид, но по мне так это абсолютно ненужный прибор.

штатные вольтметры наших автомобилей семейства ВАЗ далеко не всегда точны в своих показаниях.

И ты меняешь "не точный прибор" на эту хрень, у которой один и тот же диод горит и при 12.5В, и при 14.5??? Ну-ну... 12.5 - явное отсутствие заряда. 14.5 - перезаряд! А ОНО один хрен горит зеленым... Ну и на кой ляд нужна эта затычка прикуривателя?
Ну перепаял в панель - молодец, хоть что-то правильно. А какой был смысл покупать фиговину в прикуриватель в готовом корпусе, а потом этот корпус выкидывать? Там схема копечная - проще уж было найти схему да спаять минут за 10.

провода подключил параллельно питанию часов.

НЕ правильно!

Если кому удобнее так, чтобы индикатор горел только при включенном зажигании, можно удлиннить плюсовой провод и подключить к "+" от замка.

Правильно!
Постоянно горящий светодиод - это порядка 15-20мА тока с аккумулятора. Я так понимаю, что при 12...12.5В (а это как раз ТО напряжение, что будет на батарее зимой после пары дней стоянки), могут гореть сразу 2 диода (красный+зеленый)??? Тогда все 30..40мА отдашь с батареи... Для справки: сигналка в режиме охраны потребляет порядка 40мА.
У тебя АКБ 120Ач? Совет: не надо питать это устройство при выключенном зажигании.

[гость]

Со мной тоже такое бывает, что ну уж очень хочется куда-то что-то приткнуть

[Classic]

aleksandr-zonder, инсталляция- класс. А приборчики подобные получше есть- на шести диодах, где при различных напряжениях горят комбинации из 3-4 диодов.. В качестве бюджетного варианта- нормально, а если нужно точное значение напряжения, то лучше такой девайс



Тут всё тебе- и вольтметр, и две температуры, и часы.

Как известно, штатные вольтметры наших автомобилей семейства ВАЗ далеко не всегда точны в своих показаниях.

Намного точнее прибора на трёх диодах!

[aleksandr-zonder]

Randall может конеч это и фигня... Но по крайней мере эта штука хотя бы нагло не брешет на 1,5 вольта как мой вольтметр... И даже такую финтифлюшку за 40 р. явно не придурки лепили

[Randall]

Но по крайней мере эта штука хотя бы нагло не брешет на 1,5 вольта как мой вольтметр...

Да, боюсь, это не прибор врет, а контакты на клеммах
Ты кинул бы эталонный прибор на клеммы штатника. Тогда было бы о чем говорить.
А ставить гораздо менее информативную технику в параллель штатной, которая барахлит, тем более смысла нет. Брешет штатник - замени на нормальный, или на тот, что Classic предлагал. А зачем лепить что-то заведомо менее точное, да еще и в параллель - извини, не пойму я...

З.Ы. а есть фото обратной стороны платы этого "чуда техники"? Срисуем схему, кинем в раздел с полезняком - мож кому пригодится в качестве пробника...

[aleksandr-zonder]

Да вот были мысли залезть и померять в приборку, да как-то руки не дойдут...А если снять замер с тех проводов , которые идут непосредственно от монтажного ящика к вольтметру, показания не те будут? надо прям именно на клеммах прибора?

[Randall]

А если снять замер с тех проводов , которые идут непосредственно от монтажного ящика к вольтметру, показания не те будут?

вполне могут быть "не теми"...

надо прям именно на клеммах прибора?

дабы исключить возможную погрешность, вносимую проводами и контактами.

И завязывай ты одно и то же в разных ветках вопрошать!
ТЫК!!!

[aleksandr-zonder]

Ладн))) Завтра попробую замерять тестером в монтажном ящике...А в ночь с 31 на 1 попрошу Деда Мороза разобрать приборку, так как самому не охота

[Randall]

Завтра попробую замерять тестером в монтажном ящике...

и смысл?

[Longenen]

Есть такая штука, собранная из мастеркита. Два ключа, три стабилизатора и резюки и три светодиода. Толку от него не более чем от штатного показометра. Если штатного показометра нет - вполне сойдёт, иначе нет смысла городить огород.

[Kesfly]

Есть у кого нибудь схемка сего девайса,только шоб там без микросхем.?

[aleksandr-zonder]

Kesfly, там два транзистора, три резистора и диод. Вот только схемку я не догадался счертить из платы ((( . По мне легче его купить )

[Zayec]

а есть фото обратной стороны платы этого "чуда техники"? Срисуем схему, кинем в раздел с полезняком - мож кому пригодится в качестве пробника...

Не надо. "Светомузыка" на трёх диодах со стабилитронами в качестве пороговых элементов - фигня. Как известно, у стабилитронов весьма большой разброс по напряжению. Уж было бы что-нибудь собрано на каких компараторах штоле...

Тут всё тебе- и вольтметр, и две температуры, и часы.

Вольметр, кстати, измеряет до десятых долей. Зря они сделали фотку со значением 12 вольт ровно. Куда ноль и запятую дели?
Ещё там будильник и функция антисон.

[Longenen]

http://www.masterkit.ru/main/set.php?code_id=21723
Схема здесь.

[Zayec]

Вот вам ещё схемы. Паяйте.
http://vksn.narod.ru/auto/r1284a.html

[Zayec]

достал из панели заглушку

Вместо этой заглушки надо ставить настоящий вольтметр.
СтОит канеш немного дороже трёх светодиодов, но оно того стОит!
Есть с зелёным индикатором. Для любителей попаять - в продаже наборы деталей для самостоятельной сборки.
Кстати, отличный подарок классиководу на Новый год, 23 февраля, день рождения, годовщину свадьбы, день рождения тёщи и т.д.

[Randall]

http://www.masterkit.ru/main/set.php?code_id=21723Схема здесь.

На 2 стабилитрона и 1 резюк больше!

Вот вам ещё схемы. Паяйте.http://vksn.narod.ru/auto/r1284a.html

Ну то ваще навороты. Такие схемы паять и с 3-мя светодиодами... Танунафиг. Если такое городить, то уже светиков на 6-8, хотя бы.

настоящий вольтметр.

Зачотно! Жаль, у меня в 5-ке нет такой заглушки... Да и вольтметр есть

[aleksandr-zonder]

Zayec где такой вольтметр взять? И сколько он хотя бы примерно стоит? Я бы поставил себе вместо светодиодов. А доработка какая нужна или его просто втыкаешь, к нему провода и все?

[Zayec]

http://www.ekits.ru/index.php?productID=780
Походи ещё по нету, я видел дешевле, около 330 руб.
Просто втыкаешь.
А ещё лучше поищи часы VST, которые на фото. Три года назад брал за 380 рубликов. А скока полезных функций!

[Longenen]

http://www.ekits.ru/index.php?productID=780
Походи ещё по нету, я видел дешевле, около 330 руб.
Просто втыкаешь.
А ещё лучше поищи часы VST, которые на фото. Три года назад брал за 380 рубликов. А скока полезных функций!

За 400р. можно уже взять простенький карбюраторный компьютер, который также умеет обороты и напряжение казать.

[Zayec]

Longenen
Да тут ведь, как я понимаю, вопрос не в деньгах. А чтобы именно на месте ненужной заглушки или вместо тупых штатных часов было установлено что-то полезное.
Вот сосед мой взял четвёрку, а предыдущий владелец поставил на торпедо сверху тахометр. А сосед теперь купил и установил бороду семёрошную, ему бы этот тах вместо заглушки-то и поставить, чтобы не торчал на торпедо в одиночестве, как тополь на Плющихе. Но, боюсь, размером индикатор великоват- один в один не войдёт.

[мишаня]

или вместо тупых штатных часов

и не надо на часики ругаться!тьху три раза... работают на ура---вполне полезная штуковина

[Zayec]

и не надо на часики ругаться!тьху три раза... работают на ура

Я не ругаюсь. Однако выход из строя штатных часов в классиках - явление нередкое.

вполне полезная штуковина

Да не спорю. Но всё же прошлый век. Вон сколько полезного ещё можно в такой огромный корпус затолкать.

[Bagroff]

и не надо на часики ругаться!тьху три раза... работают на ура

Я не ругаюсь. Однако выход из строя штатных часов в классиках - явление нередкое.

вполне полезная штуковина

Да не спорю. Но всё же прошлый век. Вон сколько полезного ещё можно в такой огромный корпус затолкать.

да туда можно затолкать датчик давления масла от уаза (часамия не пользуюсь, они у меня заработали после 3-х лет простоя.)
