Установка магнитолы в штатное место ВАЗ 21074. Фотоотчет.
Добавлено: Пт сен 02, 2011 15:52:34
sergiox
Был мне подарен вот такой DVD ресивер SOUNDMAX CMD-2039:
- DVD ресивер SOUNDMAX CMD-2039
- DVD ресивер SOUNDMAX CMD-2039
В качестве тыловой акустики в заднюю полку были приобретены пара DLS M1369
- В качестве тыловой акустики в заднюю полку были приобретены пара DLS M1369
Также были куплены акустические провода MYSTERY 2.5 кв. мм, силовой кабель MYSTERY 5 кв. мм., предохранитель в корпусе на 15А, разъем ISO, клеммы для подключения магнитолы к аккумулятору:
- Также были куплены акустические провода MYSTERY 2.5 кв. мм, силовой кабель MYSTERY 5 кв. мм., предохранитель в корпусе на 15А, разъем ISO, клеммы для подключения магнитолы к аккумулятору
Для удобства в работе консоль была вытащена и принесена домой, где подверглась полной разборке:
- Для удобства в работе консоль была вытащена и принесена домой, где подверглась полной разборке
- Для удобства в работе консоль была вытащена и принесена домой, где подверглась полной разборке
Далее вырезаем прямоугольное отверстие под рамку в первой части консоли…
- Далее вырезаем прямоугольное отверстие под рамку в первой части консоли…
…и во второй:
- …и во второй
После чего совмещаем их, ставим рамку и разгибаем лепестки…
- После чего совмещаем их, ставим рамку и разгибаем лепестки…
- После чего совмещаем их, ставим рамку и разгибаем лепестки…
… и ставим кронштейн из комплекта магнитолы, чтобы не болталась задняя часть:
- и ставим кронштейн из комплекта магнитолы, чтобы не болталась задняя часть
С консолью все! Далее припаиваем акустические и силовые провода к разъему ISO…
- припаиваем акустические и силовые провода к разъему ISO
…и клеммы к силовым проводам с предохранителем:
- и клеммы к силовым проводам с предохранителем
Установка магнитолы в штатное место ВАЗ 21074. Фотоотчет.
Добавлено: Пт сен 02, 2011 16:03:15
sergiox
ЧАСТЬ 2. Несем этот моток проводов в машину, где из подкапотного пространства напрямую от аккумулятора через технологическое отверстие в кузове (под блоком предохранителей) заводим силовые кабели в салон:
- из подкапотного пространства напрямую от аккумулятора через технологическое отверстие в кузове (под блоком предохранителей) заводим силовые кабели в салон
Укладываем акустические провода. Я провел по левому борту, чтобы избежать лишних наводок, так как по правому у меня идет штатная проводка. Выводим концы через ковролин прямо под консолью:

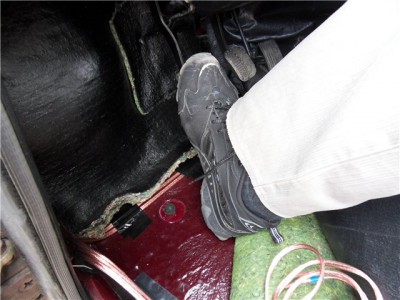

- Поднимаем ковролин, шумоизоляцию и монтируем провода, закрепляя их скотчем…

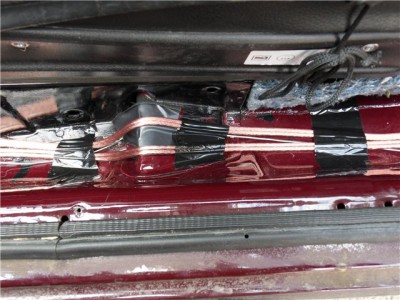

Поднимаем ковролин, шумоизоляцию и монтируем провода, закрепляя их скотчем…
- Монтируем кабели таким образом, чтобы не наступать на них
…таким образом, чтобы не наступать на них:
- Проводим кабели таким образом, чтобы не наступать на них
- Прокладываем кабели таким образом, чтобы не наступать на них
- Тянем кабели таким образом, чтобы не наступать на них
Добрались до задних сидений:
- Под задним сиденьем протягиваем так
- главное не передавить ничем
И выводим провода к месту их крепления к задним динамикам:
- выводим провода к месту их крепления к задним динамикам
После чего возвращаемся к консоли, устанавливаем ее на место и подключаем все провода:
- устанавливаем консоль на место и подключаем все провода
Устанавливаем антенну (внутрисалонная BOSCH) и прячем провод антенны сначала под верхней накладкой (на которой противосолнечные козырьки расположены), потом под правой стойкой опускаем их до магнитолы, не забывая прикрутить землю, например, к саморезу накладки, который вкручивается в кузов (кусочек заземления торчит из под накладки):
- Устанавливаем антенну (внутрисалонная BOSCH) и прячем провод антенны сначала под верхней накладкой
- Устанавливаем антенну (внутрисалонная BOSCH) и прячем провод антенны сначала под верхней накладкой
Cтавим магнитолу на место, включаем и наслаждаемся проделанной работой!
- Наслаждаемся результатом установленной магнитолы в штатное место на ваз -2107
СПАСИБО ЗА ВНИМАНИЕ!!! ВСЕМ УДАЧИ!
